Garniture mécanique à ressort unique Z4

La garniture mécanique à ressort unique Z4 est la version à siège profond de la famille de joints toriques à ressort unique de Qixing. Il utilise le siège standard G4, le profil à cavité plus profonde installé sur de nombreuses pompes centrifuges plus anciennes et de fabrication allemande, où le siège G9 moins profond de la Z3 ne s'installera pas correctement. Les tailles d'arbre vont de 10 mm à 80 mm, nominales de -20 °C à +180 °C, 1,0 MPa et 15 m/s. Achetez directement depuis l'usine Qixing en Chine.

Si un joint de remplacement reste fier du corps de la pompe ou fuit autour du siège, la cavité est généralement un profil G4 plus profond - et le Z4 est le bon ajustement. Qixing fournit la garniture mécanique à ressort unique Z4 aux constructeurs de pompes OEM, aux distributeurs MRO et aux acheteurs directs du monde entier, avec un devis le jour même et un délai de livraison de 3 à 7 jours.

Votre pompe utilise-t-elle un siège G4 ?

C'est le profil du siège, et non le diamètre de l'arbre, qui décide si un joint s'adapte. Quatre signes pointent vers un siège G4 (à cavité profonde) et donc le Z4 plutôt que le Z3 :

• La pompe est d'une conception européenne ou allemande plus ancienne, ou d'une unité existante de longue date toujours en service.
• Un joint à siège G9 repose fièrement sur la face du boîtier ou ne s'affleure pas une fois installé.
• La cavité du joint est visiblement plus profonde que la tête du joint, laissant un espace derrière le siège
• Le manuel d'origine du joint ou de la pompe indique une désignation de siège G4 (ou DIN 24960 long).

Si l’un de ces éléments s’applique, la garniture mécanique à ressort unique Z4 est l’ajustement instantané. En cas de doute, envoyez à Qixing la marque et le modèle de la pompe ou une photo de la cavité du joint et l'équipe confirme G4 par rapport à G9 avant le devis.

Caractéristiques

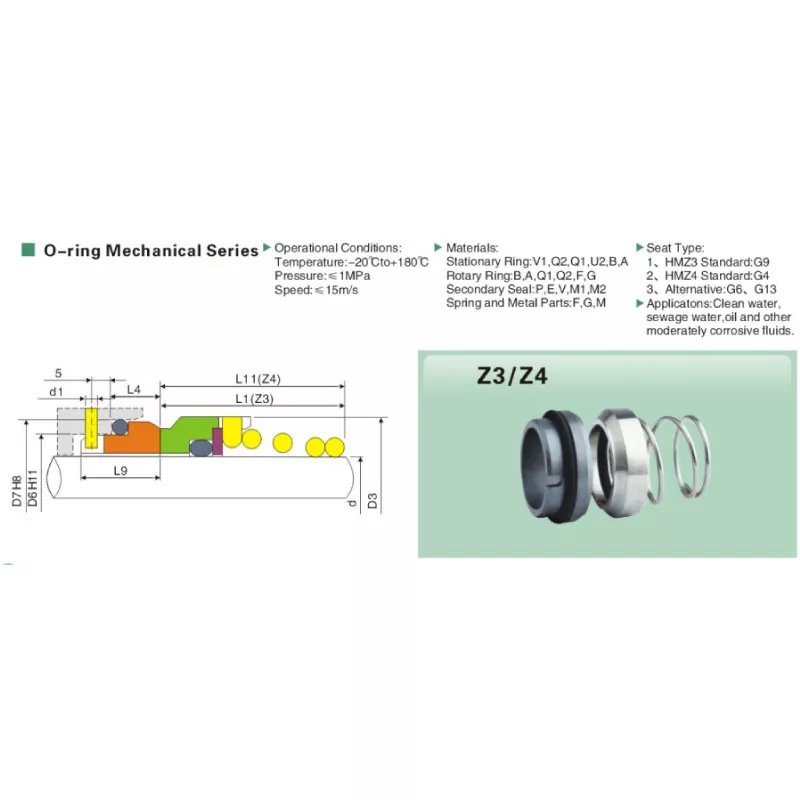

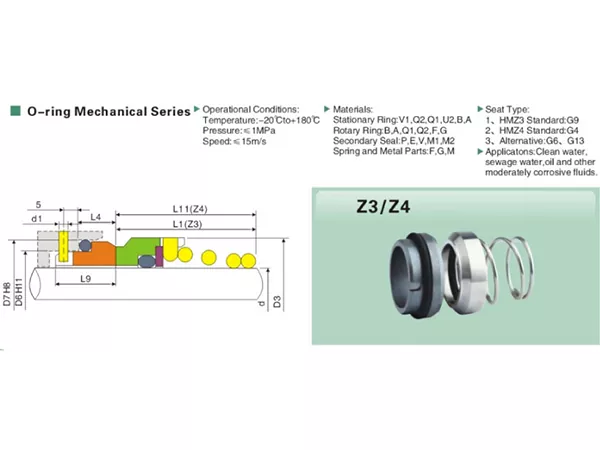

Tableau des dimensions

Toutes les dimensions en millimètres. Les valeurs ci-dessous correspondent à l'enveloppe de tête d'étanchéité Z4 avec le siège standard G4. Le diamètre de l'arbre d est mesuré au niveau de la cavité du joint.

Matériaux et médias pour le visage

Le Z4 est livré dans les mêmes cinq paires de faces que le reste de la famille : céramique/carbone pour l'eau propre, carbure de silicium/carbone pour les eaux usées et les abrasifs doux, SiC/SiC pour l'huile chaude, carbure de tungstène/carbone pour les produits chimiques doux et TC/TC pour les travaux intensifs. L'élastomère est du NBR, de l'EPDM ou du FKM, adapté au fluide pompé sur commande. Le siège profond G4 ne limite pas le choix des matériaux : toute combinaison du catalogue est disponible dans l'enveloppe Z4.

Applications

• Pompes centrifuges européennes plus anciennes et plus anciennes nécessitant un remplacement à siège profond
• Pompes d'approvisionnement en eau, de traitement et de circulation CVC
• Pompes pour eaux usées, drainage et stations de relevage
• Pompes chimiques légères et doseuses (acides faibles, alcalis, solvants)
• Plateformes de pompe OEM construites autour de la cavité du siège G4

Fabrication

Faces rodées jusqu'à une planéité ≤ 0,0009 mm et vérifiées optiquement. Le siège G4 est usiné et rodé à la fois sur la face de roulement et sur la face arrière statique afin qu'il s'insère d'équerre dans la cavité profonde sans basculer. Chaque garniture mécanique à ressort unique Z4 est vérifiée dimensionnellement avant l'emballage ; Certificat de conformité et certificat matière expédiés avec la commande sur demande.

Citation

Envoyez le modèle de pompe ou la profondeur de la cavité du joint pour un devis le jour même. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM 15-25 jours. Achetez la garniture mécanique à ressort unique Z4 directement auprès de l'usine de Qixing en Chine aux prix OEM et de gros.
