Garniture mécanique à ressort unique Z3

La garniture mécanique à ressort unique Qixing Z3 est le remplacement direct de toute pompe centrifuge dotée d'une cavité de joint G9 (DIN 24960) — le profil de siège que l'on trouve sur la plupart des pompes de style européen modernes dans les domaines du CVC, du traitement de l'eau, du dosage de produits chimiques et du service de transfert de qualité alimentaire. Les tailles d'arbre couvrent 10 mm à 80 mm sur plus de 30 codes de modèles standard.

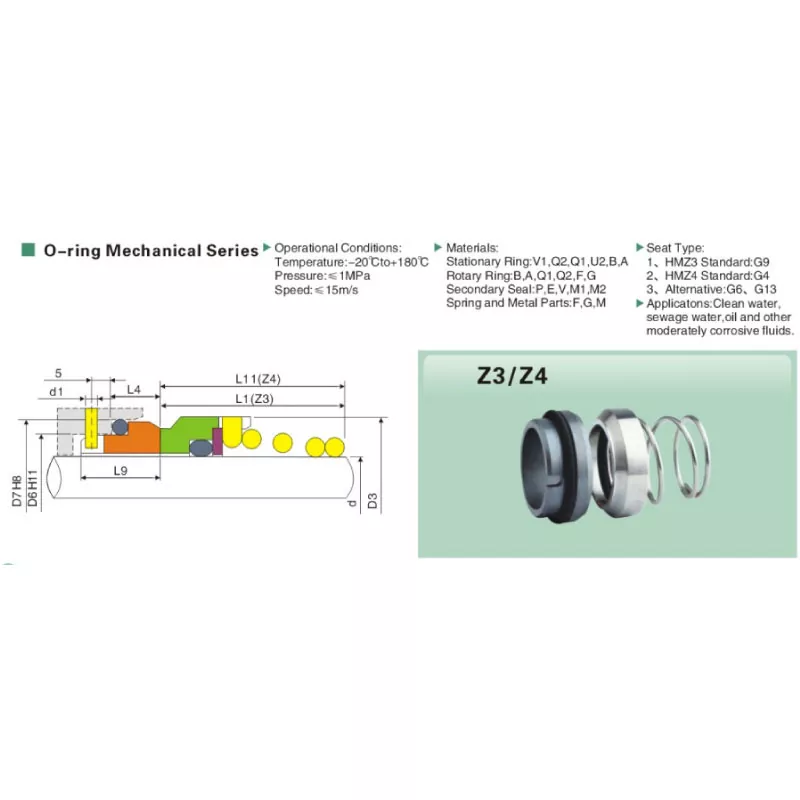

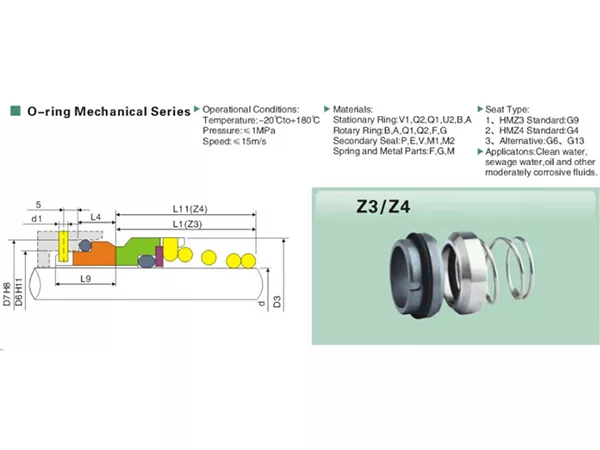

La construction est un ressort hélicoïdal unique avec un joint secondaire à joint torique, évalué à -20°C à +180°C, 1,0 MPa et 15 m/s. Le siège en coin G9 s'installe directement dans le boîtier de la pompe sans adaptateurs, tandis que le ressort bidirectionnel permet à la même garniture mécanique Qixing Z3 de servir de manière interchangeable les pompes dans le sens des aiguilles d'une montre et dans le sens inverse, réduisant ainsi de moitié les stocks de MRO.

Chaque garniture mécanique Qixing Z3 est usinée, rodée et assemblée sous un même toit. Les constructeurs de pompes OEM nous approvisionnent en volumes de marque privée ; Les distributeurs MRO stockent nos joints Z3 pour des remplacements rapides après-vente ; et les acheteurs directs bénéficient de prix départ usine sur les commandes en gros de garnitures mécaniques Qixing Z3. Demandez un devis pour n’importe quelle taille Z3, combinaison de faces ou élastomère de joint torique.

Paramètre de produit (spécification)

Enveloppe opérationnelle et matériaux

Tableau des dimensions (toutes les tailles en mm)

Caractéristique du produit et application

Configurations par devoir

Chaque garniture mécanique Qixing Z3 peut être commandée en cinq paires de matériaux de face standard, chacune adaptée à un service de pompe spécifique. Les acheteurs précisent la configuration au moment de la commande — il n'y a pas de frais d'outillage supplémentaires pour l'échange de paires dans le catalogue standard.

• Céramique / Carbone – Eau propre et service CVC. Configuration la moins coûteuse pour une eau propre et légèrement contaminée de service général ; le choix par défaut pour les pompes à eau glacée et à condenseur CVC.
• Carbure de silicium/carbone — Eaux usées et abrasifs doux. La face stationnaire SSiC résiste à l'usure des particules dans les pompes à eaux usées, de drainage et de station de relevage où la céramique pourrait s'écailler.
• Carbure de silicium / Carbure de silicium — Huile chaude et fluides thermiques. La paire SiC/SiC autolubrifiante gère les incidents de marche à sec et s'associe avec des joints toriques FKM pour une utilisation avec de l'huile thermique jusqu'à +180°C.
• Carbure de tungstène/carbone – Produits chimiques doux. La face stationnaire TC résiste aux acides faibles, aux alcalis et aux solvants dans les pompes doseuses chimiques et les skids de transfert de processus.
• Carbure de tungstène/carbure de tungstène — Usage intensif. Appariement de faces TC/TC pour les applications de garnitures mécaniques Z3 en gros les plus exigeantes, y compris les boues et les fluides de traitement agressifs.

Industries desservies

• Locaux techniques CVC — pompes de circulation d'eau glacée, d'eau de condenseur et d'eau chaude
• Traitement des eaux municipales et des eaux usées — service de surpression, de transfert et de station de relevage
• Traitement chimique — pompes doseuses et skids de transfert modérément corrosifs
• Alimentation, boissons et produits laitiers — Boucles CIP et transfert de produits avec joints toriques EPDM
• Pharmaceutique — Pompes de transfert de qualité USP pour API et manutention intermédiaire
• Fabrication de pompes OEM – fourniture en gros de garnitures mécaniques Z3 pour les constructions de marques privées

Détails de production

Chaque garniture mécanique Qixing Z3 porte un numéro de lot traçable jusqu'au certificat de matière première, au lot d'usinage, au rapport de rodage et au dossier d'inspection finale. Les acheteurs demandant un certificat de conformité ou des certificats d'essai de matériaux reçoivent une documentation complète avec chaque expédition - une des raisons pour lesquelles les constructeurs de pompes OEM et les distributeurs MRO choisissent Qixing comme fournisseur à long terme de garnitures mécaniques Z3.

Dans l'atelier, les faces des joints sont rodées jusqu'à une planéité ≤ 0,0009 mm sur des tables lumineuses monochromatiques ; les charges du ressort sont vérifiées par rapport à une jauge principale ; Le duromètre du joint torique est vérifié par lot entrant. Les pièces rejetées sont mises au rebut et non retravaillées. La qualité des joints Z3 est binaire et non négociable.

Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM en 15 à 25 jours. Chaque garniture mécanique Qixing Z3 est emballée avec un déshydratant et emballée dans des cartons neutres ou de la marque de l'acheteur en fonction de la commande. Contactez Qixing pour un devis de garniture mécanique Z3 le jour même, un échantillon de prix ou une remise en gros en gros.
