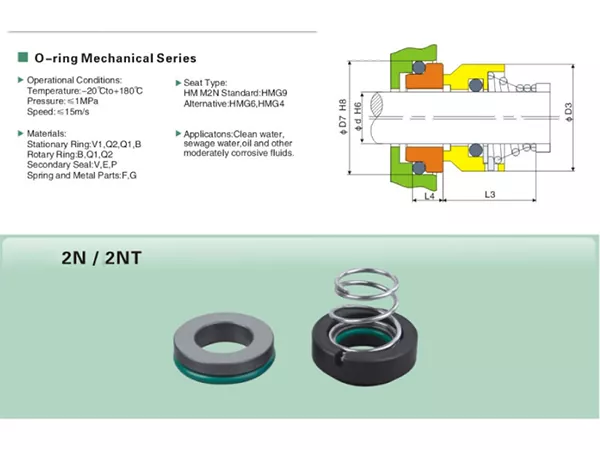

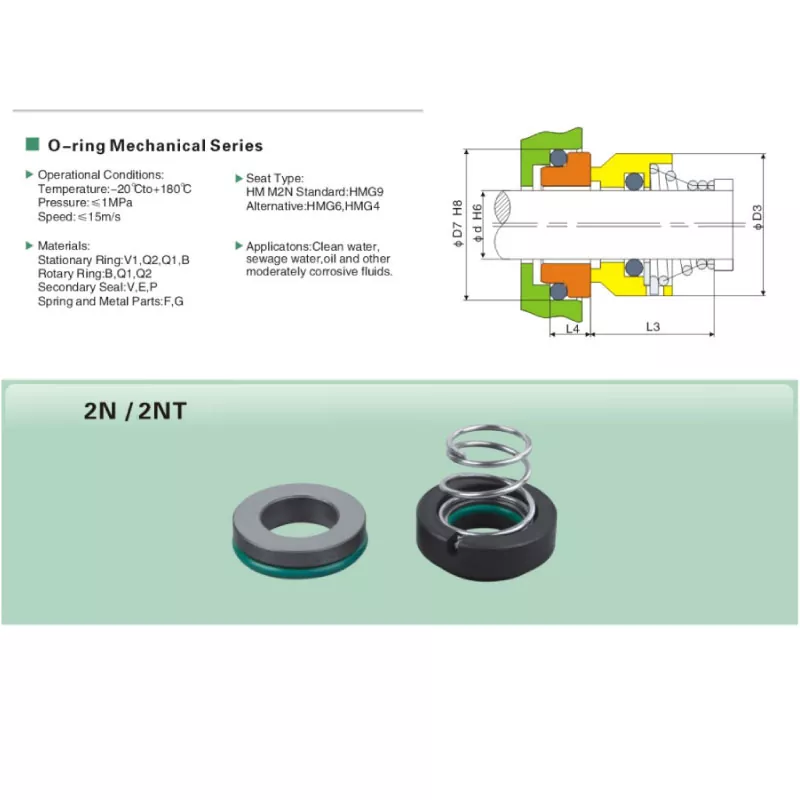

Joint mécanique à ressort unique 2NT

La garniture mécanique à ressort unique 2NT est destinée aux applications où un joint compact à une extrémité et un remplacement simple sont importants. Sa gamme de tailles d'arbre de 10 à 28 mm le rend adapté aux arbres de pompes plus petits et aux équipements où l'espace d'installation est limité.

Pour les travaux d'approvisionnement et de maintenance, les points de sélection clés sont le diamètre de l'arbre, le type de siège, les matériaux des faces d'étanchéité, le choix de l'élastomère et les conditions de fonctionnement réelles. Qixing peut examiner ces détails avec un échantillon de joint existant, un dessin ou des informations dimensionnelles avant la production.

Principales fonctionnalités

• Garniture mécanique simple avec joint torique secondaire.
• La taille de l'arbre varie de 10 mm à 28 mm.
• Température de fonctionnement de -20°C à +180°C, selon l'élastomère choisi.
• Pression de fonctionnement maximale jusqu'à 1 MPa.
• Vitesse de glissement maximale jusqu'à 15 m/s.
• Siège fixe G9 standard avec alternatives G6 et G4.
• Les options de face d'étanchéité incluent le carbure de silicium et le carbure de tungstène.
• Les options d'élastomères incluent NBR, EPDM et FKM/Viton.
• Options de ressorts et de pièces métalliques en SS304 ou SS316.
• Convient pour l'eau, les eaux usées, l'huile et autres fluides modérément corrosifs.

Spécifications techniques

Options de matériaux et de sièges

Le 2NT peut être configuré avec différents matériaux de face, de siège, d'élastomère et de pièces métalliques. La sélection des matériaux doit être basée sur le fluide réel, la température et les conditions de fonctionnement plutôt que sur le seul numéro de modèle.

• Faces d'étanchéité : Carbure de Silicium (SiC) ou Carbure de Tungstène (TC).
• Matériaux des sièges fixes : Carbone, Carbure de Silicium ou Carbure de Tungstène.
• Élastomères : NBR, EPDM ou FKM/Viton.
• Ressort et pièces métalliques : SS304 ou SS316.
• Siège fixe standard : G9.
• Sièges fixes alternatifs : G6 et G4.

Pour les applications d'eau chaude, d'huile, de produits chimiques ou de fluides mixtes, fournissez la composition réelle du fluide et la température de fonctionnement afin que la combinaison élastomère et face d'étanchéité puisse être examinée avant la production.

Applications

La garniture mécanique à ressort unique 2NT peut être utilisée dans les applications de pompes manipulant de l'eau propre, des eaux usées, de l'huile et d'autres fluides modérément corrosifs. Sa gamme de tailles compactes de 10 à 28 mm le rend particulièrement utile pour les arbres de pompes plus petits et les projets de remplacement où l'espace d'installation disponible est limité.

• Pompes de circulation et de transfert d'eau.
• Pompes à eau industrielles générales.
• Équipement de pompage des eaux usées et des eaux usées.
• Applications de pompes de manutention d’huile dans la plage de fonctionnement indiquée.
• Systèmes de pompe manipulant des fluides modérément corrosifs après confirmation de la compatibilité des matériaux.

Comment sélectionner le bon sceau 2NT

Une sélection fiable de 2NT commence par l’équipement plutôt que par le seul nom du modèle. Avant de commander, confirmez les informations suivantes :

• Diamètre de l'arbre et taille du joint existant.
• Type de siège fixe requis : G9, G6 ou G4.
• Milieu de travail et composition chimique.
• Température de fonctionnement normale et maximale.
• Pression de service.
• Vitesse d’arbre ou de coulissement.
• Matériaux préférés pour la face d'étanchéité et les élastomères, si déjà spécifiés.
• Photos, échantillon ou dessin du joint existant pour les projets de remplacement.

Correspondance de remplacement

Pour le remplacement de maintenance, ne vous fiez pas uniquement au nom du modèle 2NT. Des garnitures mécaniques similaires peuvent utiliser différents styles de siège, matériaux de face ou dimensions d'installation. Qixing recommande de comparer l'ancien joint et le siège fixe avant la production.

Si le marquage du modèle existant est incomplet, envoyer des photos claires de l'ensemble rotatif et du siège fixe ainsi que le diamètre de l'arbre et les conditions de fonctionnement. Cela donne à l'usine plus d'informations pour la correspondance de remplacement et réduit le risque de sélectionner un joint visuellement similaire mais incompatible.

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques pour les clients industriels. Pour les exigences 2NT, notre usine peut examiner les configurations standard ainsi que les projets OEM et de remplacement en fonction de la taille, des exigences matérielles, des échantillons, des dessins et des conditions de fonctionnement.

Pour les acheteurs qui ne sont pas certains du siège ou de la combinaison de matériaux requis, Qixing peut utiliser les informations d'application fournies avec la demande pour prendre en charge l'examen de la configuration avant le devis et la production.

Foire aux questions

Quelles tailles d'arbre sont disponibles pour la garniture mécanique à ressort unique 2NT ?

La série 2NT est disponible pour des tailles d'arbre de 10 mm à 28 mm.

Quelle est la plage de température de fonctionnement du joint 2NT ?

La plage de températures de fonctionnement est de -20°C à +180°C. La température utilisable dépend également de l'élastomère choisi et du fluide réel.

Quelle est la pression maximale pour le 2SA ?

La pression de fonctionnement maximale est de 1 MPa.

Quelle est la vitesse maximale de glissement ?

La vitesse de glissement maximale est de 15 m/s.

Quel siège fixe est standard ?

G9 est le siège fixe standard. Les G6 et G4 sont disponibles comme options de sièges alternatives.

Quelles options d'élastomères sont disponibles ?

NBR, EPDM et FKM/Viton sont des options disponibles. Le bon choix dépend du fluide et de la température.

Quels matériaux pour les faces d'étanchéité sont disponibles ?

Le carbure de silicium et le carbure de tungstène sont disponibles en options de face d'étanchéité, tandis que le carbone, le carbure de silicium et le carbure de tungstène sont disponibles pour le siège fixe.

Le 2NT peut-il être utilisé pour les eaux usées ?

Oui, les eaux usées font partie du domaine d’application typique. Pour les fluides contenant des solides ou des produits chimiques inhabituels, fournissez les conditions de fonctionnement réelles pour examen.

Comment commander un joint 2NT de remplacement ?

Indiquez la taille de l'arbre, le type de siège, le fluide de fonctionnement, la température, la pression et la vitesse. Des photos ou un échantillon du joint existant sont utiles pour la correspondance de remplacement.

Qixing peut-il prendre en charge les exigences 2NT personnalisées ?

Oui. Qixing peut examiner les exigences OEM et de remplacement en fonction d'échantillons, de dessins, de dimensions et de données d'exploitation.

Informations sur la demande

Pour un devis et une confirmation du modèle, veuillez fournir la taille de l'arbre, le fluide de travail, la température, la pression, la vitesse, les matériaux préférés et toutes les photos ou dessins disponibles du joint existant.
