Joint mécanique à ressort unique 8D

La garniture mécanique à ressort unique 8D est la version à entraînement positif du Qixing 8. Elle partage la même conception à ressort unique avec joint torique et la même enveloppe de +200°C, 20 m/s, 1,2 MPa, mais ajoute un élément d'entraînement positif (la goupille d'entraînement d1) afin que la face rotative ne puisse pas glisser sur l'arbre sous un couple élevé. Tailles d'arbre de 10 mm à 80 mm. Achetez la garniture mécanique à ressort unique 8D directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.

Pourquoi le 8D ajoute un lecteur positif

Dans un joint à ressort unique à joint torique standard, la face rotative est entraînée par la force du ressort et la friction du joint torique contre l'arbre. C'est suffisant pour un service régulier à couple modéré. Cela n'est pas toujours suffisant lorsque la pompe démarre sous charge, inverse la direction ou pompe un fluide chaud et visqueux - conditions dans lesquelles la traînée sur la face peut dépasser la friction qui la maintient et la face glisse. Une face glissante cesse de tourner avec l'arbre, perd son contact d'étanchéité et fuit. Le 8D résout ce problème grâce à un entraînement positif : une goupille d'entraînement (dimension d1) verrouille mécaniquement la face rotative à l'arbre d'entraînement, de sorte que la rotation est transmise par le métal et non par friction. La face tourne avec l'arbre quels que soient le couple, la température ou la charge de démarrage.

8D vs 8 - Quand le lecteur compte

Le 8 et le 8D sont mécaniquement identiques à l'exception du lecteur. Choisissez le 8 pour un fonctionnement normal avec de l'eau chaude, de l'huile chaude et des températures élevées générales où le couple est stable. Choisissez le 8D lorsque la pompe présente un couple de démarrage élevé, des démarrages/arrêts ou inversions fréquents, des fluides visqueux ou à haute température qui chargent la face, ou des antécédents de joints qui tournent et fuient. L'entraînement positif ajoute une petite quantité au coût et la dimension d1 à l'enveloppe ; en service à chaud à couple élevé, il est rentabilisé en éliminant les défaillances par glissement d'entraînement.

Caractéristiques

Tableau des dimensions

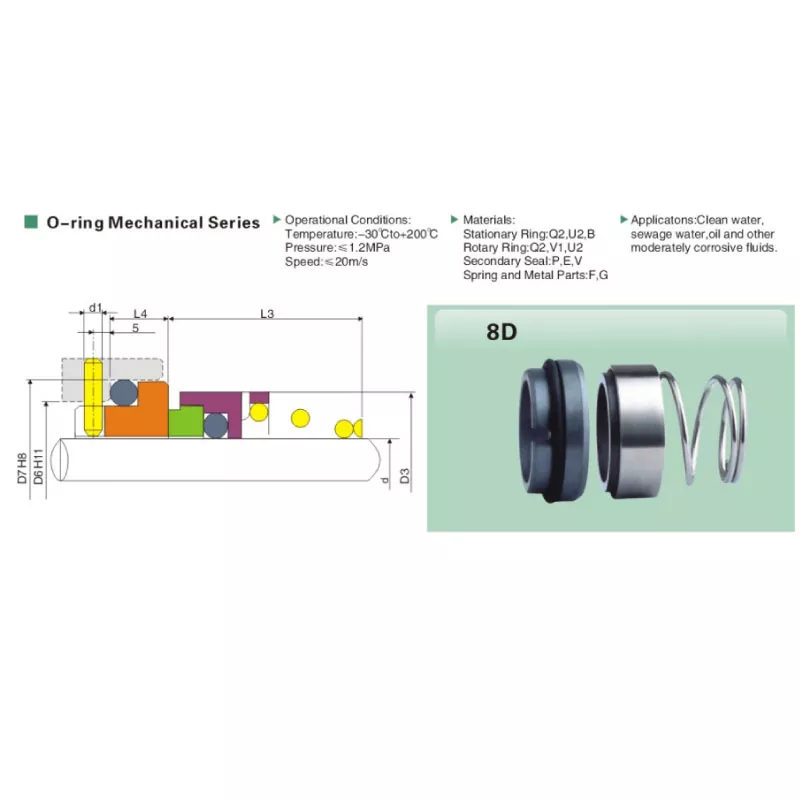

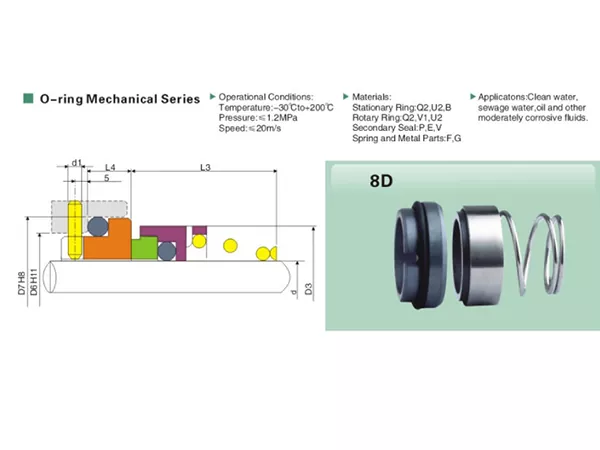

Toutes les dimensions en millimètres. La colonne d1 est la dimension de la broche à entraînement positif qui distingue le 8D du 8. Le diamètre de l'arbre d est mesuré au niveau de la cavité du joint ; le 8D couvre 10 mm à 80 mm sur 28 tailles standard.

Applications

• Pompes à eau chaude et à huile chaude à couple élevé avec démarrages et arrêts fréquents
• Pompes à fluide caloporteur sous charge visqueuse (joint torique FKM)
• Motopompes bipolaires à grande vitesse où le patinage de l'entraînement constitue un risque
• Pompes à eaux usées et à lisier robustes à température élevée
• Pompes avec des antécédents de faces rotatives qui tournent et fuient
• Plateformes de pompe OEM spécifiant une garniture mécanique à ressort unique haute température à entraînement positif

Fabrication

Faces rodées jusqu'à une planéité ≤ 0,0009 mm et vérifiées optiquement. La goupille d'entraînement et son siège sont usinés pour maintenir un engagement positif sans lier le mouvement axial dont le joint torique a besoin pour suivre l'usure de la face. Joints toriques FKM qualifiés pour la gamme +200°C. Chaque garniture mécanique à ressort unique 8D est vérifiée dimensionnellement et testée en termes de charge de ressort avant l'emballage ; Certificat de conformité et certificat matière expédiés avec la commande sur demande.

Citation

Envoyez la taille de l'arbre, la température du fluide, la vitesse de l'arbre et l'état du couple de démarrage pour un devis le jour même. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM 15-25 jours. Achetez la garniture mécanique à ressort unique 8D directement auprès de l'usine de Qixing en Chine - prix direct du fabricant, OEM et prix de gros.
