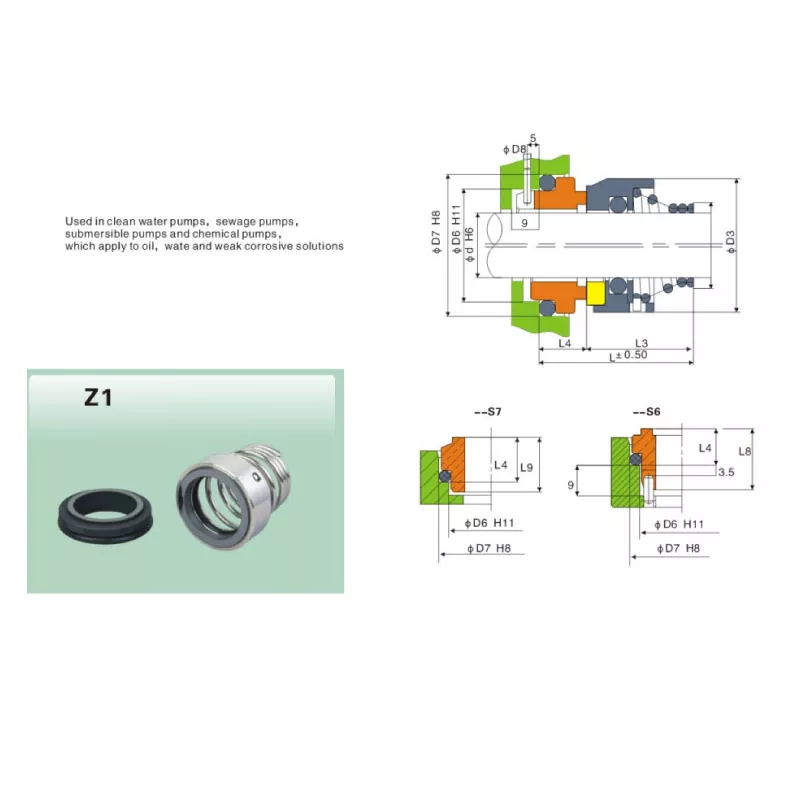

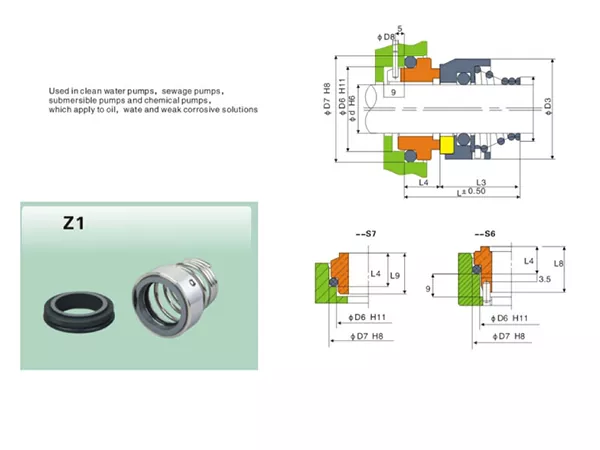

Garniture mécanique à ressort unique Z1

La garniture mécanique à ressort unique Qixing Z1 est une garniture d'arbre rotative à usage général pour les pompes à eau propre, les pompes à eaux usées, les pompes submersibles et les pompes chimiques légères manipulant de l'eau, de l'huile et des fluides faiblement corrosifs. Il suit l'enveloppe standard de type 21, ce qui le rend compatible avec les cavités de joint à ressort unique à soufflet en caoutchouc les plus largement utilisées sur le marché.

Construite avec un simple ressort hélicoïdal et un joint secondaire à soufflet en caoutchouc, la garniture mécanique Z1 fonctionne de -20°C à +150°C, jusqu'à 1,0 MPa et 13 m/s. En tant qu'usine chinoise de garnitures mécaniques Z1 avec usinage, rodage et assemblage en interne, Qixing fournit les constructeurs de pompes OEM, les distributeurs et les acheteurs MRO du monde entier. Contactez-nous pour acheter des garnitures mécaniques Qixing Z1 à des prix d'usine compétitifs.

Paramètre de produit (spécification)

Conditions de fonctionnement et matériaux

Tableau des dimensions (toutes les tailles en mm)

Caractéristique du produit et application

Principales fonctionnalités

• Matériaux de face multiples : céramique/carbone pour l'eau propre, carbure de silicium/carbone pour les eaux usées et les abrasifs, carbure de tungstène/carbure de tungstène pour les produits chimiques. Précisez le code matière à la commande.
• Rotation bidirectionnelle — Le ressort enroulé symétriquement fonctionne dans les pompes CW et CCW, simplifiant ainsi le stock des distributeurs de garnitures mécaniques Z1.
• Ressort auto-compensé — Le ressort hélicoïdal pousse la face rotative vers l'avant au fur et à mesure de l'usure, maintenant la pression de contact tout au long de la durée de vie.
• Remplacement immédiat — Les dimensions de l'enveloppe du Qixing Z1 suivent la norme de type 21 utilisée dans l'ensemble de l'industrie, de sorte que le joint s'interchange avec les cavités courantes à soufflet en caoutchouc à ressort unique sans modification de la pompe.

Applications typiques

• Pompes d'approvisionnement en eau, de traitement et de circulation CVC
• Pompes submersibles pour eaux usées et drainage
• Pompes chimiques légères et doseuses (acides faibles, alcalis, solvants)
• Pompes pour l'agriculture, l'irrigation et les puits
• Pompes marines de refroidissement et de cale à eau de mer
• Fabrication de pompes OEM – fourniture de garnitures mécaniques à ressort unique Z1 de marque privée

Détails de production

Le rodage de la face du joint est l’étape critique. Qixing recouvre les deux faces jusqu'à une planéité ≤ 0,0009 mm (≤ 3 bandes lumineuses à l'hélium), vérifiée sur un testeur de planéité monochromatique — la clé d'une longue durée de vie de la garniture mécanique Z1.

Les matériaux proviennent et sont qualifiés en interne : céramique Al₂O₃ à 99 %, SSiC fritté sans pression, carbure de tungstène YG6/YG8 lié au cobalt et graphite de carbone imprégné de résine. Les soufflets utilisent du NBR, de l'EPDM ou du FKM durcis au peroxyde, adaptés au support du client.

Chaque garniture mécanique Z1 est soumise à un contrôle dimensionnel, une vérification de la planéité de la face, un test de charge de ressort et une inspection visuelle avant l'emballage. Le délai de livraison est de 3 à 7 jours pour les tailles en stock et de 15 à 25 jours pour les commandes personnalisées OEM. Contactez Qixing pour un devis de garniture mécanique Z1 le jour même.
