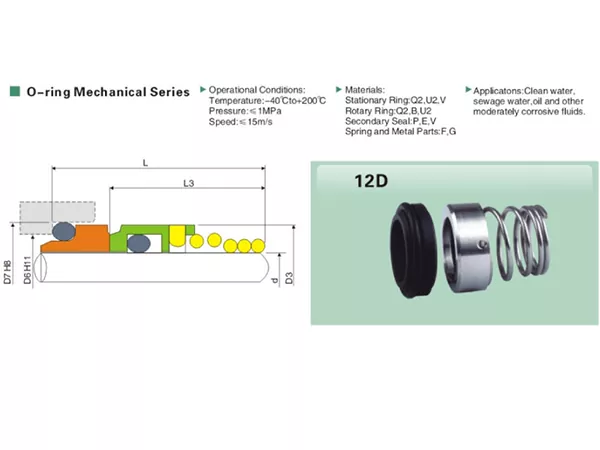

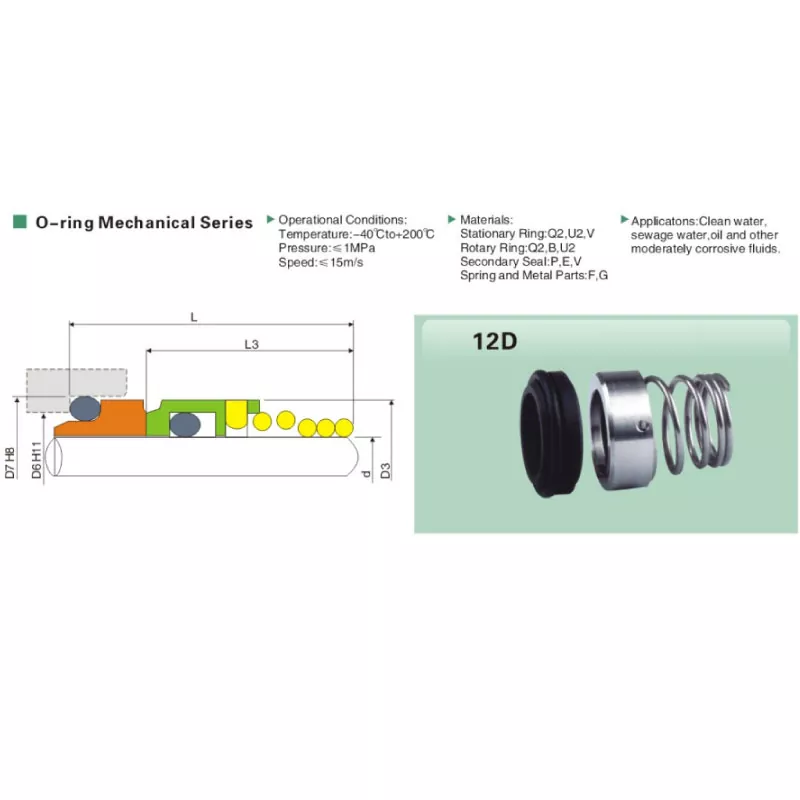

Garniture mécanique à ressort unique 12D
Qixing fabrique le joint mécanique à ressort unique 12D pour les applications OEM et de remplacement. Cette garniture mécanique à joint torique est disponible pour des tailles d'arbre de 10 à 100 mm et fonctionne dans une plage de température de -40°C à +200°C, avec une pression jusqu'à 1 MPa et une vitesse de glissement jusqu'à 15 m/s.
La garniture mécanique à ressort unique 12D utilise un ressort hélicoïdal unique et un dispositif d'étanchéité secondaire à joint torique. Sa large gamme de tailles d'arbre le rend adapté aux projets de nouveaux équipements, de remplacement de maintenance et d'adaptation dimensionnelle où un joint compact à ressort est requis.
Pour les travaux de remplacement, le diamètre de l'arbre doit être vérifié avec D7, D6, D3, L3 et L. Ces dimensions permettent de confirmer l'ajustement du siège fixe, l'enveloppe de l'ensemble rotatif et l'espace d'installation axial disponible avant la production.
Principales fonctionnalités
- Conception à ressort hélicoïdal unique avec joint torique secondaire.
- Gamme de diamètres d'arbre disponibles de 10 mm à 100 mm.
- Plage de température de fonctionnement de -40°C à +200°C.
- Pression de fonctionnement maximale jusqu'à 1 MPa.
- Vitesse de glissement maximale jusqu'à 15 m/s.
- Plusieurs options de codes de matériaux pour les faces de joint, les joints secondaires, les ressorts et les pièces métalliques.
- Convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs.
- Convient pour la correspondance dimensionnelle à l'aide d'échantillons, de dessins ou de mesures de joints existantes.
Spécifications techniques
| Article | Spécification |
| Produit | Garniture mécanique à ressort unique 12D |
| Série de joints | Série mécanique de joints toriques |
| Arrangement de printemps | Ressort hélicoïdal simple |
| Taille de l'arbre | 10-100mm |
| Température | -40°C à +200°C |
| Pression | ≤ 1 MPa |
| Vitesse de glissement | ≤ 15 m/s |
| Codes de sonnerie stationnaires | Q2 / U2 / V |
| Codes de bague rotative | Q2/B/U2 |
| Codes de sceau secondaire | P/E/V |
| Codes de pièces à ressort et en métal | F/G |
| Médias applicables | Eau propre / eaux usées / huile / autres fluides modérément corrosifs |
Sélection des matériaux
La série 12D prend en charge différentes combinaisons de code matériau. La sélection finale doit être basée sur le fluide, la température, la pression et la vitesse de fonctionnement réels plutôt que sur le seul numéro de modèle.
- Anneau stationnaire : Q2 / U2 / V
- Anneau rotatif : Q2 / B / U2
- Joint secondaire : P / E / V
- Ressort et pièces métalliques : F/G
Applications
La garniture mécanique à ressort unique 12D peut être utilisée avec de l'eau propre, des eaux usées, de l'huile et d'autres fluides modérément corrosifs. Pour les eaux usées, les huiles ou les corrosifs, la composition, la température et la pression réelles du fluide doivent être confirmées avant que la combinaison de matériaux ne soit finalisée.
Comment sélectionner la bonne taille 12D
- Confirmez le diamètre de l'arbre d.
- Comparez D7 et D6 avec les dimensions d'installation du siège fixe.
- Vérifiez D3 pour l’enveloppe de l’ensemble rotatif.
- Vérifiez L3 et L pour connaître l’espace d’installation axial disponible.
- Confirmez le fluide de travail, la température, la pression et la vitesse de l'arbre.
- Pour les projets de remplacement, fournissez autant que possible des photos claires, un échantillon ou un dessin existant.
Pourquoi choisir Qixing
Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques pour les clients industriels. Pour la série 12D, nous pouvons examiner les tailles standard ainsi que les exigences de remplacement en fonction des dimensions de l'arbre, des données d'installation, des échantillons, des dessins et des conditions de fonctionnement.
Foire aux questions
Quelles tailles sont disponibles pour la garniture mécanique à ressort unique 12D ?
La plage de diamètres d'arbre disponible est de 10 mm à 100 mm.
Quelle est la plage de température de fonctionnement ?
Le 12D fonctionne de -40°C à +200°C. La compatibilité des matériaux doit toujours être vérifiée pour le support réel.
Quelle est la pression maximale de fonctionnement ?
La pression de fonctionnement maximale est de 1 MPa.
Quelle est la vitesse maximale de glissement ?
La vitesse maximale de glissement est de 15 m/s.
Avec quels fluides le 12D peut-il être utilisé ?
Les fluides typiques comprennent l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs.
Quelles dimensions faut-il vérifier pour le remplacement ?
Vérifiez le diamètre de l'arbre d avec D7, D6, D3, L3 et L.
Qixing peut-il correspondre à un sceau existant ?
Oui. L'appariement des remplacements peut être examiné à l'aide de dimensions, de photos, d'échantillons ou de dessins ainsi que des conditions de fonctionnement.
Le diamètre de l'arbre est-il suffisant pour confirmer l'étanchéité correcte ?
Le diamètre de l'arbre identifie la taille de base, mais les dimensions du siège fixe et de l'installation axiale doivent également être vérifiées.
Quelles informations dois-je fournir pour un devis ?
Fournissez la taille de l'arbre, les dimensions d'installation clés, le fluide, la température, la pression, la vitesse et toutes les photos ou dessins disponibles.
La combinaison de matériaux peut-elle être modifiée pour différentes applications ?
Oui. La combinaison matériau-code doit être sélectionnée en fonction du fluide de travail réel et des conditions de fonctionnement.
Tableau des dimensions 12D
Les dimensions sont en millimètres. Confirmez les dimensions critiques par rapport à l’installation existante avant la production.
| Modèle | d | J7 | D6 | D3 | L3 | L |
| 12J-10 | 10 | 21.00 | 17.00 | 19.00 | 15.00 | 7.00 |
| 12J-12 | 12 | 23.00 | 19.00 | 21.00 | 18.00 | 7.00 |
| 12J-14 | 14 | 25.00 | 21.00 | 23.00 | 22.00 | 7.00 |
| 12J-16 | 16 | 27.00 | 23.00 | 26.00 | 23.00 | 7.00 |
| 12J-18 | 18 | 33.00 | 27.00 | 29.00 | 24.00 | 10.00 |
| 12J-20 | 20 | 35.00 | 29.00 | 31.00 | 25.00 | 10.00 |
| 12J-22 | 22 | 37.00 | 31.00 | 33.00 | 25.00 | 10.00 |
| 12J-24 | 24 | 39.00 | 33.00 | 35.00 | 27.00 | 10.00 |
| 12J-25 | 25 | 40.00 | 34.00 | 36.00 | 27.00 | 10.00 |
| 12D-28 | 28 | 43.00 | 37.00 | 40.00 | 29.00 | 10.00 |
| 12J-30 | 30 | 45.00 | 39.00 | 43.00 | 30.00 | 10.00 |
| 12D-32 | 32 | 48.00 | 42.00 | 46.00 | 30.00 | 10.00 |
| 12D-33 | 33 | 48.00 | 42.00 | 46.00 | 39.00 | 10.00 |
| 12D-35 | 35 | 50.00 | 44.00 | 49.00 | 39.00 | 10.00 |
| 12D-38 | 38 | 56.00 | 49.00 | 53.00 | 42.00 | 13.00 |
| 12D-40 | 40 | 58.00 | 51.00 | 56.00 | 42.00 | 13.00 |
| 12D-43 | 43 | 61.00 | 54.00 | 59.00 | 47.00 | 13.00 |
| 12D-45 | 45 | 63.00 | 56.00 | 61.00 | 47.00 | 13.00 |
| 12D-48 | 48 | 66.00 | 59.00 | 64.00 | 47.00 | 13.00 |
| 12D-50 | 50 | 70.00 | 62.00 | 66.00 | 46.00 | 14.00 |
| 12D-53 | 53 | 73.00 | 65.00 | 69.00 | 56.00 | 14.00 |
| 12D-55 | 55 | 75.00 | 67.00 | 71.00 | 56.00 | 14.00 |
| 12D-58 | 58 | 78.00 | 70.00 | 76.00 | 56.00 | 14.00 |
| 12D-60 | 60 | 80.00 | 72.00 | 78.00 | 56.00 | 14.00 |
| 12D-63 | 63 | 83.00 | 75.00 | 81.00 | 56.00 | 14.00 |
| 12D-65 | 65 | 85.00 | 77.00 | 84.00 | 66.00 | 14.00 |
| 12D-68 | 68 | 90.00 | 81.00 | 88.00 | 64.00 | 16.00 |
| 12D-70 | 70 | 92.00 | 83.00 | 89.60 | 64.00 | 16.00 |
| 12D-75 | 75 | 97.00 | 88.00 | 98.00 | 64.00 | 16.00 |
| 12D-80 | 80 | 105.00 | 95.00 | 100.00 | 72.00 | 18.00 |
| 12D-85 | 85 | 110.00 | 100.00 | 107.50 | 72.00 | 18.00 |
| 12D-90 | 90 | 115.00 | 105.00 | 111.00 | 72.00 | 18.00 |
| 12D-95 | 95 | 120.00 | 110.00 | 119.00 | 72.00 | 18.00 |
| 12D-100 | 100 | 125.00 | 115.00 | 123.80 | 72.00 | 18.00 |
