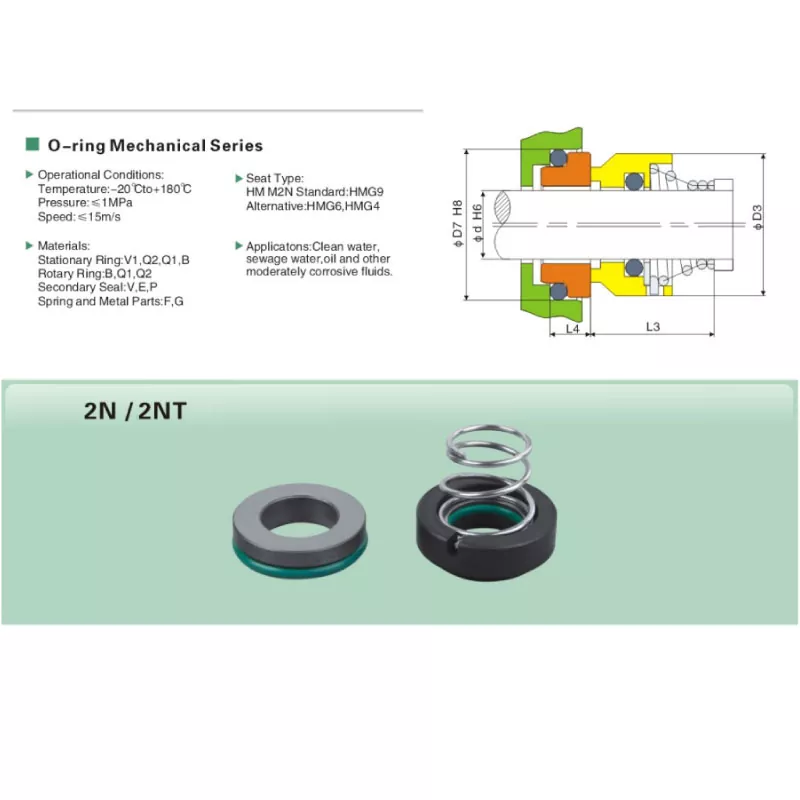

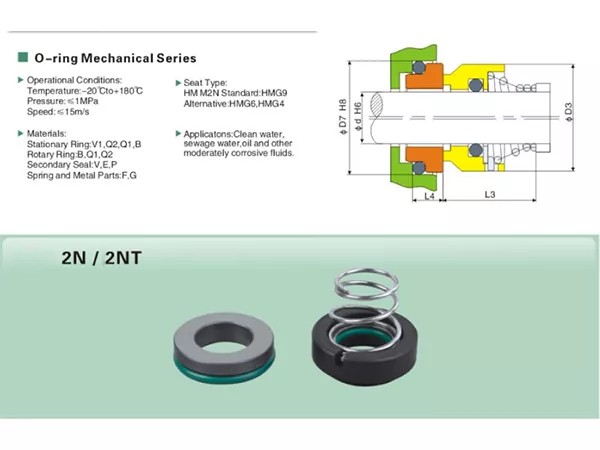

Garniture mécanique à ressort unique 2N

La garniture mécanique à ressort unique 2N est conçue autour d'un agencement simple à ressort unique avec étanchéité secondaire à joint torique. Sa construction compacte le rend adapté aux applications de pompes où l'espace d'installation, la taille de l'arbre et les dimensions du siège doivent être soigneusement vérifiés lors du remplacement.

Contrairement aux joints multi-ressorts, le 2N utilise un ressort principal pour maintenir le contact frontal. Pour les acheteurs de maintenance, cela donne au produit une structure simple et facile à identifier à partir d’un échantillon de joint existant. Pour les projets OEM, le 2N peut être sélectionné en fonction du diamètre de l'arbre, de la disposition des sièges fixes, de la combinaison de matériaux et des conditions de fonctionnement réelles.

La plage de travail disponible couvre l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs. Étant donné que la composition et la température de ces supports peuvent varier considérablement, Qixing recommande de confirmer le support réel avant de sélectionner la combinaison de matériaux finale.

Principales fonctionnalités

• Garniture mécanique à ressort unique avec étanchéité secondaire à joint torique.
• Construction compacte pour les pompes industrielles et les applications de remplacement.
• Disponible pour des tailles d'arbre de 10 mm à 38 mm.
• Plage de température de fonctionnement de -20°C à +180°C.
• Pression de fonctionnement maximale jusqu'à 1 MPa.
• Vitesse de glissement maximale jusqu'à 15 m/s.
• Siège fixe standard : G9.
• Sièges fixes alternatifs : G6 et G4.
• Plusieurs combinaisons de codes de matériaux pour l'anneau stationnaire, l'anneau rotatif, le joint secondaire et les pièces métalliques.
• Convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs.

Spécifications techniques

Conception à ressort unique et options de siège

Le 2N utilise un seul ressort plutôt qu'un groupe de petits ressorts. Pendant le fonctionnement, le ressort fournit la force axiale nécessaire pour maintenir les faces d'étanchéité en contact tandis que l'agencement de joints toriques assure une étanchéité secondaire. Cette structure est généralement choisie lorsque les acheteurs ont besoin d'un joint compact avec une disposition clairement définie du ressort et du siège fixe.

G9 est le siège fixe standard du 2N. G6 et G4 peuvent être fournis comme options de sièges alternatives. Le siège correct doit être sélectionné en fonction de l'installation de la pompe et des dimensions existantes plutôt que du seul nom du modèle. Pour les projets de remplacement, l'envoi d'une photo de l'ancien siège fixe ainsi que ses dimensions principales peut réduire considérablement les erreurs de correspondance.

Sélection des matériaux

La sélection des matériaux doit être basée sur le fluide, la température et les conditions de fonctionnement réelles. Le 2N est disponible avec plusieurs combinaisons de code matériau :

• Anneau stationnaire : V1 / Q2 / Q1 / B
• Anneau rotatif : B / Q1 / Q2
• Joint secondaire : P / E / V
• Ressort et pièces métalliques : F/G

Si le sceau existant a déjà un code de matériau confirmé, fournissez ce code avec la demande. Si le matériau est inconnu, fournissez le nom du fluide, la concentration le cas échéant, la température et la pression de fonctionnement afin que Qixing puisse examiner la configuration demandée.

Applications

La garniture mécanique à ressort unique 2N peut être utilisée dans les équipements manipulant de l'eau propre, des eaux usées, de l'huile et d'autres fluides modérément corrosifs. Les situations de sélection typiques incluent la maintenance des pompes industrielles, le remplacement des garnitures mécaniques usées et les nouveaux projets d’assemblage de pompes.

L'adéquation de l'application doit être vérifiée par rapport aux conditions de service réelles. Les eaux usées peuvent contenir des particules, les huiles peuvent contenir des additifs et les fluides modérément corrosifs peuvent varier en concentration. Ces différences peuvent affecter le choix des faces d’étanchéité et du matériau du joint secondaire.

Comment sélectionner le bon joint 2N

• Confirmez d'abord le diamètre de l'arbre. La plage de tailles 2N est de 10 à 38 mm.
• Vérifiez le style de siège fixe et déterminez si G9, G6 ou G4 est requis.
• Mesurez l'ancien joint et l'espace d'installation disponible lorsque le produit est utilisé en remplacement.
• Fournir le milieu de travail et toute information pertinente sur la concentration ou la contamination.
• Fournit une température de fonctionnement normale et maximale.
• Fournir la pression de fonctionnement et la vitesse de l'arbre.
• Confirmez les codes matériaux requis lorsqu'ils sont déjà connus.
• Pour les commandes de remplacement, envoyez des photos claires, des dessins ou un ancien échantillon si possible.

Correspondance de remplacement

Un 2N de remplacement ne doit pas être sélectionné uniquement à partir du nom du modèle. Deux joints peuvent se ressembler mais utiliser des dimensions de siège, des longueurs axiales ou des combinaisons de matériaux différentes. Avant la production, comparez le diamètre de l'arbre, la disposition du siège fixe et les principales dimensions d'installation avec le joint existant.

Si le marquage de l'ancien modèle est incomplet, Qixing peut examiner les dimensions, photos ou échantillons disponibles ainsi que les conditions de fonctionnement. C’est souvent plus fiable que d’essayer d’identifier un remplaçant uniquement à partir de son apparence.

Pourquoi choisir Qixing

Qixing est la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd. En tant que fabricant de garnitures mécaniques, nous soutenons les acheteurs industriels avec des tailles 2N standard ainsi que des correspondances OEM et de remplacement basées sur des échantillons, des dessins, des dimensions et des conditions de travail réelles.

Pour les équipes d’approvisionnement, l’accent n’est pas simplement mis sur la fourniture d’un numéro de modèle. La taille de l'arbre, le siège fixe, la combinaison de matériaux et la fonction de fonctionnement doivent être confirmés ensemble afin que le joint fourni corresponde aux exigences réelles de l'installation.

Foire aux questions

Qu'est-ce qu'une garniture mécanique à ressort unique 2N ?

Le 2N est un joint mécanique à joint torique utilisant un agencement à ressort unique. Il est conçu pour les applications de pompes et de remplacement nécessitant une structure d’étanchéité compacte.

Quelles tailles d'arbre sont disponibles pour le 2N ?

La plage de tailles d'arbre disponible est de 10 mm à 38 mm.

Quelles sont les limites de fonctionnement du 2N ?

La plage de températures de fonctionnement s'étend de -20°C à +180°C, avec une pression jusqu'à 1 MPa et une vitesse de glissement jusqu'à 15 m/s.

Quel siège fixe est standard pour le 2N ?

G9 est le siège fixe standard. G6 et G4 sont disponibles comme alternatives.

Avec quels fluides le 2N peut-il être utilisé ?

Il convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs, sous réserve d'une sélection correcte des matériaux.

Comment dois-je choisir entre G9, G6 et G4 ?

L'option de siège doit être adaptée à l'installation de la pompe et aux dimensions du siège existant. Pour les projets de remplacement, fournissez une photo ou un dessin de l'ancien siège.

Quelles informations sont nécessaires pour un devis 2N ?

Fournissez le diamètre de l'arbre, les exigences en matière de siège, le fluide de travail, la température, la pression, la vitesse et toutes les dimensions disponibles ou des photos d'anciens joints.

Qixing peut-il fournir un remplacement 2N à partir d'un échantillon ?

Oui. Qixing peut examiner des échantillons, des dessins, des photos et des dimensions mesurées pour une correspondance de remplacement.

La combinaison de matériaux peut-elle être personnalisée ?

Les combinaisons de matériaux peuvent être revues en fonction du fluide manipulé et des conditions de fonctionnement.

Le diamètre de l'arbre est-il suffisant pour commander le bon joint 2N ?

Le diamètre de l'arbre est le point de départ, mais la disposition du siège fixe, les dimensions d'installation, les exigences en matière de matériaux et les conditions de fonctionnement doivent également être confirmées.
