Garniture mécanique à ressort unique W02

Le W02 est un joint à ressort ondulé compact conçu pour les applications où l'acheteur a besoin d'une géométrie de remplacement reconnue ainsi que d'une large sélection de matériaux. Sa plage de fonctionnement est adaptée à de nombreuses fonctions de pompes industrielles, tandis que la série dimensionnelle constitue une base pratique pour faire correspondre un joint existant lors de la maintenance.

Le W02 doit être sélectionné en fonction de la taille de l'arbre, des dimensions radiales et des longueurs axiales utiles plutôt que par le seul nom de référence croisée. Ceci est d'autant plus important que les joints de type W02 sont commercialisés sous plusieurs familles équivalentes ou de remplacement, et que l'installation finale doit encore être vérifiée par rapport à la pompe elle-même.

Principales fonctionnalités

• Garniture mécanique à ressort ondulé pour les applications de pompes industrielles.
• Plage de tailles d'arbre disponible : 16-75 mm.
• Plage de température de fonctionnement : -40°C à +200°C.
• Pression de fonctionnement maximale : 0,8 MPa.
• Vitesse de glissement maximale : 18 m/s.
• Les options d'anneaux fixes incluent le carbure de silicium, le carbure de tungstène et le carbone.
• Les options d'anneau rotatif incluent le carbure de tungstène et l'acier.
• Joints secondaires NBR, EPDM et FKM/Viton disponibles.
• Convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs.
• Largement référencé pour les projets de remplacement.

Spécifications techniques

Sélection des matériaux pour W02

La combinaison de matériaux W02 doit être choisie autour du fluide plutôt que copiée à partir d'un code de modèle existant sans vérifier les conditions de service. Pour de l’eau propre, une combinaison standard peut suffire ; les eaux usées, l'huile et les fluides corrosifs peuvent nécessiter différentes sélections de faces ou d'élastomères.

• Anneau stationnaire : SiC / TC / Carbone
• Bague rotative : TC / Acier
• Joint secondaire : NBR / EPDM / FKM (Viton)
• Ressort et pièces métalliques : sélectionnés en fonction de la configuration souhaitée et de la résistance à la corrosion

Applications

Le W02 est utilisé dans les systèmes de pompe traitant de l'eau propre, des eaux usées, de l'huile et d'autres fluides modérément corrosifs. Pour les supports contenant des produits chimiques, des solides ou des additifs, fournissez les informations réelles sur le fluide et la température de fonctionnement afin que la combinaison de matériaux puisse être examinée avant la production.

Remplacement et correspondance de références croisées

L’une des principales utilisations du W02 en matière d’approvisionnement est l’appariement des remplacements. Le modèle est communément associé à plusieurs familles de joints établies, mais l'interchangeabilité finale dépend toujours des dimensions, des matériaux et des conditions d'utilisation.

Comment sélectionner le bon W02

• Confirmer le diamètre de l'arbre d.
• Vérifiez D1 et D3 par rapport aux dimensions de rotation et stationnaires existantes.
• Vérifiez d1 là où il fait partie du dispositif de fixation ou d'entraînement.
• Comparez L1 et L2 avec la longueur d'installation axiale existante.
• Fournissez le support réel.
• Fournir la température, la pression et la vitesse de fonctionnement.
• Pour les projets de remplacement, envoyez des photos, un ancien échantillon ou un dessin dimensionnel.

Liste de contrôle de correspondance de remplacement

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour les projets de remplacement W02, notre usine peut examiner ensemble les dimensions, les exigences en matière de matériaux et les données de fonctionnement plutôt que de se fier uniquement au nom de référence croisée.

Si le modèle de joint existant est incertain, envoyez le diamètre de l'arbre, D1, D3, d1, L1 et L2 avec des photos claires. Cela aide Qixing à identifier la configuration la plus proche avant le devis et la production.

Foire aux questions

Quelle gamme de tailles est disponible pour la garniture mécanique à ressort unique W02 ?

Le W02 est disponible pour des tailles d'arbre de 16 mm à 75 mm.

Quelle est la plage de température de fonctionnement du W02 ?

La plage de fonctionnement indiquée est de -40°C à +200°C, sous réserve du choix du matériau.

Quelle est la pression maximale de fonctionnement ?

La pression maximale indiquée est de 0,8 MPa.

Quelle est la vitesse maximale de glissement ?

La vitesse de glissement maximale indiquée est de 18 m/s.

Quels fluides le W02 peut-il gérer ?

Les fluides typiques comprennent l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs.

Quelles dimensions dois-je vérifier pour un remplacement ?

Vérifiez d, D1, D3, d1, L1 et L2 par rapport au sceau ou au dessin existant.

Quelles sont les références croisées courantes W02 ?

Les références courantes incluent AES W02, Roten UNITEN 7K et Sterling 280L ; une vérification dimensionnelle est toujours requise.

Quels matériaux pour anneaux fixes sont disponibles ?

Le carbure de silicium, le carbure de tungstène et le carbone sont des options disponibles.

Qixing peut-il correspondre à un W02 à partir d’un ancien échantillon ?

Oui. Qixing peut examiner un ancien échantillon, des photos claires et des dimensions mesurées ainsi que les conditions de fonctionnement.

Quelles informations dois-je fournir pour un devis ?

Fournissez la taille de l'arbre, les dimensions clés, le milieu, la température, la pression, la vitesse et tout échantillon ou dessin disponible.

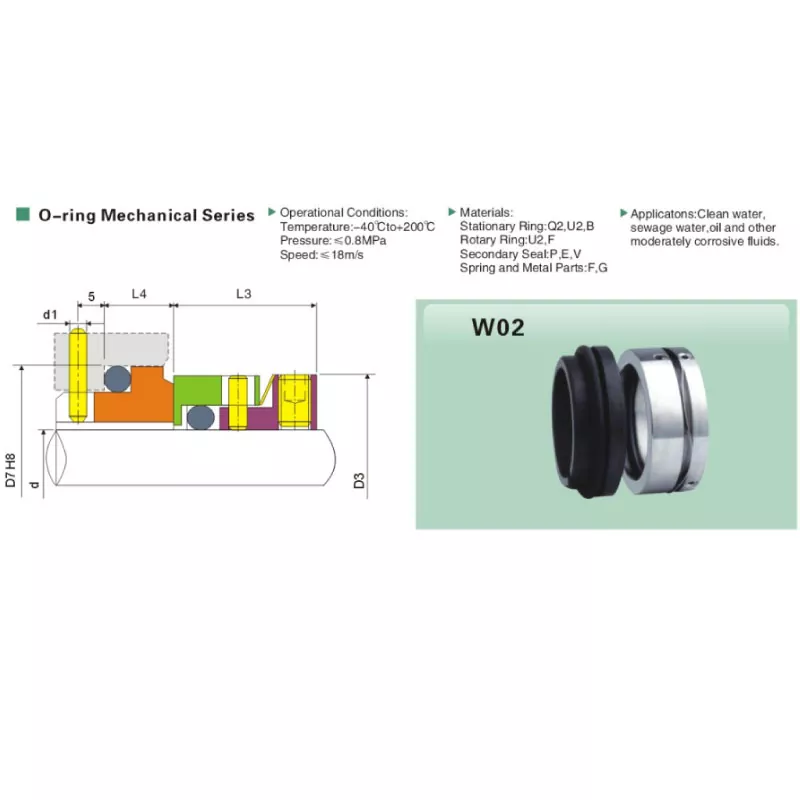

Référence des dimensions W02

Les dimensions sont en millimètres. Utilisez ce tableau pour la correspondance préliminaire des remplacements et confirmez les dimensions critiques par rapport au joint existant ou au dessin de l'équipement avant la production.
