Garniture mécanique à ressort unique Z2
Besoin d’une garniture mécanique à ressort unique haute température ? La garniture mécanique à ressort unique Qixing Z2 supporte des températures de -40°C à +200°C et 15 m/s dans des tailles d'arbre de 10 mm à 100 mm. En tant qu'usine de garnitures mécaniques en Chine, Qixing fournit aux constructeurs et distributeurs de pompes OEM des joints Z2 en gros à des prix compétitifs. Demandez un devis aujourd’hui.
La garniture mécanique à ressort unique Qixing Z2 est une conception de joint torique conçue pour l'eau, les eaux usées, l'huile et les fluides modérément corrosifs sur une plage de fonctionnement plus large que les joints à soufflet en caoutchouc. Il suit l'enveloppe standard de type 2/502 utilisée dans les pompes centrifuges, les pompes de surpression et les pompes de transfert de produits chimiques.
Contrairement aux joints à soufflet en caoutchouc, la garniture mécanique Z2 utilise des joints toriques en élastomère (NBR, EPDM ou FKM) comme joint secondaire, offrant des performances stables de -40°C à +200°C, jusqu'à 1,0 MPa et des vitesses d'arbre de 15 m/s. Qixing fabrique en interne la gamme complète de tailles Z2, de 10 mm à 100 mm, fournissant les assembleurs de pompes OEM, les distributeurs MRO et les acheteurs grossistes du monde entier. Contactez notre équipe pour acheter des garnitures mécaniques Qixing Z2 aux prix d'usine.
Paramètre de produit (spécification)
Conditions de fonctionnement et matériaux
| Paramètre | Valeur | Paramètre | Valeur |
| Diamètre de l'arbre (d) | 10 - 100 millimètres | Anneau stationnaire | SiC / TC / Carbone |
| Température | -40°C ~ +200°C | Anneau rotatif | SiC / Carbone / TC |
| Pression | ≤ 1,0 MPa | Joint secondaire (joint torique) | NBR/EPDM/FKM |
| Vitesse de l'arbre | ≤ 15 m/s | Ressorts et pièces métalliques | SS304/SS316 |
| Rotation | Bidirectionnel | Modèles équivalents | Enveloppe standard de type 2/502 |

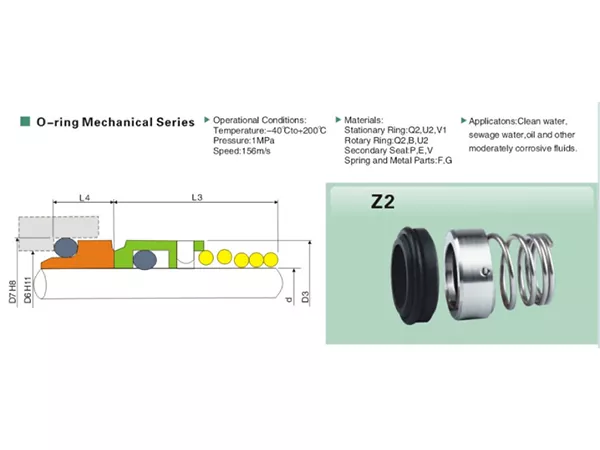

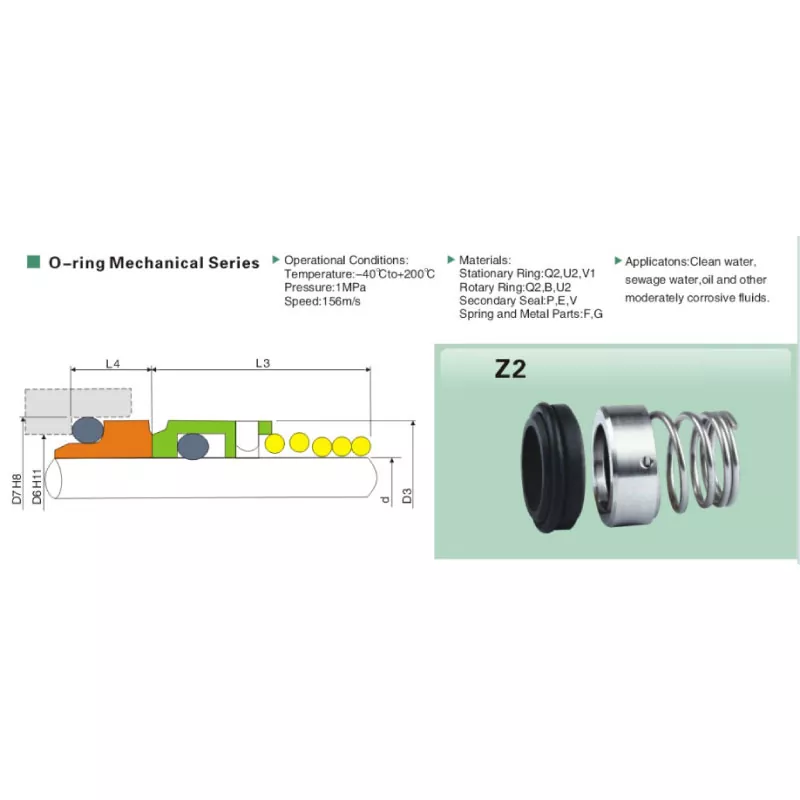

Tableau des dimensions (toutes les tailles en mm)
| Modèle | d | J7 | D6 | D3 | L3 | L4 |
| Z2-10 | 10 | 18.10 | 14 | 19.00 | 15.00 | 5.50 |
| Z2-11 | 11 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-12 | 12 | 20.60 | 16.5 | 21.00 | 18.00 | 5.50 |
| Z2-13 | 13 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-14 | 14 | 23.10 | 19 | 23.00 | 22.00 | 6.00 |
| Z2-15 | 15 | 26.90 | 21 | 24.00 | 22.00 | 7.00 |
| Z2-16 | 16 | 26.90 | 21 | 26.00 | 23.00 | 7.00 |
| Z2-18 | 18 | 30.90 | 25 | 29.00 | 24.00 | 7.00 |
| Z2-19 | 19 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-20 | 20 | 30.90 | 25 | 31.00 | 25.00 | 8.00 |
| Z2-21 | 21 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-22 | 22 | 35.40 | 30 | 33.00 | 25.00 | 8.00 |
| Z2-23 | 23 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-24 | 24 | 35.40 | 30 | 35.00 | 27.00 | 8.00 |
| Z2-25 | 25 | 38.20 | 33 | 36.00 | 27.00 | 8.00 |
| Z2-26 | 26 | 38.20 | 33 | 36.00 | 27.00 | 8.50 |
| Z2-28 | 28 | 43.30 | 38 | 40.00 | 29.00 | 9.00 |
| Z2-30 | 30 | 43.30 | 38 | 43.00 | 30.00 | 9.00 |
| Z2-32 | 32 | 43.30 | 38 | 46.00 | 30.00 | 9.00 |
| Z2-33 | 33 | 53.50 | 45 | 46.00 | 39.00 | 11.50 |
| Z2-34 | 34 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-35 | 35 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-36 | 36 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-37 | 37 | 53.50 | 45 | 49.00 | 39.00 | 11.50 |
| Z2-38 | 38 | 60.50 | 52 | 53.00 | 39.00 | 11.50 |
| Z2-40 | 40 | 60.50 | 52 | 56.00 | 39.00 | 11.50 |
| Z2-42 | 42 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-43 | 43 | 60.50 | 52 | 59.00 | 39.00 | 11.50 |
| Z2-44 | 44 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-45 | 45 | 65.50 | 57 | 61.00 | 41.00 | 11.50 |
| Z2-48 | 48 | 65.50 | 57 | 64.00 | 41.00 | 11.50 |
| Z2-50 | 50 | 72.50 | 64 | 66.00 | 45.00 | 11.50 |
| Z2-55 | 55 | 72.50 | 64 | 71.00 | 47.00 | 11.50 |
| Z2-60 | 60 | 79.30 | 72 | 78.00 | 49.00 | 11.50 |
| Z2-65 | 65 | 84.50 | 77 | 84.00 | 51.00 | 11.50 |
| Z2-70 | 70 | 89.50 | 82 | 89.00 | 51.00 | 11.50 |
| Z2-75 | 75 | 94.50 | 87 | 98.00 | 57.00 | 11.50 |
| Z2-80 | 80 | 99.50 | 92 | 100.00 | 59.00 | 11.50 |
| Z2-85 | 85 | 105.50 | 98 | 107.00 | 59.00 | 13.50 |
| Z2-90 | 90 | 111.50 | 105 | 111.00 | 62.00 | 13.50 |
| Z2-95 | 95 | 116.50 | 110 | 119.00 | 62.00 | 13.50 |
| Z2-100 | 100 | 119.50 | 114 | 123.80 | 75.00 | 13.50 |
Caractéristique du produit et application
Principales fonctionnalités
- Large plage de fonctionnement — la garniture mécanique Z2 fonctionne de -40 °C à +200 °C et jusqu'à 15 m/s, une plage plus large que les joints à soufflet en caoutchouc standard.
- Joint secondaire à joint torique — plus facile à inspecter et à remplacer ; Les joints toriques FKM rendent la garniture mécanique à ressort unique Z2 adaptée aux fluides modérément corrosifs.
- Installation compacte : la courte longueur axiale (L3 de 15 à 75 mm) permet au Z2 de s'adapter aux cavités de joint de pompe étanches là où les joints à soufflet ne le feront pas.
- Remplacement immédiat — Les dimensions de l'enveloppe du Qixing Z2 suivent la norme de type 2/502, de sorte que le joint s'échange avec les cavités de joint torique à ressort unique largement utilisées sans modification de la pompe.
Applications typiques
- Pompes à eau et surpresseurs centrifuges dans les services de CVC et de construction
- Pompes industrielles pour eaux usées, à lisier et de drainage
- Pompes de transfert chimique et pharmaceutique manipulant des fluides modérément corrosifs
- Pompes de circulation d'huile chaude et de fluide thermique (avec joints toriques FKM)
- Pompes de qualité alimentaire et nettoyage en place (CIP) avec joints toriques EPDM
- Fabrication de pompes OEM – fourniture en gros de garnitures mécaniques Z2 pour les constructions de marques privées
Détails de production
Le rodage des faces du joint définit la fiabilité du Z2. Qixing recouvre chaque face jusqu'à une planéité ≤ 0,0009 mm (≤ 3 bandes lumineuses à l'hélium), vérifiée sur un testeur de lumière monochromatique. Un contrôle strict de la planéité est ce qui confère à une garniture mécanique Qixing Z2 sa durée de vie sans fuite sous haute température.
Chaque joint torique est moulé à partir de composés durcis au peroxyde : NBR pour l'eau et les hydrocarbures doux, EPDM pour l'eau chaude et les produits chimiques faibles, FKM pour les températures plus élevées et les fluides agressifs. Les faces en carbone sont imprégnées de résine, le SiC est du SSiC fritté sans pression et le carbure de tungstène utilise du YG6/YG8 lié au cobalt.
Chaque garniture mécanique Z2 est dimensionnée, vérifiée en planéité, en charge de ressort et inspectée visuellement avant emballage. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM en 15 à 25 jours. Contactez Qixing pour un devis de garniture mécanique Z2 le jour même et une remise groupée sur les commandes en gros.
