Qixingfournit leGarniture mécanique multi-ressorts M7Npour les applications de pompes industrielles nécessitant une étanchéité d'arbre fiable, une flexibilité dimensionnelle et des options de matériaux. Conçu pour des tailles d'arbre de 14 mm à 100 mm, le M7N supporte des températures de -20°C à +190°C, des pressions jusqu'à 1,2 MPa et des vitesses de glissement jusqu'à 15 m/s. Sa structure d'étanchéité secondaire à joint torique le rend adapté à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs.
La garniture mécanique à ressorts multiples M7N est une solution d'étanchéité pratique pour les pompes utilisées dans le traitement de l'eau, le transfert de fluides industriels, le service pétrolier et les équipements de traitement généraux. Sa structure rotative à ressort, son joint secondaire à joint torique, sa large gamme de tailles métriques et ses multiples combinaisons de matériaux permettent aux ingénieurs de configurer le joint en fonction des conditions de fonctionnement. Cependant, pour les applications de remplacement, la sélection du joint approprié nécessite plus que la simple adaptation au diamètre de l'arbre. Les dimensions radiales, les longueurs d'installation axiales, les filetages de fixation, la configuration du siège, le fluide, la température, la pression et la vitesse doivent tous être vérifiés avant la production ou l'achat.
Table des matières
- Qu'est-ce qu'une garniture mécanique multi-ressorts M7N ?
- Quelles sont les principales caractéristiques de la conception du M7N ?
- Quelles sont les principales spécifications techniques ?
- Comment les matériaux de joint doivent-ils être sélectionnés ?
- Où le M7N peut-il être utilisé ?
- Comment sélectionner la bonne taille M7N ?
- Que doivent vérifier les acheteurs pour les projets de remplacement ?
- Pourquoi travailler avec Qixing pour les joints M7N ?
- Foire aux questions
- Comment demander une solution M7N ?
Qu'est-ce qu'une garniture mécanique multi-ressorts M7N ?
Un joint mécanique à ressorts multiples M7N est un joint mécanique à joint torique conçu pour empêcher le fluide de procédé de s'échapper le long de l'arbre rotatif des pompes industrielles. Contrairement à un simple joint statique, une garniture mécanique maintient un contact contrôlé entre les faces d'étanchéité rotatives et fixes tout en permettant à l'arbre de tourner.
La conception M7N utilise une structure de joint rotatif à ressort avec un joint torique comme élément d'étanchéité secondaire. Cette configuration est utile pour les équipements industriels généraux car elle combine une construction compacte avec une large gamme de tailles et de combinaisons de matériaux disponibles.
Selon leSpécifications du produit M7N, la série couvre des diamètres d'arbre de 14 mm à 100 mm. Cette gamme offre aux fabricants de pompes et aux équipes de maintenance de multiples options lors de la spécification d'un remplacement ou de l'intégration d'un joint dans un nouvel équipement.
Quelles sont les principales caractéristiques de la conception du M7N ?
Large gamme de tailles d'arbre métrique
La série M7N est disponible pour des diamètres d'arbre compris entre 14 mm et 100 mm. Cela rend la série applicable à une grande variété de configurations de pompes industrielles, à condition que les dimensions d'installation restantes soient compatibles.
Structure d'étanchéité à ressort
La structure rotative à ressort aide à maintenir le contact avec la face d'étanchéité pendant la rotation normale de l'arbre. Des conditions d'installation et de fonctionnement correctes restent essentielles car une pression, une température, une vitesse, un mouvement de l'arbre ou un désalignement excessifs peuvent affecter les performances de la garniture mécanique.
Plusieurs options de sièges
Le G9 est spécifié comme siège fixe standard, tandis que le G6 et le G4 sont disponibles comme configurations de siège alternatives. Le siège doit être sélectionné en fonction de la disposition réelle de l'équipement plutôt que de supposer que chaque taille M7N utilise la même configuration d'installation.
Combinaisons de matériaux multiples
Le M7N prend en charge différents codes de matériaux pour les bagues fixes, les bagues rotatives, les joints secondaires, les ressorts et les composants métalliques. Cela offre une flexibilité lorsque le joint doit fonctionner avec différents fluides ou dans différentes conditions de température et de pression.

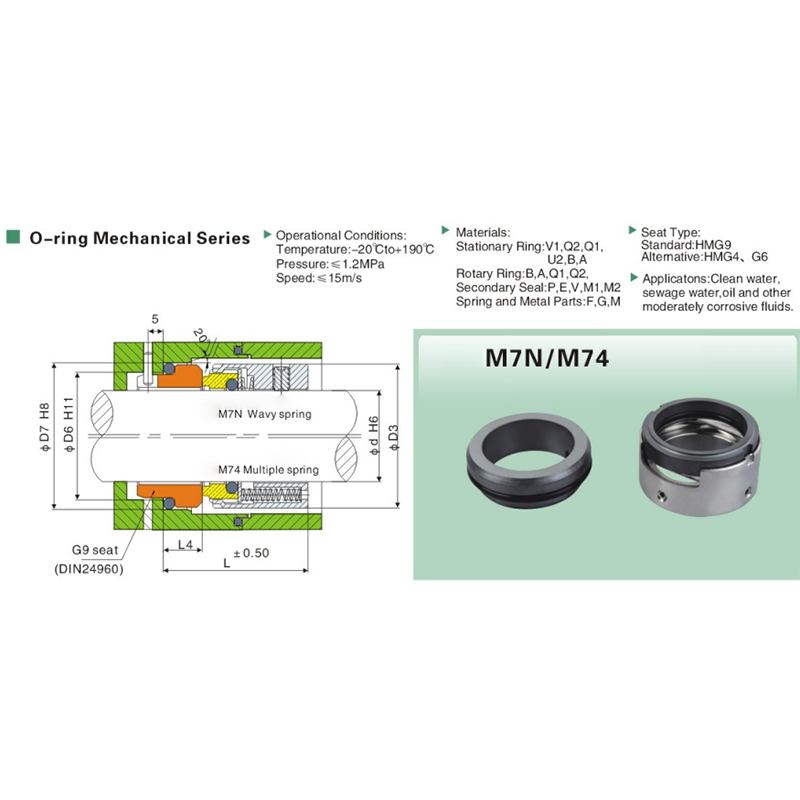

Quelles sont les principales spécifications techniques ?
Comprendre l’enveloppe opérationnelle est essentiel avant de spécifier un sceau M7N. Le tableau suivant résume les principales spécifications publiées pour la série :
| Article | Spécification M7N |
|---|---|
| Type de produit | Garniture mécanique multi-ressorts M7N |
| Structure du joint | Garniture mécanique à joint torique |
| Diamètre de l'arbre | 14-100 mm |
| Température de fonctionnement | -20°C à +190°C |
| Pression de fonctionnement maximale | 1,2 MPa |
| Vitesse de glissement maximale | 15 m/s |
| Siège fixe standard | G9 |
| Sièges fixes alternatifs | G6/G4 |
| Médias typiques | Eau propre, eaux usées, huile, fluides modérément corrosifs |
Ces valeurs définissent la plage de fonctionnement indiquée, mais elles ne doivent pas être considérées comme un substitut à un examen technique spécifique à l'application. Lorsqu'une pompe fonctionne à proximité des limites supérieures, la combinaison complète du fluide, de la pression, de la température, de la vitesse, des conditions de l'arbre et des matériaux des joints doit être évaluée.
Comment les matériaux de joint doivent-ils être sélectionnés ?
Le choix du matériau est l’une des considérations les plus importantes lors de la commande d’une garniture mécanique. La même géométrie de joint peut nécessiter différentes combinaisons de matériaux en fonction du fluide pompé et des conditions de fonctionnement.
Pour la série M7N, les codes de matériaux disponibles incluent :
- Anneaux stationnaires :V1, Q1, Q2, U2, B, A
- Anneaux rotatifs :B, A, Q1, Q2
- Joints secondaires :P, E, V, M1, M2
- Ressorts et pièces métalliques :F, G, M
Au lieu de choisir un matériau uniquement parce qu’il est couramment utilisé, les acheteurs doivent fournir les conditions réelles du fluide d’exploitation et du processus. L'eau, les eaux usées, l'huile et les fluides modérément corrosifs peuvent imposer des exigences très différentes aux faces d'étanchéité et aux élastomères.
Où le M7N peut-il être utilisé ?
La garniture mécanique à ressorts multiples M7N est destinée aux applications de pompes industrielles où une étanchéité d'arbre fiable est requise. Les environnements de service typiques incluent :
- Systèmes de pompage d'eau propre
- Équipements pour les eaux usées et les eaux usées
- Pompes industrielles de transfert d'huile
- Systèmes généraux de circulation des fluides
- Pompes de procédés industriels
- Projets d’entretien et de remplacement de pompes
- Nouvel équipement de pompe nécessitant des garnitures mécaniques métriques
Pour les applications avec des eaux usées, du pétrole ou modérément corrosives, les acheteurs doivent fournir des informations sur la composition réelle du fluide. La température et les conditions de fonctionnement peuvent déterminer si une combinaison particulière de face et de joint secondaire est appropriée.
Comment sélectionner la bonne taille M7N ?
L'une des erreurs d'achat les plus courantes consiste à sélectionner une garniture mécanique uniquement en fonction du diamètre de l'arbre. Le diamètre de l'arbre identifie la taille de base du M7N, mais il ne confirme pas que le joint s'adaptera physiquement à la pompe.
Avant de passer une commande, vérifiez les dimensions et informations de fonctionnement suivantes :
- Diamètre de l'arbre d :établit la taille de base du joint.
- D3, D2 et D1 :Vérifiez l'espace d'installation radial.
- d1 et M :confirmer le dispositif de fixation et le filetage.
- L1, L2, L3 et L5 :vérifier la longueur d’installation axiale.
- Siège fixe :confirmez si G9, G6 ou G4 est requis.
- Support de travail :prend en charge la sélection des matériaux.
- Température, pression et vitesse :confirmer la compatibilité de fonctionnement.
Pour les projets de remplacement complexes, fournir un ancien sceau, un dessin dimensionnel ou des photographies claires peut améliorer considérablement la précision de la correspondance.
Que doivent vérifier les acheteurs pour les projets de remplacement ?
Les travaux de remplacement nécessitent une vérification dimensionnelle car deux joints ayant le même diamètre d'arbre peuvent avoir des exigences d'installation différentes. La liste de contrôle suivante peut aider les équipes d’achat et de maintenance à préparer une demande précise :
| Point de contrôle | Informations à fournir | But |
|---|---|---|
| Taille de base | Diamètre de l'arbre d | Identifie la taille de base du M7N |
| Ajustement radial | D3/D2/D1 | Confirme l'espace d'installation disponible |
| Disposition de fixation | d1/M | Vérifie la compatibilité des correctifs |
| Ajustement axial | L1/L2/L3/L5 | Confirme la longueur d'installation |
| Milieu de fonctionnement | Fluide réel | Prend en charge la sélection des matériaux |
| Service d'exploitation | Température / pression / vitesse | Vérifie l’adéquation de l’application |
| Sceau existant | Photo / échantillon / dessin | Améliore la vérification des remplacements |
Cette approche est particulièrement utile lorsque le marquage d'identification du joint d'origine est incomplet ou lorsqu'une équipe de maintenance remplace le joint d'une pompe plus ancienne.
Pourquoi travailler avec Qixing pour les joints M7N ?
Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd., fournit des garnitures mécaniques aux acheteurs industriels et aux applications de remplacement. Pour les projets M7N, son usine peut examiner les exigences dimensionnelles, les configurations de sièges, les combinaisons de matériaux et les conditions de fonctionnement avant la production.
Pour les acheteurs à la recherche d’une garniture mécanique multi-ressorts, la valeur de la communication technique va au-delà de la simple obtention d’un devis. Fournir des informations précises sur l'équipement permet au fournisseur de vérifier l'étanchéité par rapport à l'application réelle et de réduire le risque de non-concordance dimensionnelle.
Qixing prend également en charge des services personnalisés et une correspondance basée sur des échantillons. Pour les besoins de remplacement, les acheteurs peuvent fournir les dimensions de l'arbre, les dessins d'installation, les photographies ou un échantillon de joint existant ainsi que les conditions de fonctionnement.
Foire aux questions
Quelles tailles d'arbre sont disponibles pour la garniture mécanique multi-ressorts M7N ?
La série M7N couvre des diamètres d'arbre de 14 mm à 100 mm.
Quelle est la plage de température du M7N ?
La plage de températures de fonctionnement indiquée est de -20°C à +190°C.
Quelle est la pression nominale maximale ?
La pression de fonctionnement maximale spécifiée pour le M7N est de 1,2 MPa.
Quelle est la vitesse maximale de glissement ?
La vitesse de glissement maximale indiquée est de 15 m/s.
Quel siège fixe est standard ?
G9 est le siège fixe standard, tandis que G6 et G4 sont disponibles en configurations alternatives.
Quels fluides le M7N peut-il gérer ?
Les applications typiques incluent l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs. La sélection finale du matériau doit être basée sur le milieu réel et les conditions de fonctionnement.
Puis-je sélectionner un M7N uniquement en fonction du diamètre de l'arbre ?
Le diamètre de l'arbre détermine la taille de base, mais D3, D2, D1, d1, L1, L2, L3, L5, le filetage de fixation M et la configuration du siège doivent également être vérifiés.
Qixing peut-il correspondre à une garniture mécanique existante ?
Oui. Qixing peut examiner un échantillon, une photographie ou un dessin dimensionnel existant ainsi que les conditions de fonctionnement de la pompe pour prendre en charge la correspondance de remplacement.
Quelles informations dois-je envoyer lors d’une demande de devis ?
Fournissez le diamètre de l'arbre, les dimensions d'installation clés, le fluide de travail, la température, la pression, la vitesse, les exigences en matière de siège fixe et tout échantillon, dessin ou photographie disponible.
Comment demander une solution M7N ?
Le choix de la bonne garniture mécanique commence par des informations précises sur les dimensions et le fonctionnement. Que vous recherchiez des joints de remplacement, développiez de nouveaux équipements de pompe ou achetiez des quantités industrielles, Qixing peut vous aider à revoir la configuration M7N requise en fonction de votre application réelle. Pour les spécifications, les exigences personnalisées, la correspondance d'échantillons ou les devis d'usine,Contactez-nousavec la taille de votre arbre, les dimensions d'installation, le fluide de travail, la température, la pression et la vitesse pour recevoir une solution d'étanchéité plus adaptée.
