Joint mécanique à soufflet en caoutchouc 2100

Pour les pompes de procédés industriels, les skids de transfert de produits chimiques à moyenne pression et les services publics de raffinerie où une conception à soufflet en caoutchouc à ressort unique a toujours un sens commercial mais où la pompe fonctionne plus fort que les conditions du catalogue, le joint mécanique à soufflet en caoutchouc 2100 est la voie de mise à niveau. Achetez directement depuis l'usine de Qixing en Chine - devis le jour même, prix d'usine, OEM et approvisionnement en gros dans le monde entier.

Où se situe le 2100 dans la famille des soufflets en caoutchouc

La sélection des garnitures mécaniques devient évidente une fois que le point de service est tracé sur une carte pression-vitesse. Le tableau ci-dessous présente la famille de garnitures mécaniques à soufflet en caoutchouc par zones : usage léger, usage général, standard industriel, industriel lourd et usage intensif. Le 2100 occupe la zone à forte intensité industrielle :

Deux notes de lecture. Premièrement, les zones se chevauchent dans les applications réelles : une charge de 1,5 MPa à 8 m/s pourrait être assurée par un joint de norme industrielle, mais elle est spécifiée de manière plus prudente pour le 2100 industriel. Deuxièmement, la frontière entre les applications industrielles lourdes et sévères est également la frontière entre la construction à soufflet en caoutchouc à ressort unique et la construction à ressorts multiples ; au-dessus de 1,8 MPa ou 15 m/s, Qixing recommande de passer à la famille de ressorts multiples 891 plutôt que de pousser une conception à soufflet en caoutchouc au-delà de ses limites de conception.

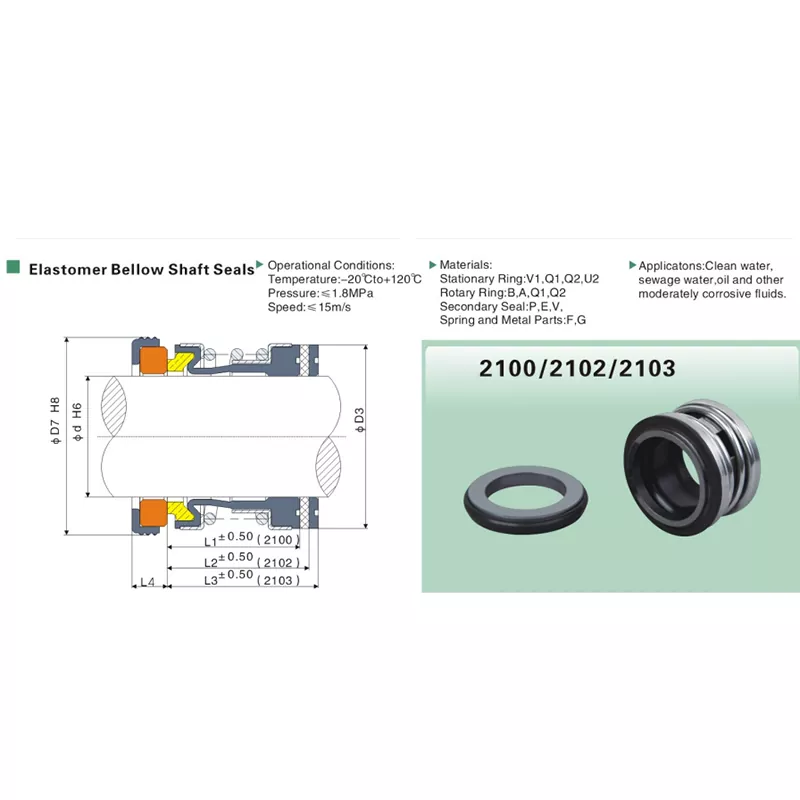

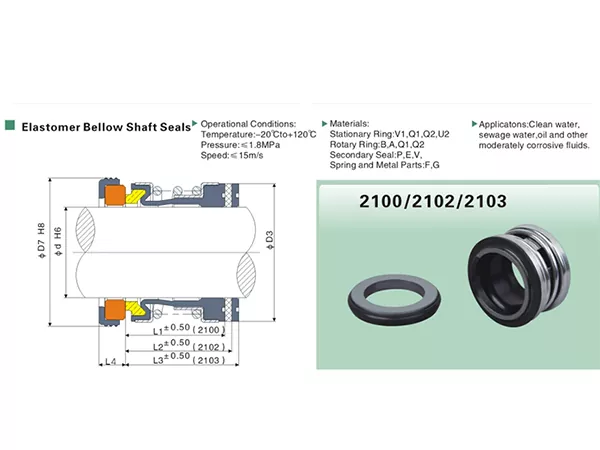

Spécifications du joint mécanique à soufflet en caoutchouc 2100

Tableau des dimensions

Toutes les dimensions en millimètres. Le 2100 est fourni dans des tailles métriques de 10 mm à 100 mm dans l'inventaire standard du catalogue. Des tailles fractionnaires impériales de 3/8 pouces à 4 pouces sont disponibles sur demande — délai de livraison typique de 15 à 25 jours pour les tailles non stockées.

Modes de défaillance courants les 2100 adresses

Quatre modes de défaillance représentent presque toutes les défaillances prématurées des garnitures mécaniques à soufflet en caoutchouc standard lorsqu'elles sont poussées au-delà de leur enveloppe PV conçue. Le 2100 est conçu autour de chacun :

Mode de défaillance : extrusion du soufflet sous pression

Cause première:Les soufflets en élastomère comprimés contre le manchon de l'arbre se coincent dans l'espace de fonctionnement et se déchirent, provoquant une fuite immédiate. Commun à des pressions supérieures à 1,0 MPa avec des soufflets NBR ou EPDM standard.

Comment le 2100 y répond :le profil du soufflet 2100 est renforcé au niveau de l'épaulement à haute contrainte et le composé FKM est proposé en standard pour les pressions supérieures à 1,2 MPa. La géométrie du soufflet répartit la charge de pression au lieu de la concentrer au niveau de la ligne de liaison.

Mode de défaillance : Surchauffe du visage à grande vitesse

Cause première:les faces en carbone et en céramique génèrent une chaleur de friction proportionnelle au produit photovoltaïque. Au-dessus d'une vitesse d'arbre de 13 m/s, les appariements de faces standard dépassent la capacité de dissipation thermique de la chambre d'étanchéité et les faces gèlent ou se fissurent.

Comment le 2100 y répond :le 2100 est livré en standard avec des paires de faces SiC/SiC ou TC/SiC plutôt qu'en Céramique/Carbone. Le carbure de silicium et le carbure de tungstène dissipent la chaleur environ 5 à 10 fois plus rapidement que la céramique, maintenant l'interface frontale dans la tolérance thermique jusqu'à l'enveloppe de 15 m/s.

Mode de défaillance : fatigue du ressort sous pression de cyclage

Cause première:les ressorts hélicoïdaux en acier inoxydable dans les joints à soufflet en caoutchouc standard sont dimensionnés pour environ 10 millions de cycles à la pression de conception. Les pompes fonctionnant entre 1,5 et 1,8 MPa avec des cycles marche-arrêt fréquents fatiguent le ressort avant que les faces ne s'usent.

Comment le 2100 y répond :le Qixing 2100 utilise plusieurs ressorts (pas un seul ressort hélicoïdal) dimensionnés pour l'enveloppe photovoltaïque supérieure, répartissant la charge et prolongeant la durée de vie en fatigue jusqu'à généralement 30 millions de cycles. Des options de ressorts SS316 et Hastelloy sont disponibles pour le service au chlorure et aux produits chimiques.

Mode de défaillance : glissement du collier d'entraînement sur le manchon d'arbre

Cause première:le soufflet en caoutchouc entraîne lui-même la face rotative par ajustement serré sur le manchon. Sous un couple élevé (haute pression × vitesse de l'arbre), le caoutchouc glisse sur le manchon, la face perd son entraînement en rotation et le joint s'ouvre.

Comment le 2100 y répond :le collier d'entraînement 2100 est retenu mécaniquement contre le manchon avec une clé à engagement positif, ne reposant pas uniquement sur la friction du caoutchouc. Le glissement est éliminé quelles que soient les conditions de fonctionnement dans l’enveloppe photovoltaïque nominale.

Industries et applications par gravité de service

Service moyennement exigeant

Pompes de surpression et de transfert industrielles dans le traitement de l'eau, les services de produits chimiques légers, la transformation des aliments et des boissons, les boucles CIP pharmaceutiques et les salles d'installations CVC où les joints à soufflet en caoutchouc standard sont poussés près de leur plafond photovoltaïque.

Service exigeant

Pompes utilitaires de raffinerie (eau de refroidissement, transfert d'eau acide), pompes pour pâtes et papiers, transfert de boues minières avec TSS jusqu'à 1 %, pompes de refroidissement d'eau de mer marine et transfert industriel résistant aux produits chimiques à concentrations modérées.

Service de construction de pompes OEM

Fourniture en gros de joints mécaniques à soufflet en caoutchouc 2100 aux plates-formes de pompes OEM où les droits de pompe de conception se situent à l'intérieur de la zone PV 2100 et où l'acheteur souhaite un contrat de fourniture de marque privée ou sans marque à un prix de volume annuel.

Comment Qixing construit le 2100 pour l'enveloppe photovoltaïque supérieure

Trois décisions de production séparent le Qixing 2100 d'une garniture mécanique générique à soufflet en caoutchouc aux mêmes dimensions nominales. Tout d'abord, la métallurgie des ressorts est adaptée aux conditions de fonctionnement sur commande : SS304 pour l'eau et le service doux, SS316 pour l'exposition aux chlorures, Hastelloy C pour le service chimique. Les charges du ressort sont vérifiées par lot par rapport à la jauge principale lors de l'étape d'inspection dimensionnelle.

Deuxièmement, le matériau du visage est orienté vers les appariements durs par défaut plutôt que vers la mise à niveau. Là où les joints à soufflet en caoutchouc à usage général sont expédiés en céramique/carbone, le Qixing 2100 est expédié en SiC/SiC ou TC/SiC, à moins que l'acheteur ne spécifie l'appariement souple — les défauts les plus durs sont ceux qui transportent le joint à travers l'enveloppe PV supérieure. La planéité de la face est rodée à ≤ 0,0009 mm et vérifiée optiquement avant l'assemblage.

Troisièmement, chaque 2100 terminé est testé dynamiquement à 1,5 fois la pression nominale avec de l'eau pendant deux minutes avant l'emballage, le résultat du test étant enregistré par rapport au numéro de série de l'unité. Un certificat de conformité, des certificats de matériaux et des rapports d'inspection dimensionnelle sont inclus avec l'envoi sans frais supplémentaires pour les commandes OEM et de qualification.

Achetez le Qixing 2100 Direct

Envoyez à Qixing le point de service de la pompe (pression, vitesse de l'arbre, fluide, diamètre de l'arbre, température) et l'équipe d'ingénierie d'application confirme si la garniture mécanique à soufflet en caoutchouc 2100 correspond correctement à la zone PV avant le devis. Les tailles en stock sont expédiées sous 3 à 7 jours ; Configurations personnalisées OEM en 15 à 25 jours. Devis d'usine le jour même, prix de gros et OEM, documentation complète de traçabilité. Contactez Qixing pour acheter le 2100 directement à l'usine en Chine.
