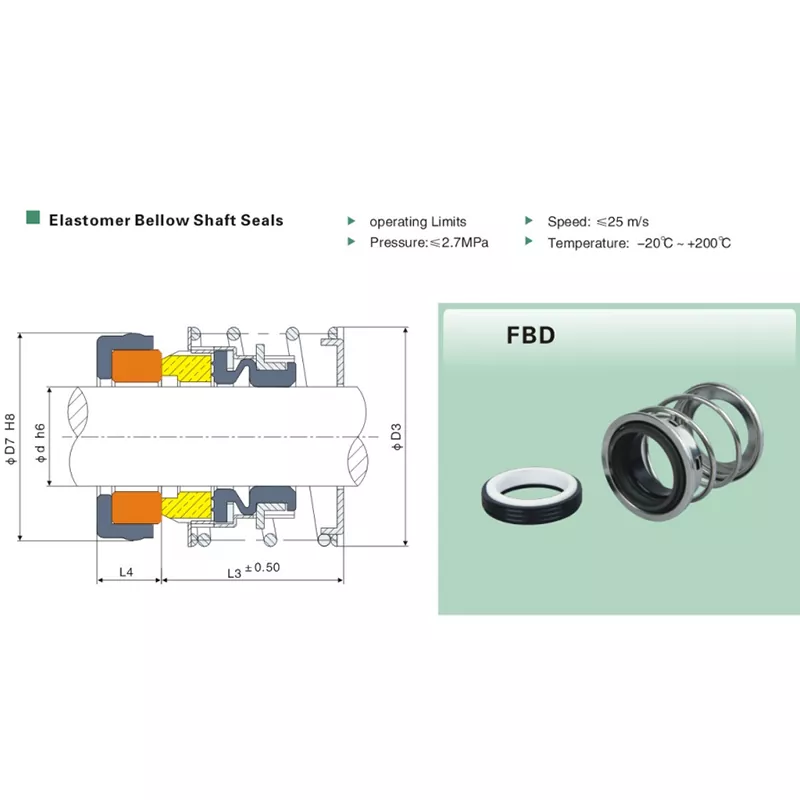

Joint mécanique à soufflet en caoutchouc FBD

La garniture mécanique à soufflet en caoutchouc FBD utilise un soufflet en élastomère dans le cadre du système d'étanchéité et de compensation secondaire. Par rapport aux conceptions compactes à plusieurs ressorts, la disposition à ressort unique confère au FBD une structure relativement ouverte autour de la zone du ressort, ce qui contribue à réduire l'encrassement et le blocage lors des tâches de pompe appropriées.

La bague rotative est conçue pour conserver un mouvement flottant utile tandis que le soufflet transmet le couple et s'adapte au mouvement axial. Pour les projets de remplacement, la taille de l'arbre doit être vérifiée ainsi que les principales dimensions radiales et axiales avant la production.

Principales fonctionnalités

• Garniture mécanique à soufflet en caoutchouc à ressort unique.
• Le soufflet en élastomère assure une étanchéité secondaire et une compensation axiale.
• La structure ouverte à ressort unique aide à réduire le risque de blocage du ressort.
• Convient à une large gamme d'applications de remplacement de pompes et d'OEM.
• Disponible avec plusieurs combinaisons de matériaux de surface d'étanchéité, d'élastomère, de ressort et de métal.
• Peut être sélectionné pour l'eau, l'huile et d'autres fluides faiblement corrosifs après confirmation du matériau.
• Les références de taille détaillées prennent en charge la correspondance de remplacement dimensionnel.
• Qixing prend en charge la correspondance personnalisée à partir de dimensions, d'échantillons et de dessins d'équipement.

Spécifications techniques

Sélection des matériaux

Le FBD peut être configuré avec différents matériaux de face, de siège, d'élastomère et de métal. La combinaison correcte dépend du fluide, de la température, de la pression et de la vitesse réels, les conditions de travail doivent donc être confirmées avant la production.

• Faces d'étanchéité : SiC / TC / Carbone
• Sièges fixes : Carbone / SiC / TC / Céramique
• Élastomères : NBR / EPDM / Viton
• Ressorts : SS304 / SS316
• Pièces métalliques : SS304 / SS316

Pourquoi la structure à ressort unique est importante

Une raison courante de sélection du FBD est sa disposition à ressort unique. Étant donné que le ressort n'est pas divisé en plusieurs petites spires autour de l'arbre, la structure est moins susceptible de collecter des dépôts dans la zone du ressort dans des conditions de service appropriées. L'ensemble rotatif conserve également le mouvement axial à des fins de compensation, aidant ainsi à maintenir le contact frontal pendant le fonctionnement du joint.

Guide de candidature

Le joint mécanique à soufflet en caoutchouc FBD est couramment utilisé dans les applications de pompes manipulant de l'eau, de l'huile et d'autres fluides faiblement corrosifs. La combinaison de matériaux doit être choisie en fonction du support réel. Par exemple, la compatibilité des élastomères peut être différente pour l'eau, l'huile et les produits chimiques, même lorsque les dimensions mécaniques sont identiques.

Pour les applications avec des solides, des produits chimiques concentrés ou un fonctionnement proche des limites supérieures de température, de pression ou de vitesse, fournissez les conditions de service complètes afin que la configuration puisse être revue avant la production.

Comment sélectionner le bon sceau FBD

• Confirmez le diamètre de l'arbre ou la taille FBD existante.
• Vérifier les dimensions radiales de l'ensemble tournant et du siège fixe.
• Vérifiez la longueur d'installation axiale.
• Fournissez le support de travail réel.
• Fournir la température de fonctionnement, la pression et la vitesse de l’arbre.
• Confirmez les matériaux requis pour la face, le siège et l'élastomère.
• Pour les commandes de remplacement, envoyez des photos claires, un ancien échantillon ou un dessin dimensionnel.

Correspondance de remplacement

Pour les travaux de remplacement, le nom du modèle seul ne suffit pas. Le diamètre de l'arbre, le diamètre extérieur du joint, le diamètre du siège et la longueur axiale doivent être comparés au joint existant ou au dessin de l'équipement. Ceci est particulièrement important lorsque plusieurs fabricants utilisent une désignation de type FBD mais publient des conventions dimensionnelles légèrement différentes.

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour les projets FBD, notre usine peut examiner la taille, les matériaux et les dimensions de remplacement en fonction des données d'exploitation, des échantillons et des dessins.

Lorsque le marquage du modèle d'origine est incomplet, la fourniture de la taille de l'arbre et des dimensions d'installation des clés donne à Qixing une base plus claire pour la correspondance avant le devis et la production.

Foire aux questions

Quel type de joint est le joint mécanique à soufflet en caoutchouc FBD ?

Il s'agit d'une garniture mécanique à soufflet en élastomère à ressort unique conçue pour les applications de pompe et de remplacement.

Pourquoi le FBD utilise-t-il un seul ressort ?

La disposition à ressort unique offre une structure de ressort relativement ouverte et contribue à réduire le risque de blocage du ressort dans des conditions de service appropriées.

Quelle est la plage de température de fonctionnement ?

Le FBD peut être configuré pour des températures de -20°C à +200°C, selon les matériaux sélectionnés.

Quelle est la pression maximale de fonctionnement ?

La pression maximale indiquée est de 2,7 MPa.

Quelle est la vitesse maximale de glissement ?

La vitesse de glissement maximale indiquée est de 25 m/s.

Quels matériaux sont disponibles pour les faces d'étanchéité ?

Les options de face disponibles incluent le SiC, le carbure de tungstène et le carbone.

Quels élastomères sont disponibles ?

Les options d'élastomères courantes incluent le NBR, l'EPDM et le Viton.

Quels fluides le joint FBD peut-il gérer ?

Les tâches typiques incluent l'eau, l'huile et d'autres fluides faiblement corrosifs. L'adéquation finale dépend des matériaux sélectionnés et des conditions réelles d'exploitation.

Quelles informations dois-je fournir pour un devis de remplacement ?

Fournissez la taille de l'arbre, les dimensions clés, le fluide de travail, la température, la pression, la vitesse et toutes les photos, échantillons ou dessins d'anciens joints.

Qixing peut-il personnaliser un sceau FBD ?

Qixing peut examiner les exigences personnalisées et de remplacement en fonction des dimensions, des matériaux et des conditions de fonctionnement.

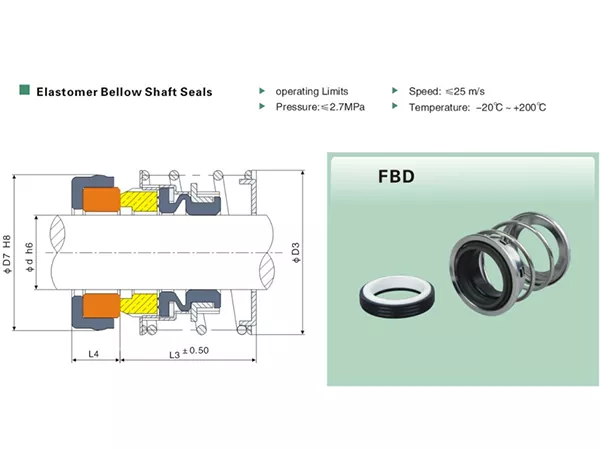

Référence des dimensions FBD

Le tableau ci-dessous fournit des références de tailles FBD couramment utilisées pour la correspondance dimensionnelle. Les dimensions finales doivent être confirmées par rapport à l'installation existante avant la production.
