Joint mécanique à soufflet en caoutchouc 1A

Le joint mécanique à soufflet en caoutchouc 1A est disponible avec une plage de tailles détaillée en pouces de 0,375 po à 4 000 po et une plage de référence métrique de 14 mm à 100 mm. Les acheteurs peuvent lancer une demande d'offre à partir d'une taille d'arbre en pouces ou métrique, puis confirmer les dimensions d'installation avant la production.

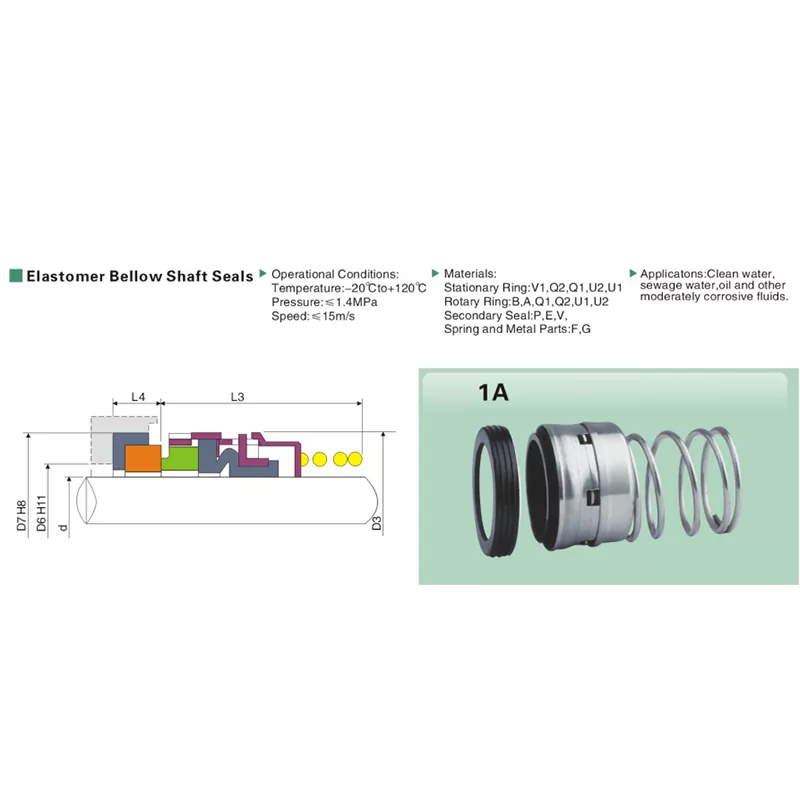

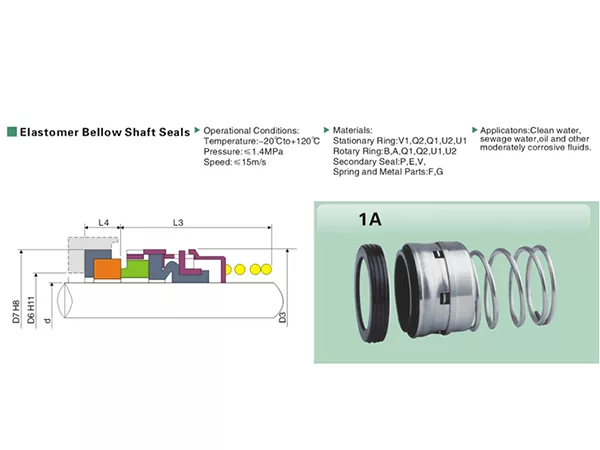

Au lieu de traiter le 1A comme un simple nom de modèle, Qixing peut utiliser la taille de l'arbre, les dimensions D3/D6/D7 et les dimensions axiales L3/L4 pour correspondre au joint existant ou au dessin de l'équipement.

Spécifications techniques

Ce qui est différent avec l'ensemble de données 1A

L'ensemble dimensionnel 1A comprend D6 en plus de D3 et D7. Avec d, L3 et L4, ces dimensions fournissent une base plus détaillée pour la vérification du remplacement et l'adaptation de l'installation.

Un tableau de référence métrique distinct fournit les valeurs d, D3 et L3, ce qui rend le 1A facile à spécifier pour les acheteurs travaillant avec des tailles d'arbre métriques.

Options de code matériau

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / U1
• Anneau rotatif : B/A/U2/Q2/Q1/U1.
• Joint secondaire : P / E / V
• Ressort et pièces métalliques : F/G

Les sélections de matériaux sont spécifiées par des codes. Si le code requis n'est pas connu, fournissez les conditions moyennes et de service afin que Qixing puisse examiner une combinaison appropriée.

Demande et examen des droits

Le 1A convient à l’eau propre, aux eaux usées, à l’huile et à d’autres fluides modérément corrosifs. Pour les supports spéciaux, confirmez la composition chimique réelle et les conditions de fonctionnement avant la sélection finale du matériau.

Lorsque le fluide contient des solides, des additifs ou des composants corrosifs, incluez les détails et la température réels du fluide dans la demande afin que la configuration du joint puisse être examinée par rapport à la fonction réelle.

Pouce ou métrique ? Comment démarrer la demande de prix

Liste de contrôle de correspondance de remplacement

• Identifiez si le joint existant a été sélectionné en fonction d'une taille d'arbre en pouces ou métrique.
• Mesurez le diamètre de l'arbre d avec précision plutôt que de vous fier uniquement au marquage d'un modèle usé.
• Enregistrez D3, D6 et D7 là où ils sont accessibles.
• Enregistrez L3 et L4 pour un ajustement axial.
• Prenez des photos claires de l’ensemble rotatif complet et du siège fixe.
• Fournir le milieu, la température, la pression et la vitesse.
• Envoyez tous les codes de matériaux connus ou les références de dessins d’équipement.

Note de commande

Pour la taille de 1,375 pouces, veuillez confirmer la dimension D6 avec Qixing avant de commander.

Pourquoi choisir Qixing pour 1A

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour le 1A, notre usine peut travailler à partir de références de tailles en pouces ou métriques, d'échantillons, de dessins et de dimensions d'installation mesurées pour prendre en charge les projets OEM et de remplacement.

Le processus d'achat est simple : identifiez le système de taille, vérifiez les dimensions critiques, confirmez les conditions de service puis finalisez les exigences en matière de matériaux et de production.

Foire aux questions

Quelle gamme de tailles est répertoriée pour le joint mécanique à soufflet en caoutchouc 1A ?

Le tableau en pouces s'étend de 0,375 po à 4 000 po. Le tableau de référence métrique séparé répertorie les tailles d'arbre de 14 mm à 100 mm.

Quelles sont les limites de fonctionnement indiquées pour le 1A ?

La plage de fonctionnement s'étend de -20°C à +120°C, avec une pression jusqu'à 1,4 MPa et une vitesse de glissement jusqu'à 15 m/s.

Quels médias sont répertoriés ?

Eau propre, eaux usées, huile et autres fluides modérément corrosifs.

Quelles dimensions sont publiées pour les tailles en pouces ?

Les principales dimensions en pouces incluent d, D3, D6, D7, L3 et L4.

Que fournit le tableau de référence des métriques ?

Il fournit des valeurs de taille métrique, d, D3 et L3 pour les tailles de référence de 14 à 100 mm.

Puis-je utiliser le tableau métrique seul pour une commande de remplacement ?

C'est un point de départ utile, mais les dimensions réelles de l'installation doivent encore être confirmées avant la production.

Quels codes de matériaux sont répertoriés ?

Anneau stationnaire : V1/Q1/Q2/U2/U1 ; anneau rotatif : B/A/U2/Q2/Q1/U1 ; joint secondaire : P/E/V ; ressort et pièces métalliques : F/G.

Pourquoi la rangée de 1,375 po est-elle marquée pour vérification ?

Veuillez confirmer la dimension D6 pour la taille de 1,375 po avant la production.

Que dois-je envoyer à Qixing pour un devis de remplacement ?

Envoyez la taille de l'arbre en pouces ou métrique, les dimensions D3/D6/D7/L3/L4 si disponibles, le fluide de fonctionnement, la température, la pression, la vitesse et les photos de l'ancien joint.

Qixing peut-il fabriquer des joints 1A personnalisés ?

Qixing peut examiner les exigences OEM et de remplacement à l'aide d'échantillons, de dessins, de mesures et de données d'exploitation.

Tableau des dimensions en pouces 1A

Les dimensions sont en millimètres, sauf la première colonne, qui est la référence en pouces.

Remarque pour la commande :veuillez confirmer la dimension D6 pour la taille de 1,375 po avant la production.

Tableau de référence métrique 1A
