1 joint mécanique à soufflet en caoutchouc

La famille Modèle 1 est disponible en tailles fractionnaires de pouce de 5/8 po à 3 po, avec des références dimensionnelles pour d, D3, D7, L3 et L4. Pour les projets de remplacement, ces dimensions sont plus utiles que le nom du modèle seul, car la taille correcte de l'arbre doit également correspondre à l'espace d'installation radial et axial disponible.

Cela rend le modèle 1 particulièrement pratique pour les projets de remplacement. Les distributeurs et les équipes de maintenance peuvent identifier la taille la plus proche, comparer D3/D7 et L3/L4 avec l'ancien joint, puis confirmer le fluide de travail et les conditions de fonctionnement avant la production.

Spécifications techniques

Détails de conception et d'installation

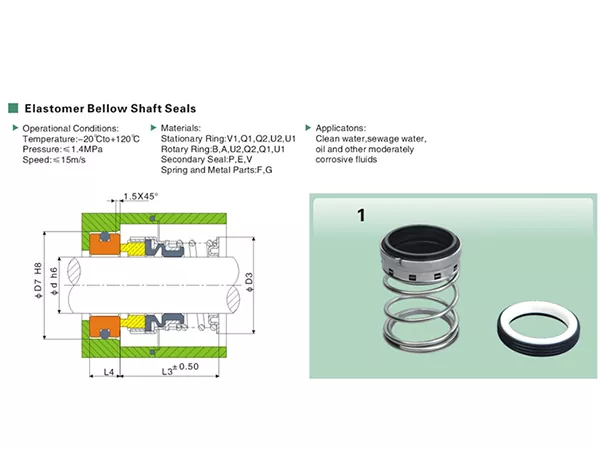

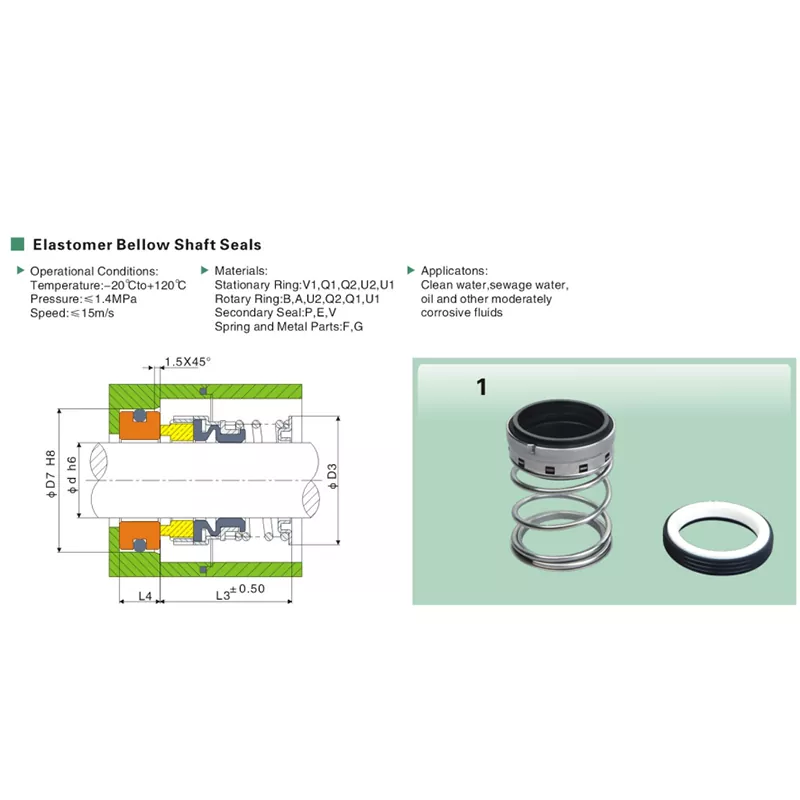

Le modèle 1 utilise un ensemble rotatif à soufflet en élastomère, un ressort hélicoïdal et un siège fixe. Les principales dimensions d'installation incluent D3, D7, L3 et L4, ainsi qu'une référence de chanfrein de 1,5 × 45°. Confirmer ces dimensions avant de commander permet de réduire les erreurs de remplacement et les reprises d'installation.

Codes de matériaux : utilisez le support pour guider le choix

Les options de matériaux sont identifiées par des codes de sélection. Utilisez le code requis là où il est déjà connu, ou fournissez le fluide de travail et les conditions de fonctionnement afin que Qixing puisse examiner une combinaison de matériaux appropriée.

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / U1
• Anneau rotatif : B/A/U2/Q2/Q1/U1.
• Joint secondaire : P / E / V
• Ressort et pièces métalliques : F/G

Pour un devis, les acheteurs connaissant déjà le code requis peuvent l'envoyer directement. Si le code est inconnu, Qixing peut examiner le fluide et les conditions de fonctionnement avant que la combinaison finale de matériaux ne soit confirmée.

Notes d'application

Le joint mécanique à soufflet en caoutchouc 1 convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs. La compatibilité réelle doit toujours être vérifiée par rapport à la teneur en solides, aux additifs, à la concentration et à la température, car ces conditions peuvent varier considérablement d'une application à l'autre.

Pour les applications en dehors des fluides répertoriés (ou proches des limites de température ou de pression indiquées), envoyez les conditions réelles du fluide et de service avec la demande de prix afin que la sélection du matériau puisse être vérifiée avant la production.

Correspondance de remplacement : mesurez avant que l'ancien joint ne soit jeté

• Enregistrez le diamètre de l'arbre d et la taille en fractions de pouce si elle est connue.
• Mesurez D3 et D7 pour vérifier l’enveloppe d’installation radiale.
• Mesurez L3 et L4 pour vérifier l'espace d'installation axial.
• Photographiez séparément l’ensemble rotatif complet et le siège fixe.
• Enregistrez le fluide de travail, la température, la pression et la vitesse de l'arbre.
• Envoyez tout marquage de modèle visible ou code de matériau avec les mesures.

Comment Qixing gère une demande d'offre pour le modèle 1

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour la série Modèle 1, notre usine peut travailler à partir de références de taille, de dimensions, d'anciens échantillons ou de dessins et combiner ces informations avec les conditions de fonctionnement réelles avant de proposer un devis.

Ceci est particulièrement utile pour les projets de remplacement où le marquage de l'ancien modèle est incomplet. Qixing peut utiliser les informations dimensionnelles et d'application pour prendre en charge une correspondance personnalisée sans revendiquer une interchangeabilité universelle.

Foire aux questions

Quelles tailles sont répertoriées pour le joint mécanique à soufflet en caoutchouc 1 ?

Les tailles disponibles vont de 5/8 po à 3 po, correspondant à des diamètres d'arbre de 15,875 mm à 76,2 mm.

Quelles sont les limites de fonctionnement du joint Modèle 1 ?

La plage de fonctionnement s'étend de -20°C à +120°C, avec une pression jusqu'à 1,4 MPa et une vitesse de glissement jusqu'à 15 m/s.

Quels supports sont répertoriés pour le modèle 1 ?

Eau propre, eaux usées, huile et autres fluides modérément corrosifs.

Quelles dimensions dois-je vérifier pour un remplacement ?

Les dimensions de remplacement des clés incluent d, D3, D7, L3 et L4. Comparez ces valeurs avec l'installation existante avant de commander.

Puis-je commander en utilisant uniquement le diamètre de l'arbre ?

Le diamètre de l'arbre identifie la plage de tailles, mais D3, D7, L3 et L4 doivent également être vérifiés pour un projet de remplacement.

Quelles options matérielles sont disponibles ?

Les sélections de matériaux disponibles sont spécifiées par des codes pour la bague stationnaire, la bague rotative, le joint secondaire, le ressort et les pièces métalliques. Contactez Qixing si vous avez besoin d'aide pour confirmer la combinaison appropriée.

Qixing peut-il fabriquer un remplacement à partir d’un échantillon ?

Qixing peut examiner un échantillon, un dessin, des photos et des dimensions ainsi que les conditions de fonctionnement pour une correspondance personnalisée.

Ce joint est-il adapté à tout produit chimique corrosif ?

Pour un service corrosif, fournissez les conditions chimiques et de fonctionnement réelles afin que la combinaison de matériaux puisse être examinée avant la production.

Que dois-je inclure dans une demande de prix ?

Envoyez la taille de l'arbre, les dimensions D3/D7/L3/L4, le fluide, la température, la pression, la vitesse et toutes les photos des anciens joints ou les marquages ​​du modèle.

Qixing prend-il en charge les commandes OEM ?

Oui. Qixing peut examiner les exigences OEM et de remplacement en fonction des dimensions, des échantillons, des dessins et des données d'exploitation.

Tableau des dimensions du modèle 1

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation Modèle 1 face à Qixing.
