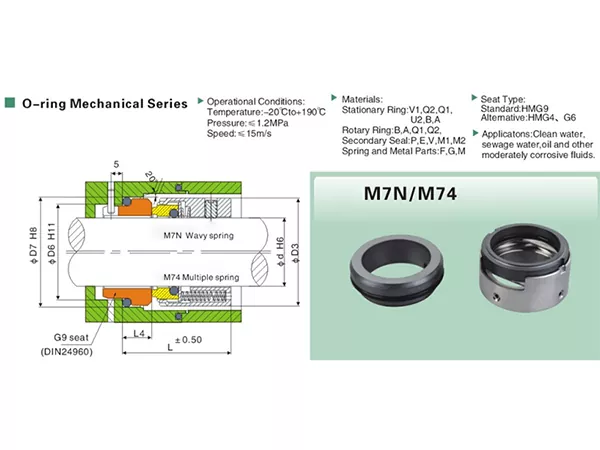

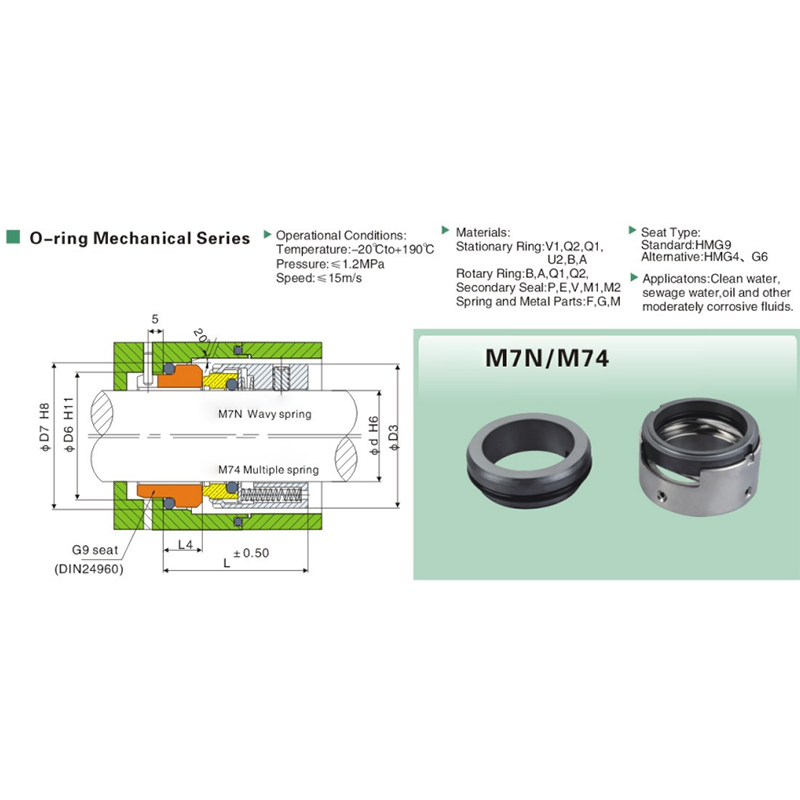

Garniture mécanique multi-ressorts M7N

La garniture mécanique à ressorts multiples M7N utilise un dispositif d'étanchéité secondaire à joint torique et une structure de joint rotatif à ressort. Sa large gamme de tailles métriques le rend pratique pour les nouvelles constructions de pompes, les projets d'entretien de routine et de remplacement où la correspondance dimensionnelle est importante.

Le système de taille M7N couvre des diamètres d'arbre de 14 mm à 100 mm. Pour les travaux de remplacement, le diamètre de l'arbre doit être vérifié avec D3, D2, D1, d1, L1, L2, L3, L5 et la taille de fixation filetée M. Faire correspondre ces dimensions avant la production permet d'éviter les problèmes d'installation causés par le seul nom du modèle.

Principales fonctionnalités

• Garniture mécanique à joint torique pour les applications de pompes industrielles.
• Plage de diamètres d'arbre disponibles : 14-100 mm.
• Plage de température de fonctionnement : -20°C à +190°C.
• Pression de fonctionnement maximale : 1,2 MPa.
• Vitesse de glissement maximale : 15 m/s.
• Siège fixe standard : G9.
• Sièges fixes alternatifs : G6 et G4.
• Plusieurs options de codes de matériaux pour les faces de joint, les joints secondaires, les ressorts et les pièces métalliques.
• Convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs.
• Les dimensions métriques détaillées prennent en charge la correspondance OEM et remplacement.

Spécifications techniques

Sélection des matériaux

Le M7N prend en charge plusieurs combinaisons de codes matériaux pour différentes conditions de fonctionnement. La combinaison finale doit être sélectionnée en fonction du fluide, de la température, de la pression et de la vitesse réels plutôt que du seul numéro de modèle.

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / B / A
• Anneau rotatif : B/A/Q1/Q2.
• Joint secondaire : P / E / V / M1 / ​​M2
• Ressort et pièces métalliques : F/G/M

Sélection des sièges

G9 est le siège fixe standard du M7N, tandis que G6 et G4 sont disponibles comme options de siège alternatives. Pour les projets de remplacement, les dimensions du siège fixe existant doivent être vérifiées avant de changer le type de siège, car la configuration du siège affecte l'ajustement de l'installation.

Guide de candidature

La garniture mécanique à ressorts multiples M7N convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs. Pour les eaux usées, les huiles ou les applications corrosives, la composition et la température réelles du fluide doivent être incluses dans la demande afin que les matériaux du joint frontal et secondaire puissent être examinés.

Lorsque l'application fonctionne à proximité des limites supérieures de pression, de température ou de vitesse, Qixing recommande de confirmer l'ensemble des conditions de fonctionnement avant la production.

Comment sélectionner la bonne taille M7N

• Confirmez le diamètre de l'arbre d.
• Vérifiez D3, D2 et D1 par rapport à l’espace d’installation radial disponible.
• Vérifier d1 pour la fixation et la disposition du siège.
• Comparez L1, L2, L3 et L5 avec le plan d'étanchéité ou d'équipement existant.
• Confirmez la taille de fixation filetée M.
• Fournissez le support de travail réel.
• Fournir la température, la pression et la vitesse de fonctionnement.
• Pour les commandes de remplacement, envoyez des photos claires, un ancien échantillon ou un dessin dimensionnel.

Correspondance de remplacement

Pour les travaux de remplacement, le M7N doit correspondre aux dimensions ainsi qu'au nom du modèle. Le diamètre de l'arbre identifie la taille de base, mais les dimensions radiales, les longueurs axiales et les détails de fixation doivent également correspondre à l'installation existante.

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour les projets M7N, notre usine peut examiner la taille, la configuration des sièges, les exigences en matière de matériaux et les dimensions de remplacement en fonction des données d'exploitation, des échantillons et des dessins.

Si le marquage du modèle d'origine est incomplet, la fourniture de la taille de l'arbre et des dimensions d'installation de la clé donne à Qixing une base plus claire pour l'appariement des produits avant le devis et la production.

Foire aux questions

Quelle gamme de tailles est disponible pour la garniture mécanique multi-ressorts M7N ?

Le M7N est disponible pour des diamètres d'arbre de 14 mm à 100 mm.

Quelle est la plage de température de fonctionnement ?

La plage de températures de fonctionnement est de -20°C à +190°C.

Quelle est la pression maximale de fonctionnement ?

La pression de fonctionnement maximale est de 1,2 MPa.

Quelle est la vitesse maximale de glissement ?

La vitesse maximale de glissement est de 15 m/s.

Quel siège fixe est standard pour le M7N ?

G9 est le siège standard, G6 et G4 étant disponibles en alternative.

Avec quels fluides le M7N peut-il être utilisé ?

Les fluides typiques comprennent l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs.

Quelles dimensions dois-je vérifier pour un remplacement ?

Vérifiez d, D3, D2, D1, d1, L1, L2, L3, L5 et le filetage de fixation M par rapport à l'installation existante.

Puis-je commander uniquement par diamètre d'arbre ?

Le diamètre de l'arbre identifie la taille de la base, mais les dimensions radiales et axiales restantes doivent également être confirmées.

Qixing peut-il correspondre à un échantillon M7N existant ?

Oui. Qixing peut examiner un échantillon, des photos ou des dessins ainsi que les conditions de fonctionnement.

Quelles informations dois-je fournir pour un devis ?

Fournissez la taille de l'arbre, les dimensions clés, le fluide de travail, la température, la pression, la vitesse, les exigences en matière de siège et tout échantillon ou dessin disponible.

Tableau des dimensions M7N

Les dimensions sont en millimètres. Confirmez les dimensions critiques par rapport à l’installation existante avant la production.
