Garniture mécanique à ressorts multiples H7N

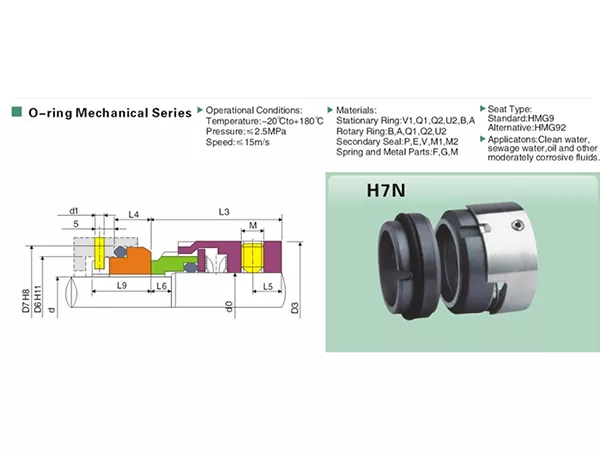

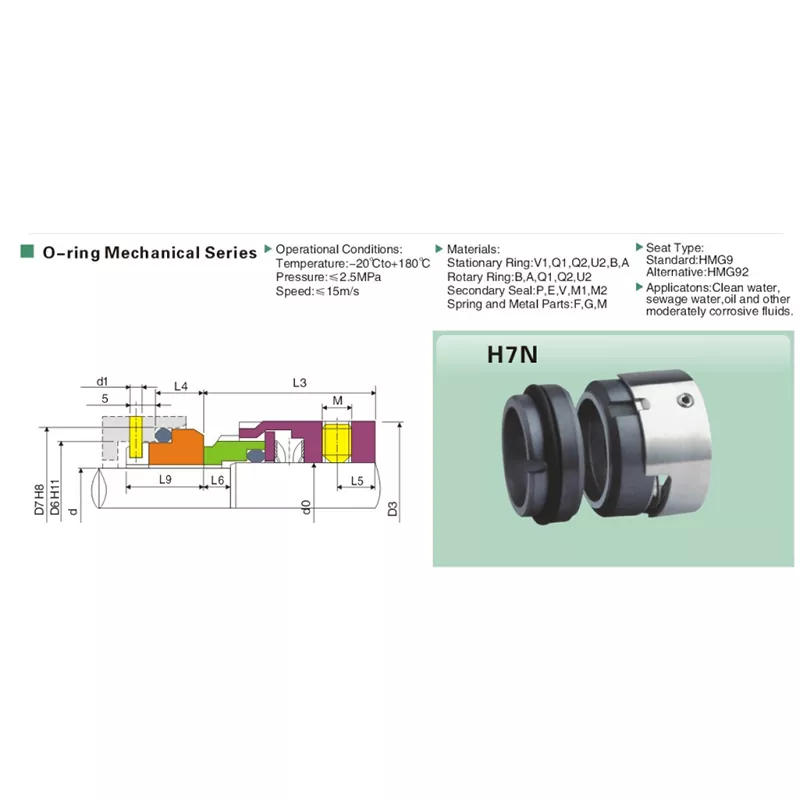

Le joint mécanique à ressorts multiples Qixing H7N est un joint mécanique à joint torique conçu pour une large gamme d'applications de manipulation de fluides. Il est disponible pour des tailles d'arbre de 14 mm à 100 mm et prend en charge des températures de fonctionnement de -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s. Le joint peut être configuré avec plusieurs combinaisons de matériaux de face, de joint secondaire, de ressort et de pièce métallique en fonction des exigences de l'application.

Les fluides typiques répertoriés pour le H7N comprennent l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs. Le type de siège standard est le G9, le G92 étant disponible en alternative.

Principales fonctionnalités

• Garniture mécanique multi-ressorts H7N avec conception d'étanchéité secondaire à joint torique.
• Plage de tailles d'arbre disponible : 14-100 mm.
• Plage de température de fonctionnement : -20°C à +180°C.
• Pression de fonctionnement maximale : 2,5 MPa.
• Vitesse de glissement maximale : 15 m/s.
• Type de siège standard : G9 ; type de siège alternatif : G92.
• Des options de code matériau sont disponibles pour les bagues fixes, les bagues rotatives, les joints secondaires, les ressorts et les pièces métalliques.
• Convient à l'eau propre, aux eaux usées, à l'huile et à d'autres fluides modérément corrosifs, comme indiqué dans les spécifications du produit.

Spécifications techniques

Applications

La garniture mécanique à ressorts multiples H7N peut être envisagée pour la manutention des équipements :

• Eau propre
• Eaux usées
• Huile
• Autres fluides modérément corrosifs

Pour les fluides en dehors de ces catégories répertoriées, confirmez la compatibilité des faces et des élastomères avant la sélection.

Sélection des matériaux

Les options de matériaux sont identifiées par des codes de sélection. Les codes disponibles incluent :

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / B / A
• Anneau rotatif : B/A/Q1/Q2/U2.
• Joint secondaire : P / E / V / M1 / ​​M2
• Ressort et pièces métalliques : F/G/M

Comment sélectionner le bon joint H7N

Pour une confirmation et un devis plus rapides du modèle, fournissez les informations suivantes avec votre demande :

• Diamètre d'arbre requis (d).
• Milieu de travail/fluide.
• Température de fonctionnement.
• Pression de service.
• Vitesse de rotation ou de glissement.
• Combinaison de codes de matériau requise, si elle est déjà spécifiée.
• Type de siège requis (G9 ou G92), si connu.

Considérations relatives à la conception et à la sélection du H7N

Le produit est classé H7N dans le cadre d'une série de garnitures mécaniques à joints toriques et l'identifie comme une conception à ressorts multiples. Pour la sélection du produit, l'étape la plus importante consiste à faire correspondre la taille du joint, les limites de fonctionnement, la disposition des sièges et la combinaison matériau-code aux conditions réelles de l'équipement et du fluide plutôt que de se fier uniquement au nom du modèle.

La série H7N couvre des diamètres d'arbre de 14 mm à 100 mm. Étant donné que le tableau dimensionnel change en fonction de la taille de l'arbre, les acheteurs remplaçant un joint existant doivent comparer le diamètre de l'arbre et les dimensions d'installation indiquées avant de commander. Ceci est particulièrement important lorsque le H7N est destiné à remplacer une garniture mécanique existante.

Les spécifications du produit donnent une plage de température de -20°C à +180°C, une pression maximale de 2,5 MPa et une vitesse de glissement maximale de 15 m/s. Ces valeurs décrivent l'enveloppe de fonctionnement indiquée, mais la limite finale utilisable peut également dépendre des matériaux de face et élastomères sélectionnés, du fluide manipulé et des conditions réelles de l'équipement. Lorsque l'application est proche des limites indiquées, fournissez les données de fonctionnement complètes pour confirmation.

Pour le siège fixe, G9 est répertorié comme option standard et G92 comme alternative. Si un joint de remplacement doit être adapté à une installation existante, le type de siège et les dimensions pertinentes doivent être confirmés avec l'ensemble de joint rotatif.

Correspondance des remplacements et des approvisionnements

Pour les demandes de remplacement et d'achat, la désignation du modèle H7N est un point de départ utile, mais elle doit être étayée par des informations dimensionnelles et opérationnelles. La fourniture des détails suivants peut réduire les allers-retours lors de la confirmation du modèle :

• Modèle de joint existant ou référence, si disponible.
• Diamètre de l'arbre et dimensions d'installation de la clé.
• Informations sur la pompe ou l’équipement, lorsqu’elles sont disponibles.
• Fluide de travail et présence de solides ou de composants corrosifs.
• Température et pression de fonctionnement normales et maximales.
• Vitesse de rotation ou vitesse de glissement requise.
• Type de siège préféré et combinaison de code matériau, si déjà spécifié.

Si le joint d'origine est usé ou si le marquage du modèle n'est pas clair, la correspondance dimensionnelle devient particulièrement importante. Une photo claire de l'ancien joint ainsi que la taille de l'arbre et les conditions de fonctionnement peuvent également être utilisées comme informations complémentaires pour l'appariement des produits.

Notes de sélection des applications

Les spécifications du produit répertorient l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs pour cette série. Ces catégories couvrent différentes conditions chimiques et de fonctionnement, de sorte que le nom du fluide à lui seul ne suffit pas à déterminer la combinaison finale de matériaux. Pour les eaux usées ou les fluides contenant des particules en suspension, ainsi que pour les huiles ou les fluides corrosifs contenant des additifs inhabituels, fournissez les détails réels du fluide avant de confirmer les matériaux d'étanchéité.

Pour les applications en dehors des catégories de supports indiquées dans les spécifications du produit, Qixing doit d'abord vérifier les conditions de fonctionnement demandées et la compatibilité des matériaux avant de présenter une configuration. Cela évite de présenter une allégation d’utilisation universelle non étayée pour le H7N.

Pourquoi choisir Qixing comme fabricant de H7N

En tant que fabricant et usine de garnitures mécaniques multi-ressorts H7N, Qixing peut prendre en charge l'appariement des produits et la sélection personnalisée en fonction de la taille de votre arbre, des dimensions d'installation, du fluide de travail et des données de fonctionnement. Pour les demandes de remplacement, notre usine peut examiner les informations dimensionnelles et les photos ainsi que la référence du modèle avant le devis. Ce flux de travail basé sur le fabricant aide les acheteurs à confirmer la configuration demandée tout en gardant la sélection fondée sur les données techniques fournies.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique multi-ressorts H7N ?

Les spécifications du produit répertorient les tailles H7N allant de 14 mm à 100 mm de diamètre d'arbre.

Quelles sont les limites de fonctionnement du H7N ?

La plage de fonctionnement indiquée est de -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s.

Avec quels fluides le H7N peut-il être utilisé ?

Les spécifications du produit répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs.

Quels types de sièges sont disponibles ?

Le siège standard indiqué est le G9 et le siège alternatif est le G92.

Comment choisir la bonne taille H7N ?

Commencez par le diamètre de l'arbre, puis confirmez les exigences dimensionnelles et les conditions de fonctionnement par rapport au tableau des tailles.

Puis-je utiliser le H7N pour un fluide fortement corrosif ?

les spécifications du produit ne mentionnent que les fluides modérément corrosifs. Pour les fluides plus corrosifs, la compatibilité des matériaux et les conditions de fonctionnement complètes doivent être confirmées avant la sélection.

Quelles informations dois-je envoyer pour un devis H7N ?

Envoyez le diamètre d'arbre requis, le fluide de travail, la température de fonctionnement, la pression, la vitesse et toute exigence connue en matière de siège ou de code de matériau. Si la demande concerne un remplacement, incluez la référence du modèle existant et les dimensions disponibles.

Quelle est la différence entre les options G9 et G92 ?

Les spécifications du produit identifient le G9 comme siège standard et le G92 comme siège alternatif. Il ne fournit pas de comparaison détaillée des performances, le choix correct doit donc être confirmé à partir des exigences d'installation et dimensionnelles.

La combinaison de matériaux H7N peut-elle être modifiée pour différents supports ?

Les spécifications du produit répertorient plusieurs codes de matériaux pour la bague stationnaire, la bague rotative, le joint secondaire, le ressort et les pièces métalliques. La combinaison finale doit être sélectionnée en fonction du fluide manipulé et des conditions de fonctionnement.

Le numéro de modèle suffit-il à lui seul pour commander un joint H7N de remplacement ?

Pas toujours. Pour une correspondance de remplacement plus fiable, confirmez le diamètre de l'arbre, les données dimensionnelles, la disposition du siège et les conditions de fonctionnement en plus de la désignation du modèle.

Pour les acheteurs recherchant un fabricant, une usine ou un fournisseur de garniture mécanique à ressorts multiples H7N, la correspondance de la taille et des conditions de fonctionnement doit être effectuée avant l'achat. Qixing peut prendre en charge une sélection personnalisée en examinant le diamètre de l'arbre, le fluide, la pression, la température, la vitesse, le type de siège et les codes de matériaux disponibles avant le devis d'usine et la confirmation de la production.

Tableau des dimensions H7N

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation H7N face à Qixing.
