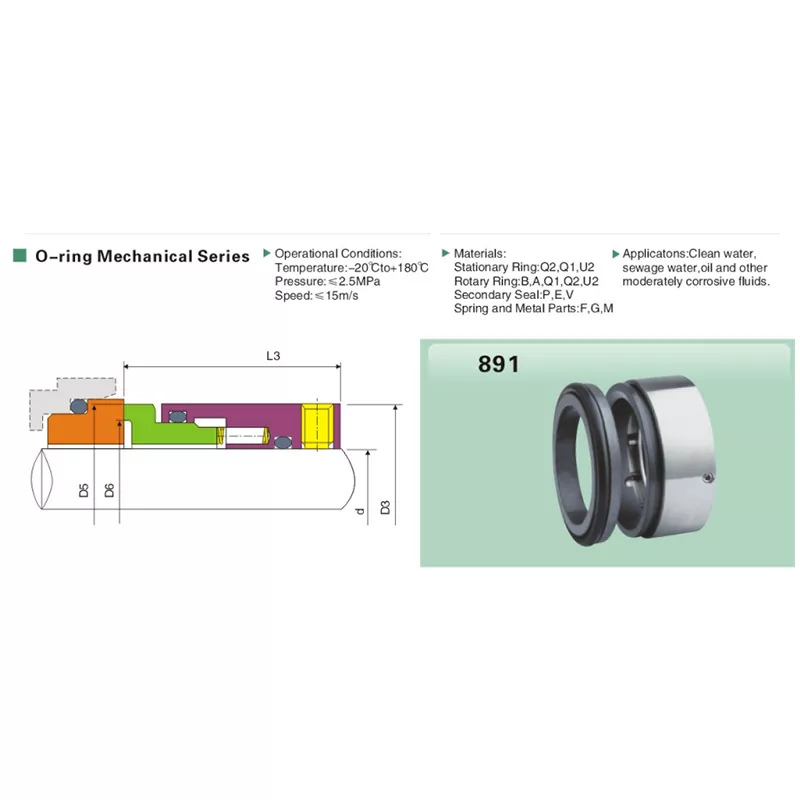

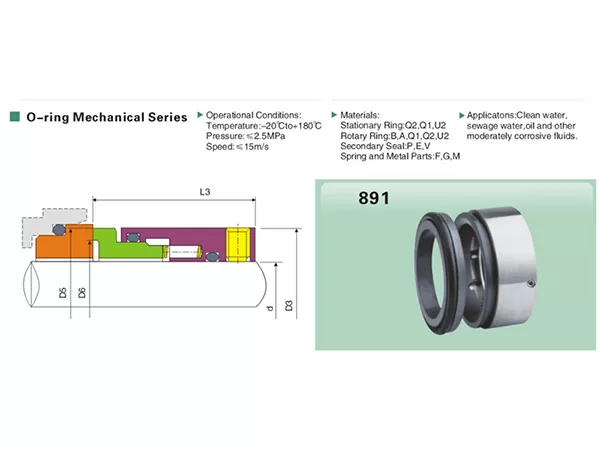

Garniture mécanique multi-ressorts 891

Une garniture mécanique multi-ressorts utilise plusieurs petits ressorts hélicoïdaux répartis autour de la tête d’étanchéité au lieu d’un grand ressort. Les ressorts chargent la face rotative uniformément sur tout le pourtour, ce qui permet à la conception de fonctionner à une pression et une vitesse plus élevées qu'un joint à ressort unique :

• Pression plus élevée - jusqu'à 2,5 MPa, contre environ 1,0 MPa pour les joints à ressort unique typiques
• Chargement uniforme des faces - pas de point haut en rotation, donc les faces s'usent uniformément
• Meilleur en termes de vitesse et de désalignement - la force du ressort équilibrée fonctionne plus doucement à haut régime

Pour les pompes chimiques, à hydrocarbures et de process, la conception à ressorts multiples constitue la configuration par défaut. Le 891 est le joint mécanique multi-ressorts le plus expédié de l'usine de Qixing.

Pourquoi les acheteurs choisissent le 891

Deux raisons, au-delà de l'enveloppe 2,5 MPa / 15 m/s. Premièrement, les systèmes métriques et impériaux dans un seul catalogue : peu d'usines de joints chinoises stockent des tailles en pouces, de sorte que la garniture mécanique à ressorts multiples 891 est un choix naturel pour les acheteurs nord-américains, les équipementiers marins et les MRO pétroliers et gaziers qui ont besoin d'arbres en fractions de pouce. Deuxièmement, une flexibilité totale des matériaux : toute combinaison de faces en céramique, carbone, SiC ou TC, élastomère NBR/EPDM/FKM et ressorts SS304/SS316/Hastelloy, spécifiées à la commande sans frais d'outillage supérieurs au MOQ.

Caractéristiques

Dimensions - Métrique (mm)

Le diamètre de l'arbre d est l'alésage de la cavité du joint. Confirmez avant de commander.

Dimensions - Impérial

Tailles d'arbre en pouces de 1 000" à 4 000" par pas de 1/8", alésages en millimètres. La gamme impériale est unique à Qixing pour cette taille et ce délai de livraison.

Applications

• Traitement chimique - transfert d'acide, d'alcali et de solvant (faces FKM + TC/SiC)
• Raffinage du pétrole et pétrochimie - pompes à hydrocarbures légers et lourds
• Eau et eaux usées - pompes de surpression et de relevage haute pression
• Pâtes et papiers - liqueurs noires, eaux blanches, auxiliaire de chaudière de récupération
• Marine et construction navale - refroidissement eau de mer, ballast, transfert de marchandises (calibrage impérial)
• Exploitation minière - transfert de boues avec paire de faces TC/TC
• Fabrication de pompes OEM - fourniture en gros de garnitures mécaniques à ressorts multiples

Fabrication

Visages rodées jusqu'à une planéité ≤ 0,0009 mm et vérifiées optiquement. Charges à ressorts multiples testées par lots par rapport à une jauge principale. Métallurgie printanière adaptée aux médias sur commande. Chaque sceau porte un numéro de lot traçable ; Le certificat de conformité et le certificat de matériau sont livrés avec la commande sans frais supplémentaires pour les comptes OEM et MRO.

Foire aux questions

En quoi le 891 est-il différent d'un joint à ressort unique ?

Un joint à ressort unique charge la face en un point qui tourne avec l'arbre, provoquant une usure inégale et un plafonnement proche de 1,0 MPa. Le 891 utilise plusieurs ressorts pour une charge uniforme et environ 2,5 fois la capacité de pression. Au-dessus de 1,0 MPa ou 13 m/s, la conception multi-ressorts est le choix standard.

Quelle est la pression maximale du 891 ?

2,5 MPa continu, bidirectionnel. De courtes pointes de pression plus élevées sont tolérables mais doivent être examinées avec Qixing lors du devis afin que la bonne paire de faces et la bonne qualité de ressort soient spécifiées.

Fournissez-vous le 891 dans des tailles d'arbre impériales ?

Oui - 1 000" à 4 000" par pas de 1/8", aux côtés du système métrique 25-100 mm. Navires impériaux dans le même délai de livraison que le système métrique, sans frais d'outillage supplémentaires au-dessus du MOQ.

Le 891 peut-il gérer des produits chimiques agressifs ?

Avec des faces TC/SiC ou TC/TC et un élastomère FKM, il gère les acides, alcalis et solvants faibles à modérés. Pour les acides forts ou les tâches agressives à haute température, utilisez plutôt le joint mécanique résistant aux produits chimiques Qixing 58B/59B.

Citation

Envoyez la taille de l'arbre, la paire de matériaux de face et le support pour un devis le jour même. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM 15-25 jours. Achetez la garniture mécanique multi-ressorts 891 directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.
