Garniture mécanique à ressorts multiples H74D

Les spécifications du produit indiquent des températures de fonctionnement de -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s. L'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs sont répertoriés comme supports d'application. Le G92 est le siège fixe standard, les G9, G4 et G6 étant répertoriés comme alternatives.

Principales fonctionnalités

• Garniture mécanique multi-ressorts H74D avec étanchéité secondaire à joint torique.

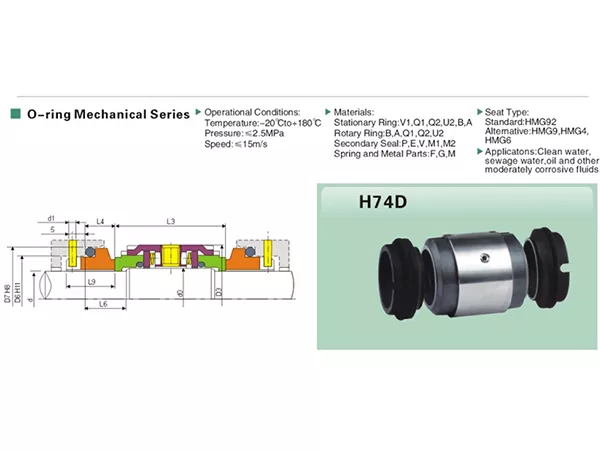

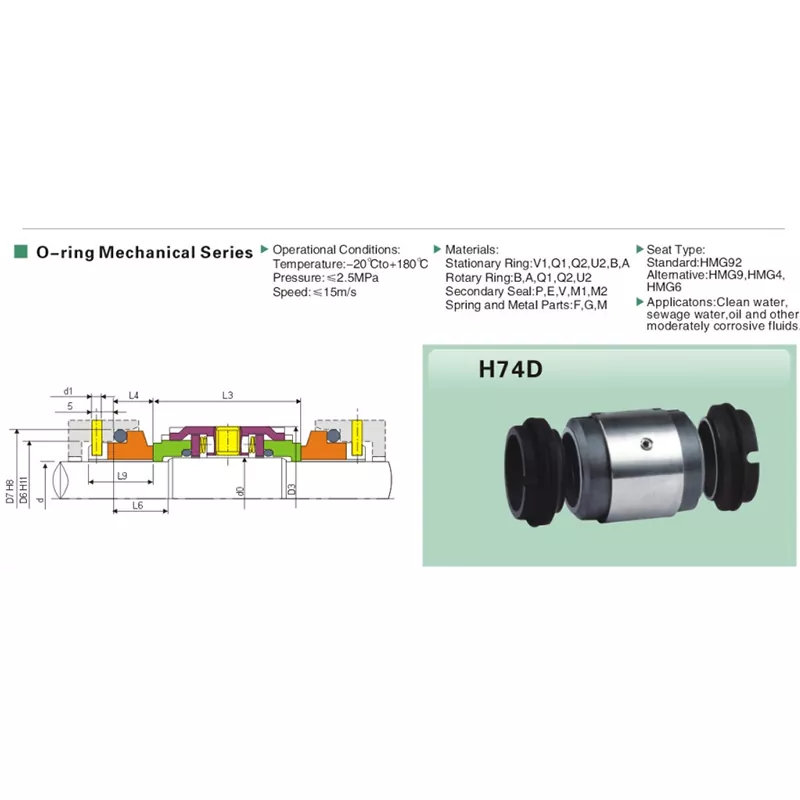

• Disposition de garniture mécanique double illustrée dans le dessin des spécifications du produit.
• Plage de tailles d'arbre disponible : 14-100 mm.
• Plage de température de fonctionnement : -20°C à +180°C.
• Pression de fonctionnement maximale indiquée : 2,5 MPa.
• Vitesse de glissement maximale indiquée : 15 m/s.
• Type de siège standard : G92 ; types de sièges alternatifs : G9, G4 et G6.
• Plusieurs options de codes de matériaux sont répertoriées pour les anneaux fixes, les anneaux rotatifs, les joints secondaires, les ressorts et les pièces métalliques.
• Répertorié pour l'eau propre, les eaux usées, l'huile et autres fluides modérément corrosifs.
• La personnalisation en usine et l'adéquation des produits peuvent être discutées en fonction de la taille de l'arbre, du support et des conditions de fonctionnement.

Spécifications techniques

Applications

La garniture mécanique multi-ressorts H74D peut être envisagée pour la manutention des équipements :

• Eau propre
• Eaux usées
• Huile
• Autres fluides modérément corrosifs

Pour les supports en dehors de ces catégories répertoriées, la compatibilité des matériaux et les conditions de fonctionnement doivent être confirmées avant la sélection.

Sélection des matériaux

Les spécifications du produit fournissent des choix de matériaux sous forme de codes. Pour éviter d'attribuer des noms de matériaux non pris en charge, cette page conserve ces codes exactement tels qu'ils sont répertoriés :

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / B / A
• Anneau rotatif : B/A/Q1/Q2/U2.
• Joint secondaire : P / E / V / M1 / ​​M2
• Ressort et pièces métalliques : F/G/M

Considérations de conception et de sélection du H74D

Le H74D appartient à la série mécanique de joints toriques des spécifications du produit et est présenté avec un agencement de garniture mécanique double. Pour la sélection, le modèle doit être vérifié ainsi que le diamètre de l'arbre, les dimensions d'installation, la disposition des sièges, la combinaison matériau-code et les conditions de fonctionnement réelles.

La gamme de tailles H74D commence à 14 mm et s'étend jusqu'à 100 mm. Les dimensions telles que d0, D3, D6, D7, d1, L6, L3, L4 et L9 varient selon la taille. Une commande de remplacement ne doit donc pas reposer uniquement sur la désignation H74D ; la taille de l'arbre et les dimensions d'installation doivent également être confirmées par rapport au joint existant ou au dessin de l'équipement.

Les spécifications du produit indiquent -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s. L'adéquation réelle peut également dépendre de la combinaison de matériaux, des propriétés du fluide, de la lubrification et des conditions de l'équipement. Les applications proches des limites indiquées doivent être examinées avec des données d'exploitation complètes.

Le G92 est répertorié comme siège standard, tandis que les G9, G4 et G6 sont des alternatives. Les spécifications techniques ne fournissent pas de comparaison détaillée des performances entre ces options de siège, la sélection doit donc être basée sur la géométrie d'installation requise et les détails d'application confirmés.

Correspondance des remplacements et des approvisionnements

Pour l'achat de remplacement, fournissez le modèle de joint existant, le diamètre de l'arbre, les dimensions d'installation disponibles, le fluide de travail, la température, la pression, la vitesse, les exigences en matière de siège et tout code de matériau connu. Des photos claires du joint complet et du siège fixe peuvent également aider Qixing à comparer la taille demandée avec l'assemblage existant.

Qixing fabrique et fournit des garnitures mécaniques et prend en charge une correspondance personnalisée lorsqu'une configuration standard ne répond pas entièrement à l'installation requise. La confirmation dimensionnelle est importante avant la production ou l'offre, en particulier lorsque l'identification du sceau d'origine est incomplète.

Notes de sélection des applications

Les spécifications du produit répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs. Ces milieux peuvent représenter différentes conditions de fonctionnement, c'est pourquoi les matières en suspension, les additifs, la concentration, la température et d'autres détails sur les fluides doivent être fournis lorsqu'ils peuvent affecter la sélection des matériaux.

Pour les supports ne répondant pas à la description des spécifications du produit, Qixing doit examiner toutes les conditions de fonctionnement avant de confirmer une configuration. Cela maintient le processus de sélection techniquement fondé sans faire d’allégations d’utilisation universelle non étayées.

Comment commander/demander un devis

Pour une confirmation plus rapide du modèle et un devis d’usine, envoyez :

• Diamètre d'arbre requis (d).
• Milieu de travail/fluide.
• Température de fonctionnement.
• Pression de service.
• Vitesse de rotation ou de glissement.
• Combinaison de codes de matériau requise, si elle est connue.
• Type de siège requis (G92, G9, G4 ou G6), si connu.
• Modèle de joint existant, dimensions ou photos claires pour les demandes de remplacement.
• Quantité requise et éventuelles exigences de personnalisation.

Pourquoi choisir Qixing comme fabricant de votre H74D

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques pour les clients industriels. Pour les demandes H74D, notre usine peut examiner la taille de l'arbre, les dimensions, le fluide et les conditions de fonctionnement pour prendre en charge l'appariement des produits, la sélection du code matériau et les exigences personnalisées.

Pour les projets de remplacement, Qixing peut comparer la référence du modèle avec les données dimensionnelles et les photos avant le devis. Cette approche directe en usine aide les acheteurs à communiquer clairement les exigences techniques tout en gardant la configuration demandée liée aux conditions réelles de fonctionnement et d'installation.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique multi-ressorts H74D ?

Les spécifications du produit répertorient les tailles d'arbre H74D de 14 mm à 100 mm.

Quelles sont les limites de fonctionnement répertoriées du H74D ?

Les spécifications du produit indiquent des températures de -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s.

Avec quels fluides le H74D peut-il être utilisé ?

Les spécifications techniques répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs.

La H74D est-elle une garniture mécanique double ?

le dessin des spécifications du produit montre le H74D avec une disposition à double garniture mécanique dans la série mécanique à joint torique.

Quels types de sièges sont disponibles pour le H74D ?

G92 est le siège standard, tandis que G9, G4 et G6 sont disponibles comme options de siège alternatives.

Comment choisir la bonne taille H74D ?

Commencez par le diamètre de l'arbre, puis confirmez les dimensions d0, D3, D6, D7, d1, L6, L3, L4 et L9 ainsi que les conditions de fonctionnement.

Qixing peut-il personnaliser la garniture mécanique H74D ?

Qixing est un fabricant et fournisseur d'usine. Les exigences personnalisées peuvent être examinées en fonction des dimensions, des matériaux, des conditions de fonctionnement et des détails de la commande requis.

Quelles informations dois-je envoyer pour un devis ?

Envoyez la taille de l'arbre, le fluide, la température, la pression, la vitesse, les exigences en matière de siège, les exigences en matériaux, la quantité et, pour le remplacement, le modèle existant, les dimensions et les photos.

Le H74D peut-il être utilisé pour des fluides fortement corrosifs ?

les spécifications du produit indiquent uniquement d’autres fluides modérément corrosifs. Un service corrosif plus résistant nécessite une confirmation détaillée de la compatibilité du support et des matériaux avant la sélection.

Le numéro de modèle H74D suffit-il à lui seul pour une commande de remplacement ?

Pas toujours. Une correspondance plus fiable devrait inclure la taille de l'arbre, les dimensions d'installation, la disposition du siège et les conditions de fonctionnement en plus de la désignation du modèle.

Tableau des dimensions H74D

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation H74D face à Qixing.
