Garniture mécanique multi-ressorts M74
Le joint mécanique à ressorts multiples Qixing M74 s'adapte à presque toutes les cavités de pompe européennes. Évaluée à +190 °C et 1,2 MPa dans des tailles d'arbre de 14 mm à 100 mm, c'est la garniture mécanique multi-ressorts qui précise lorsque la flexibilité de la cavité du siège et le service à haute température comptent plus que la pression maximale. Achetez directement depuis l'usine Qixing en Chine.
En un coup d'œil
| Types de sièges | Norme G9 (DIN 24960) ; Alternatives G4 et G6 |
| Température | -20°C à +190°C (élastomère FKM) |
| Pression | ≤ 1,2 MPa |
| Vitesse de l'arbre | ≤ 15 m/s |
| Tailles d'arbre | 14 mm à 100 mm (30 tailles) |
| Construction | Ressorts hélicoïdaux multiples, à une extrémité, bidirectionnels |
| Délai de mise en œuvre | 3 à 7 jours de stock ; 15-25 jours OEM personnalisé |
Trois types de sièges, une gamme de joints
Le siège est ce qui décide si un joint tombe dans une cavité de pompe donnée. The M74 ships in three standard seats, so a single stocked size covers most centrifugal pump geometries on the market - which is why MRO distributors can replace several legacy seal SKUs with one M74:
- G9 (DIN 24960) -le siège standard et le profil européen le plus courant ; environ 70 % des commandes de M74 sont expédiées avec.
- G4 -profil à cavité plus profonde pour les anciens corps de pompe européens.
- G6-Cavité de type API pour corps de pompe modernes.
Caractéristiques
| Paramètre | Valeur | Paramètre | Valeur |
| Diamètre de l'arbre | 14 mm à 100 mm | Visage stationnaire | SiC / TC / Céramique |
| Température | -20°C à +190°C | Face rotative | Carbone / SiC / TC |
| Pression | ≤ 1,2 MPa | Élastomère | NBR/EPDM/FKM |
| Vitesse de l'arbre | ≤ 15 m/s | Ressort et métal | SS304/SS316 |
Tableau des dimensions
Toutes les dimensions en millimètres. Confirmez le diamètre de l'arbre au niveau de la cavité du joint avant de commander.

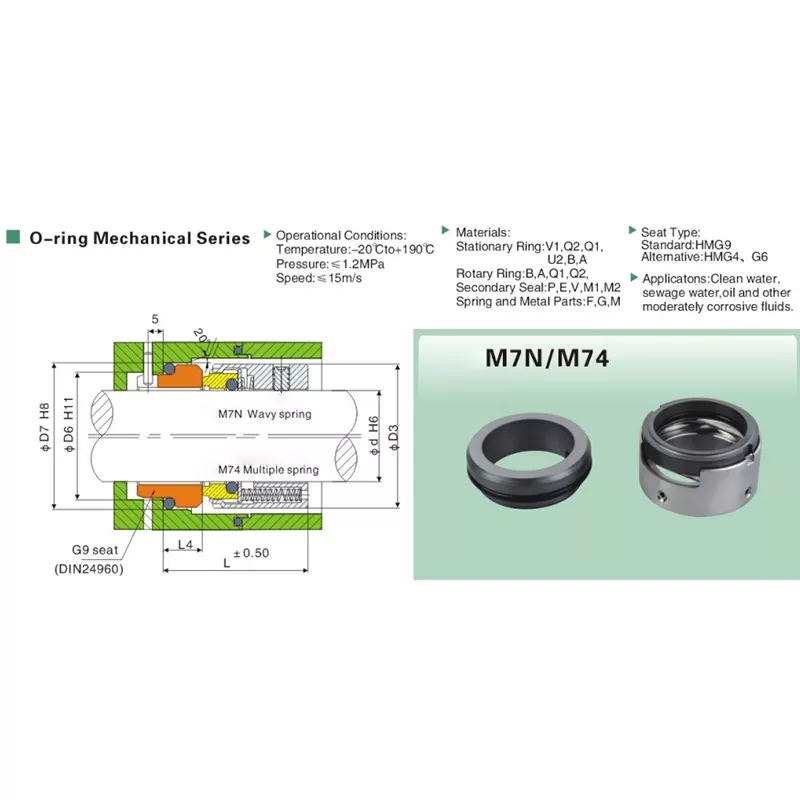

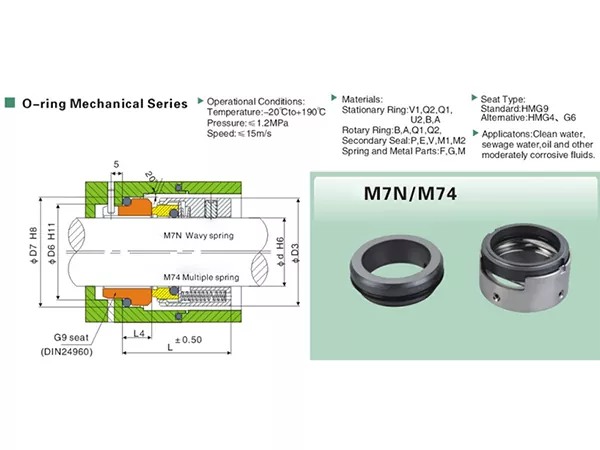

| Modèle | d | D3 | D6 | J7 | L | L4 |
| M74-14 | 14 | 25.0 | 21 | 25.0 | 35.0 | 10.0 |
| M74-16 | 16 | 27.0 | 23 | 27.0 | 35.0 | 10.0 |
| M74-18 | 18 | 33.0 | 27 | 33.0 | 37.5 | 11.5 |
| M74-20 | 20 | 35.0 | 29 | 35.0 | 37.5 | 11.5 |
| M74-22 | 22 | 37.0 | 31 | 37.0 | 37.5 | 11.5 |
| M74-24 | 24 | 39.0 | 33 | 39.0 | 40.0 | 11.5 |
| M74-25 | 25 | 40.0 | 34 | 40.0 | 40.0 | 11.5 |
| M74-28 | 28 | 43.0 | 37 | 43.0 | 42.5 | 11.5 |
| M74-30 | 30 | 45.0 | 39 | 45.0 | 42.5 | 11.5 |
| M74-32 | 32 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-33 | 33 | 48.0 | 42 | 48.0 | 42.5 | 11.5 |
| M74-35 | 35 | 50.0 | 44 | 50.0 | 45.0 | 11.5 |
| M74-38 | 38 | 55.0 | 49 | 56.0 | 45.0 | 14.0 |
| M74-40 | 40 | 57.0 | 51 | 58.0 | 45.0 | 14.0 |
| M74-43 | 43 | 60.0 | 54 | 61.0 | 45.0 | 14.0 |
| M74-45 | 45 | 62.0 | 56 | 63.0 | 45.0 | 14.0 |
| M74-48 | 48 | 65.0 | 59 | 66.0 | 45.0 | 14.0 |
| M74-50 | 50 | 67.0 | 62 | 70.0 | 47.5 | 15.0 |
| M74-53 | 53 | 70.0 | 65 | 73.0 | 47.5 | 15.0 |
| M74-55 | 55 | 72.0 | 67 | 75.0 | 47.5 | 15.0 |
| M74-58 | 58 | 79.0 | 70 | 78.0 | 52.5 | 15.0 |
| M74-60 | 60 | 81.0 | 72 | 80.0 | 52.5 | 15.0 |
| M74-63 | 63 | 84.0 | 75 | 83.0 | 52.5 | 15.0 |
| M74-65 | 65 | 86.0 | 77 | 85.0 | 52.5 | 15.0 |
| M74-68 | 68 | 89.0 | 81 | 90.0 | 52.5 | 18.0 |
| M74-70 | 70 | 91.0 | 83 | 92.0 | 60.0 | 18.0 |
| M74-75 | 75 | 99.0 | 88 | 97.0 | 60.0 | 18.0 |
| M74-80 | 80 | 104.0 | 95 | 105.0 | 60.0 | 18.2 |
| M74-85 | 85 | 109.0 | 100 | 110.0 | 65.0 | 18.2 |
| M74-90 | 90 | 114.0 | 105 | 115.0 | 65.0 | 18.2 |
| M74-95 | 95 | 119.0 | 110 | 120.0 | 65.0 | 17.2 |
| M74-100 | 100 | 124.0 | 115 | 125.0 | 65.0 | 17.2 |
Comment spécifier votre M74
Quatre choix définissent une commande de garniture mécanique à ressorts multiples M74 ; confirmez chacun lors du devis et Qixing s'occupe du reste :
- Taille de l'arbre -14 à 100 mm, mesuré au niveau de la cavité du joint (pas sur la plaque signalétique de la pompe).
- Type de siège -Norme G9, G4 ou G6 ; aucune pénalité de délai pour aucun des trois.
- Paire de visages -Céramique/Carbone (eau propre), SiC/Carbone (eaux usées), SiC/SiC (huile chaude), TC/Carbone (produit chimique doux), TC/TC (service sévère).
- Élastomère -NBR (eau), EPDM (eau chaude, CIP, produits chimiques faibles), FKM (gamme complète +190°C et fluides agressifs).
Applications
- Traitement chimique - pompes de transfert et doseuses moyennement corrosives (élastomère FKM)
- Pharmaceutique et biotechnologique - Pompes de transfert de qualité USP
- Agroalimentaire, boissons et produits laitiers - Boucles CIP et transfert de produits (élastomère EPDM)
- Locaux techniques CVC - circulation d'eau glacée, d'eau chaude et de condenseur
- Eaux industrielles et eaux usées - service de surpression, de transfert et de relevage
- Fabrication de pompes OEM - fourniture en gros de garnitures mécaniques à ressorts multiples pour les plateformes de marque privée
Fabrication
Faces rodées jusqu'à une planéité ≤ 0,0009 mm et vérifiées optiquement. Charge de fermeture à ressorts multiples testée par lots par rapport à une jauge principale ; Duromètre du joint torique vérifié lors de l'inspection à l'arrivée. Les pièces défectueuses sont mises au rebut et non retravaillées. Certificat de conformité, certificats de matériaux et rapports dimensionnels disponibles sur demande sans frais supplémentaires pour les comptes OEM.
Citation
Envoyez la taille de l'arbre, le type de siège, la paire de faces et le support pour un devis le jour même. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM 15-25 jours. Achetez la garniture mécanique multi-ressorts M74 directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.
