Garniture mécanique multi-ressorts M74D

Les spécifications du produit répertorient l'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs comme supports d'application. Le siège fixe standard est le G92, tandis que les G9, G4 et G6 sont répertoriés comme options de siège alternatives.

Principales fonctionnalités

• Garniture mécanique multi-ressorts M74D avec une conception d'étanchéité secondaire à joint torique.

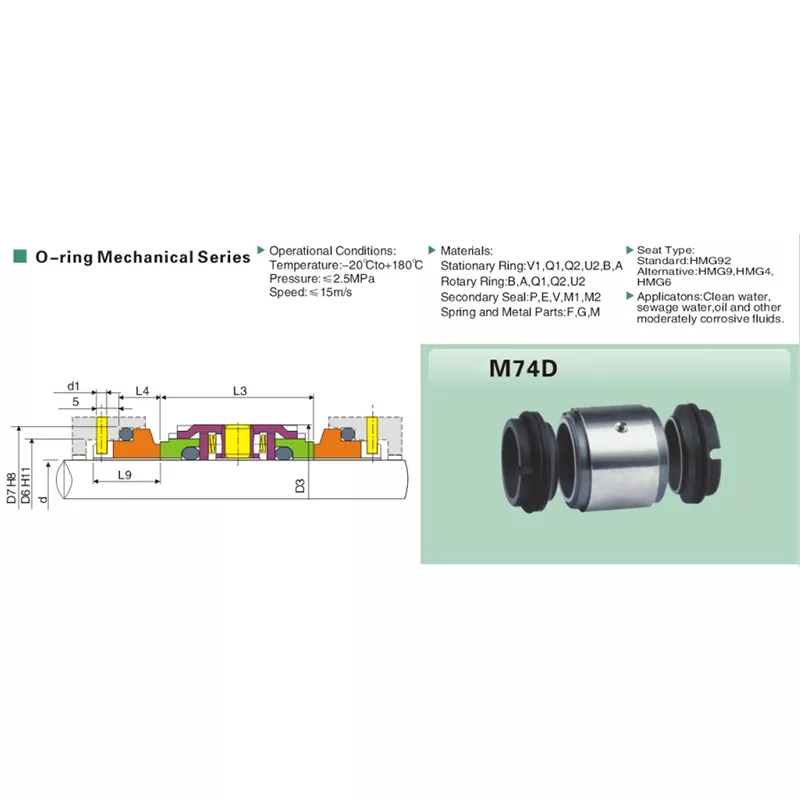

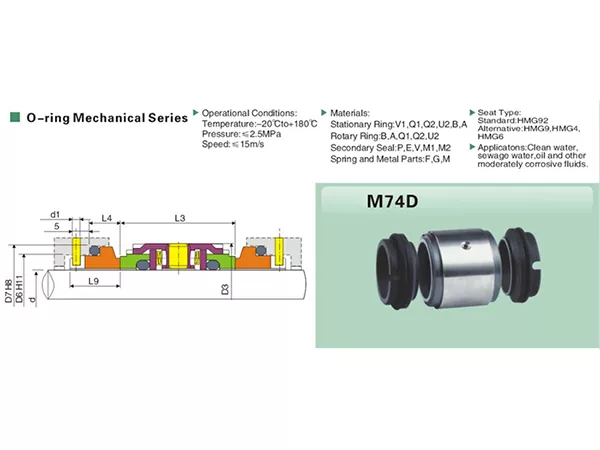

• Disposition de la garniture mécanique double comme indiqué dans le dessin des spécifications du produit.
• Plage de tailles d'arbre disponible : 18-100 mm.
• Plage de température de fonctionnement : -20°C à +180°C.
• Pression de fonctionnement maximale indiquée : 2,5 MPa.
• Vitesse de glissement maximale indiquée : 15 m/s.
• Type de siège standard : G92 ; types de sièges alternatifs : G9, G4 et G6.
• Plusieurs options de codes de matériaux sont répertoriées pour les anneaux fixes, les anneaux rotatifs, les joints secondaires, les ressorts et les pièces métalliques.
• Répertorié pour l'eau propre, les eaux usées, l'huile et autres fluides modérément corrosifs.

Spécifications techniques

Applications

La garniture mécanique à ressorts multiples M74D peut être envisagée pour la manutention des équipements :

• Eau propre
• Eaux usées
• Huile
• Autres fluides modérément corrosifs

Pour les fluides en dehors de ces catégories répertoriées, confirmez la compatibilité des faces et des élastomères avant la sélection.

Sélection des matériaux

Les options de matériaux sont identifiées par des codes de sélection. Les codes disponibles incluent :

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / B / A
• Anneau rotatif : B/A/Q1/Q2/U2.
• Joint secondaire : P / E / V / M1 / ​​M2
• Ressort et pièces métalliques : F/G/M

Comment sélectionner le bon joint M74D

Pour une confirmation et un devis plus rapides du modèle, fournissez les informations suivantes avec votre demande :

• Diamètre d'arbre requis (d).
• Milieu de travail/fluide.
• Température de fonctionnement.
• Pression de service.
• Vitesse de rotation ou de glissement.
• Combinaison de codes de matériau requise, si elle est déjà spécifiée.
• Type de siège requis (G92, G9, G4 ou G6), si connu.
• Modèle de joint existant, dimensions ou photos claires pour les demandes de remplacement.

Considérations de conception et de sélection du M74D

Le produit fait partie du M74D de la série de garnitures mécaniques à joints toriques et présente une disposition à double garniture mécanique. Pour la sélection, la désignation du modèle doit être vérifiée ainsi que le diamètre de l'arbre, les dimensions d'installation, la disposition du siège, la combinaison matériau-code et les conditions de fonctionnement réelles.

Le tableau des tailles M74D couvre les diamètres d'arbre de 18 mm à 100 mm. Plusieurs dimensions d'installation changent à mesure que la taille de l'arbre augmente, donc une commande de remplacement ne doit pas être basée uniquement sur le nom M74D. Confirmez le diamètre de l'arbre et comparez les dimensions D6, D7, D3, d1, L3, L4 et L9 indiquées avec l'installation existante.

Les spécifications du produit indiquent une enveloppe de fonctionnement de -20°C à +180°C, une pression jusqu'à 2,5 MPa et une vitesse de glissement jusqu'à 15 m/s. La limite pratique d'une configuration sélectionnée peut également dépendre de la combinaison réelle de matériaux, des propriétés du fluide et des conditions de l'équipement. Les applications proches des limites indiquées doivent donc être examinées avec des données d'exploitation complètes.

Le G92 est répertorié comme siège standard, tandis que les G9, G4 et G6 sont répertoriés comme alternatives. la page des spécifications du produit ne fournit pas de comparaison détaillée des performances entre ces options de siège, le choix correct doit donc être confirmé à partir des exigences d'installation et dimensionnelles existantes plutôt que déduit du seul code du siège.

Correspondance des remplacements et des approvisionnements

Pour l'achat de remplacement, la désignation M74D est un point de départ utile, mais la confirmation dimensionnelle est importante. Pour réduire les allers-retours lors du devis, fournissez la référence du joint existant, la taille de l'arbre, les dimensions d'installation disponibles, le fluide de travail, la température, la pression, la vitesse, les exigences de siège et tout code de matériau connu.

Si le marquage du joint d'origine est usé ou peu clair, des photos claires du joint complet, du siège fixe et des mesures dimensionnelles peuvent être utilisées comme informations à l'appui. Cela permet de déterminer si la taille demandée correspond à l'assemblage existant sans prétendre à une interchangeabilité universelle.

Notes de sélection des applications

Les spécifications du produit répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs. Ces catégories peuvent encore représenter des conditions de fonctionnement très différentes. Pour les eaux usées contenant des particules en suspension, des huiles avec additifs ou des milieux corrosifs de composition incertaine, fournissez les détails réels du milieu avant de confirmer la combinaison matériau-code.

Pour les supports ne répondant pas à la description des spécifications du produit, Qixing doit examiner les conditions requises avant de présenter une configuration. Pour les supports en dehors de cette plage, Qixing examine les conditions de fonctionnement et la compatibilité des matériaux avant de confirmer une configuration.

Pourquoi choisir Qixing comme fabricant de M74D

En tant que fabricant et usine de garnitures mécaniques multi-ressorts M74D, Qixing peut prendre en charge l'appariement des produits et la sélection personnalisée en fonction de la taille de votre arbre, des dimensions d'installation, du fluide de travail et des données d'exploitation. Pour les demandes de remplacement, notre usine peut examiner les informations dimensionnelles et les photos ainsi que la référence du modèle afin que le devis soit basé sur les paramètres de sélection réels. Cela aide les acheteurs à communiquer directement avec un fabricant tout en évitant les réclamations d'interchangeabilité non fondées.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique multi-ressorts M74D ?

Les spécifications du produit répertorient les tailles M74D allant de 18 mm à 100 mm de diamètre d'arbre.

Quelles sont les limites de fonctionnement du M74D ?

La plage de fonctionnement indiquée est de -20°C à +180°C, pression jusqu'à 2,5 MPa et vitesse de glissement jusqu'à 15 m/s.

Avec quels fluides le M74D peut-il être utilisé ?

Les spécifications du produit répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs.

Quels types de sièges sont disponibles ?

Le G92 est répertorié comme siège standard. Les G9, G4 et G6 sont répertoriés comme sièges alternatifs.

Is the M74D a double mechanical seal?

le dessin des spécifications du produit montre le M74D comme un agencement de garniture mécanique double au sein de la série mécanique à joints toriques.

Comment choisir la bonne taille M74D ?

Commencez par le diamètre de l'arbre, puis confirmez les dimensions D6, D7, D3, d1, L3, L4 et L9 indiquées ainsi que les conditions de fonctionnement.

Le M74D peut-il être utilisé pour des fluides fortement corrosifs ?

les spécifications du produit indiquent uniquement d’autres fluides modérément corrosifs. Un service corrosif plus résistant nécessite une compatibilité des matériaux et une confirmation complète des conditions de fonctionnement avant la sélection.

Quelles informations dois-je envoyer pour un devis M74D ?

Envoyez le diamètre de l'arbre, le fluide de travail, la température, la pression, la vitesse, les exigences en matière de siège et tout code de matériau connu. Pour le remplacement, incluez le modèle existant, les dimensions et les photos.

Quelle est la différence entre les sièges G92, G9, G4 et G6 ?

Les spécifications du produit identifient le G92 comme standard et les G9, G4 et G6 comme alternatives, mais ne fournissent pas de comparaison détaillée des performances. La sélection doit donc être basée sur les exigences d'installation et de dimensions.

Le numéro de modèle suffit-il à lui seul pour commander un joint M74D de remplacement ?

Pas toujours. Une correspondance plus fiable devrait inclure la taille de l'arbre, les dimensions d'installation, la disposition du siège et les conditions de fonctionnement en plus de la désignation du modèle.

Tableau des dimensions M74D

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation M74D face à Qixing.
