Joint mécanique à ressort unique 7D
La garniture mécanique à ressort unique 7D est conçue pour la chaleur et la vitesse. Avec une conception de poussoir à joint torique évalué à +200 °C et 18 m/s, il fonctionne là où les joints à ressort unique standard s'estompent : eau chaude, fluides thermiques et motopompes bipolaires à grande vitesse. Tailles d'arbre de 10 mm à 100 mm, pression jusqu'à 0,8 MPa. Contactez-nous pour un devis !
Le 7D échange la pression nominale plus élevée des joints poussoirs comme le Z2 contre une fenêtre de température et de vitesse plus large. Cela en fait la garniture mécanique à ressort unique idéale pour les pompes à pression modérée qui chauffent ou tournent rapidement - et non pour les applications à haute pression, où un joint équilibré ou à ressorts multiples constitue le meilleur choix.
La garniture mécanique à ressort unique 7D est conçue pour la chaleur et la vitesse. Avec une conception de poussoir à joint torique évalué à +200 °C et 18 m/s, il fonctionne là où les joints à ressort unique standard s'estompent : eau chaude, fluides thermiques et motopompes bipolaires à grande vitesse. Tailles d'arbre de 10 mm à 100 mm, pression jusqu'à 0,8 MPa. Achetez la garniture mécanique à ressort unique 7D directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.
Le 7D échange la pression nominale plus élevée des joints poussoirs comme le Z2 contre une fenêtre de température et de vitesse plus large. Cela en fait la garniture mécanique à ressort unique idéale pour les pompes à pression modérée qui chauffent ou tournent rapidement - et non pour les applications à haute pression, où un joint équilibré ou à ressorts multiples constitue le meilleur choix.
Quand le 7D est le bon choix
Trois conditions plaident en faveur du 7D par rapport à un joint à ressort unique standard :
- Température du fluide élevée.À +200°C avec les joints toriques FKM, le 7D gère l'eau chaude, l'huile chaude, le fluide thermique et les condensats chauds qui durciraient ou extruderaient l'élastomère dans un joint standard évalué à +150°C.
- Vitesse d'arbre élevée.La vitesse nominale de 18 m/s couvre les motopompes et surpresseurs bipolaires rapides. Sur un arbre de 50 mm, cela représente une marge de vitesse de surface d'environ 6 800 tr/min, bien au-dessus des limites standard d'un seul ressort.
- Pression modérée.En dessous de 0,8 MPa, le 7D est efficace et durable. Au-dessus, passez à un joint torique équilibré ou à un joint multi-ressorts ; le 7D n’est pas une conception haute pression et ne doit pas être spécifié comme tel.
Pourquoi la conception du poussoir de joint torique convient à la chaleur
Le 7D utilise un joint torique comme joint secondaire qui glisse axialement le long de l'arbre (une conception à poussoir) plutôt qu'un soufflet en caoutchouc fixe. Deux choses s’ensuivent. Premièrement, le joint torique peut être en FKM, qui maintient une stabilité chimique et thermique jusqu'à +200°C, là où le NBR et l'EPDM ne le peuvent pas. Deuxièmement, l'action du poussoir permet à la face du joint de suivre l'usure et la croissance thermique à haute température sans perdre le contact - la raison pour laquelle le 7D continue d'assurer l'étanchéité tout au long du cycle thermique qui ouvre les joints à soufflet. Les faces SiC/SiC ou SiC/Carbone dissipent la chaleur de friction générée à 18 m/s, maintenant l'interface de fonctionnement dans les limites de tolérance.
Caractéristiques
| Paramètre | Valeur | Paramètre | Valeur |
| Diamètre de l'arbre | 10 mm à 100 mm | Visage stationnaire | SiC / TC / Carbone |
| Température | -30°C à +200°C | Face rotative | SiC / Carbone / TC |
| Pression | ≤ 0,8 MPa | Joint secondaire | FKM / EPDM / NBR (joint torique) |
| Vitesse de l'arbre | ≤ 18 m/s | Ressort et métal | SS304/SS316 |
| Construction | Ressort unique, poussoir à joint torique, bidirectionnel | Rotation | Les deux sens |

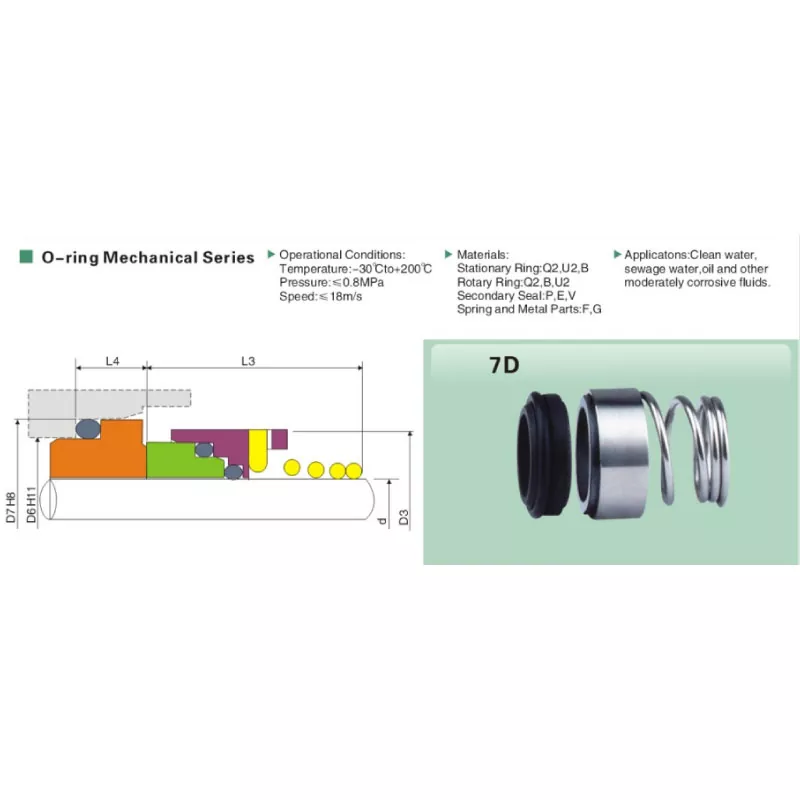

Tableau des dimensions
Toutes les dimensions en millimètres. Le diamètre de l'arbre d est mesuré au niveau de la cavité du joint. Le 7D couvre 10 mm à 100 mm sur 33 tailles standards.
| Modèle | d | J7 | D6 | D3 | L3 | L4 |
| 7D-10 | 10 | 21.00 | 17.0 | 19.00 | 15.00 | 7.00 |
| 7D-12 | 12 | 23.00 | 19.0 | 21.00 | 18.00 | 7.00 |
| 7D-14 | 14 | 25.00 | 21.0 | 23.00 | 22.00 | 7.00 |
| 7D-16 | 16 | 27.00 | 23.0 | 26.00 | 23.00 | 7.00 |
| 7D-18 | 18 | 33.00 | 27.0 | 29.00 | 24.00 | 10.00 |
| 7D-20 | 20 | 35.00 | 29.0 | 31.00 | 25.00 | 10.00 |
| 7D-22 | 22 | 37.00 | 31.0 | 33.00 | 25.00 | 10.00 |
| 7D-24 | 24 | 39.00 | 33.0 | 35.00 | 27.00 | 10.00 |
| 7D-25 | 25 | 40.00 | 34.0 | 36.00 | 27.00 | 10.00 |
| 7D-28 | 28 | 43.00 | 37.0 | 40.00 | 29.00 | 10.00 |
| 7D-30 | 30 | 45.00 | 39.0 | 43.00 | 30.00 | 10.00 |
| 7D-32 | 32 | 48.00 | 42.0 | 46.00 | 30.00 | 10.00 |
| 7D-33 | 33 | 48.00 | 42.0 | 46.00 | 39.00 | 10.00 |
| 7D-35 | 35 | 50.00 | 44.0 | 49.00 | 39.00 | 10.00 |
| 7D-38 | 38 | 56.00 | 49.0 | 53.00 | 42.00 | 13.00 |
| 7D-40 | 40 | 58.00 | 51.0 | 56.00 | 42.00 | 13.00 |
| 7D-43 | 43 | 61.00 | 54.0 | 59.00 | 47.00 | 13.00 |
| 7D-45 | 45 | 63.00 | 56.0 | 61.00 | 47.00 | 13.00 |
| 7D-48 | 48 | 66.00 | 59.0 | 64.00 | 47.00 | 13.00 |
| 7D-50 | 50 | 70.00 | 62.0 | 66.00 | 46.00 | 14.00 |
| 7D-53 | 53 | 73.00 | 65.0 | 69.00 | 56.00 | 14.00 |
| 7D-55 | 55 | 75.00 | 67.0 | 71.00 | 56.00 | 14.00 |
| 7D-58 | 58 | 78.00 | 70.0 | 76.00 | 56.00 | 14.00 |
| 7D-60 | 60 | 80.00 | 72.0 | 78.00 | 56.00 | 14.00 |
| 7D-63 | 63 | 83.00 | 75.0 | 81.00 | 56.00 | 14.00 |
| 7D-65 | 65 | 85.00 | 77.0 | 84.00 | 66.00 | 14.00 |
| 7D-68 | 68 | 90.00 | 81.0 | 88.00 | 64.00 | 16.00 |
| 7D-70 | 70 | 92.00 | 83.0 | 89.60 | 64.00 | 16.00 |
| 7D-75 | 75 | 97.00 | 88.0 | 98.00 | 64.00 | 16.00 |
| 7D-80 | 80 | 105.00 | 95.0 | 100.00 | 72.00 | 18.00 |
| 7D-85 | 85 | 110.00 | 100.0 | 107.50 | 72.00 | 18.00 |
| 7D-90 | 90 | 115.00 | 105.0 | 111.00 | 72.00 | 18.00 |
| 7D-95 | 95 | 120.00 | 110.0 | 119.00 | 72.00 | 18.00 |
| 7D-100 | 100 | 125.00 | 115.0 | 123.80 | 72.00 | 18.00 |
Applications
- Circulation d'eau chaude - circuits de chaudières, installations de chauffage, eau chaude sanitaire
- Pompes à huile thermique et fluide caloporteur (joint torique FKM)
- Surpresseurs à grande vitesse et motopompes bipolaires
- Pompes à condensats et à puits chauds dans une centrale à vapeur
- Transfert chimique léger à température élevée et pression modérée
- Plateformes de pompe OEM spécifiant une garniture mécanique à ressort unique haute température
Fabrication
Faces rodées jusqu'à une planéité ≤ 0,0009 mm et vérifiées optiquement. Joints toriques FKM qualifiés pour la plage de service +200°C. Chaque garniture mécanique à ressort unique 7D est vérifiée dimensionnellement et testée en termes de charge de ressort avant l'emballage ; Certificat de conformité et certificat matière expédiés avec la commande sur demande.
Citation
Envoyez la taille de l’arbre, la température du fluide et la vitesse de l’arbre pour un devis le jour même. Les tailles en stock sont expédiées sous 3 à 7 jours ; Commandes personnalisées OEM 15-25 jours. Achetez la garniture mécanique à ressort unique 7D directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.
