Garniture mécanique à ressort unique W01
Connu comme l’un des fabricants et fournisseurs de joints mécaniques à ressort unique W01 les plus compétitifs, nous avons notre propre usine et nous pouvons vous fournir non seulement les produits les plus récents conçus dans un style à la mode, mais également une liste de prix et un devis. Il couvre des tailles d'arbre de 15,8 mm à 75 mm et supporte des températures de -40°C à +200°C, une pression jusqu'à 0,8 MPa et une vitesse de glissement jusqu'à 18 m/s, avec une face d'étanchéité, des élastomères et des matériaux métalliques configurables.
Le W01 utilise un agencement compact de ressorts ondulés pour maintenir l'ensemble rotatif court tout en maintenant la charge axiale requise au niveau des faces du joint. Cela rend la série utile lorsque la longueur d'installation est limitée et lorsqu'un acheteur a besoin d'une géométrie de remplacement largement reconnue plutôt que d'une conception de cartouche entièrement spécifique à l'application.
Pour l'approvisionnement, le point important est que W01 doit correspondre à un diamètre supérieur au diamètre de l'arbre. Les diamètres extérieurs et les longueurs axiales utiles doivent être vérifiés par rapport au joint existant ou au dessin de l'équipement, et la combinaison de matériaux doit être sélectionnée pour le fluide réel.
Principales fonctionnalités
- Garniture mécanique compacte à ressort ondulé pour arbres de pompe.
- La taille de l'arbre varie de 15,8 mm à 75 mm.
- Plage de température de fonctionnement de -40°C à +200°C.
- Pression de fonctionnement maximale : 0,8 MPa.
- Vitesse de glissement maximale : 18 m/s.
- Les options de face d'étanchéité incluent le carbure de silicium et le carbure de tungstène.
- Les options de sièges fixes incluent le carbone, le carbure de silicium et le carbure de tungstène.
- Options d'élastomères NBR, EPDM et FKM/Viton pour différents fluides et températures.
- Options de ressorts et de pièces métalliques SS304 et SS316.
- Utile pour l'approvisionnement OEM et la correspondance de remplacement basée sur les dimensions.
Spécifications techniques
| Article | Spécification |
| Produit | Garniture mécanique à ressort unique W01 |
| Conception à ressort | Disposition vague-ressort |
| Taille de l'arbre | 15,8-75 mm |
| Température | -40°C à +200°C |
| Pression | ≤ 0,8 MPa |
| Vitesse de glissement | ≤ 18 m/s |
| Options de face d'étanchéité | SiC/TC |
| Options de sièges fixes | Carbone / SiC / TC |
| Options d'élastomère | NBR/EPDM/FKM (Viton) |
| Options de ressort | SS304/SS316 |
| Pièces métalliques | SS304/SS316 |
Pourquoi la disposition Wave-Spring W01 est utile
Le ressort ondulé confère au W01 une longueur utile courte par rapport à de nombreux agencements à ressorts hélicoïdaux conventionnels. Pour les équipes de maintenance, cela peut être utile lorsque la chambre d’étanchéité existante dispose d’un espace axial limité. La structure compacte rend également la vérification dimensionnelle particulièrement importante : un joint avec le bon diamètre d'arbre peut toujours ne pas convenir si D1, D3, L1 ou L2 diffère de l'installation existante.
Sélection des matériaux
La sélection des matériaux doit être basée sur le support manipulé et les conditions de service. Le carbure de silicium est généralement choisi lorsque la résistance à l'usure et la compatibilité chimique sont importantes, tandis que le carbure de tungstène peut être envisagé pour les tâches nécessitant une résistance mécanique élevée. L'élastomère doit également correspondre au fluide et à la température.
- Face d'étanchéité : SiC / TC
- Siège fixe : Carbone / SiC / TC
- Joint secondaire : NBR / EPDM / FKM (Viton)
- Ressort : SS304 / SS316
- Pièces métalliques : SS304 / SS316
Applications
Le W01 est couramment utilisé pour les tâches d'étanchéité des pompes centrifuges et de traitement impliquant de l'eau, de l'huile et d'autres fluides compatibles. Pour les acides faibles, les alcalis faibles ou autres milieux corrosifs, la concentration et la température réelles doivent être fournies afin que Qixing puisse examiner la combinaison face et élastomère avant la production.
Remplacement et correspondance de références croisées
La géométrie W01 est largement référencée sur le marché des garnitures mécaniques. Les noms de référence croisée peuvent être utiles pour une identification initiale, mais ils ne doivent pas être considérés comme une preuve d’interchangeabilité. Confirmez toujours la taille de l’arbre et les dimensions d’installation clés avant de commander.
| Famille de références croisées | Conseils de correspondance |
| AES W01 | Utiliser comme référence d’identification ; vérifier les dimensions avant le remplacement. |
| John Crane 80 (DF/FP) | Couramment référencé avec la géométrie de type W01. |
| Flowserve 168 | Confirmez les dimensions réelles du siège et de la longueur utile. |
| Roplan800/850 | Vérifiez l’ensemble de la disposition rotative et stationnaire. |
| Roten 7K | Utilisez les dimensions et la comparaison d’échantillons pour la correspondance finale. |
| 280 livres sterling | Confirmez la taille de l'arbre et la longueur axiale avant la production. |
Comment sélectionner le bon W01
- Confirmer le diamètre de l'arbre.
- Mesurez D1 et D3 sur le joint existant lorsque cela est possible.
- Vérifiez L1 et L2 par rapport à l’espace d’installation axial disponible.
- Confirmez le fluide réel et la température de fonctionnement.
- Fournir la pression de fonctionnement et la vitesse de l'arbre.
- Identifiez les matériaux préférés pour la face d'étanchéité et les élastomères, s'ils sont déjà spécifiés.
- Pour les commandes de remplacement, envoyez des photos claires, un ancien échantillon ou un dessin de l'équipement.
Pourquoi choisir Qixing
Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique des garnitures mécaniques pour les OEM, la maintenance et les fournitures de remplacement. Pour les projets W01, notre usine peut examiner la taille de l'arbre, les dimensions clés, les matériaux et les conditions de fonctionnement avant la production.
Si l'ancien joint ne comporte pas de marquage de modèle lisible, indiquez le diamètre de l'arbre ainsi que D1, D3, L1 et L2. Ces mesures donnent à Qixing une base de correspondance plus claire que la seule taille de l'arbre.
Foire aux questions
Quelle gamme de tailles est disponible pour la garniture mécanique à ressort unique W01 ?
Le W01 couvre les tailles d'arbre de 15,8 mm à 75 mm.
Quelle est la plage de température de fonctionnement du W01 ?
La plage de fonctionnement indiquée est de -40°C à +200°C, sous réserve des matériaux sélectionnés.
Quelle est la pression maximale de fonctionnement ?
La pression maximale indiquée est de 0,8 MPa.
Quelle est la vitesse maximale de glissement ?
La vitesse de glissement maximale indiquée est de 18 m/s.
Qu'est-ce qui différencie le W01 d'un joint à ressort hélicoïdal classique ?
Le W01 utilise un agencement compact de ressorts ondulés qui permet de maintenir une longueur de travail courte.
Quelles dimensions sont les plus importantes pour la correspondance des remplacements ?
Vérifiez la taille de l'arbre avec D1, D3, L1 et L2.
Quels élastomères sont disponibles ?
NBR, EPDM et FKM/Viton sont des options disponibles.
Le W01 peut-il être utilisé en remplacement du John Crane 80 ou du Roten 7K ?
Ces familles sont communément croisées, mais les dimensions et les conditions de fonctionnement doivent être confirmées avant remplacement.
Qixing peut-il personnaliser la combinaison de matériaux ?
Oui. Qixing peut examiner les sélections de faces d'étanchéité, de sièges, d'élastomères et de métaux en fonction de l'application réelle.
Que dois-je envoyer avec une demande ?
Fournissez la taille de l'arbre, les dimensions clés, le milieu, la température, la pression, la vitesse et tout échantillon, photo ou dessin disponible.

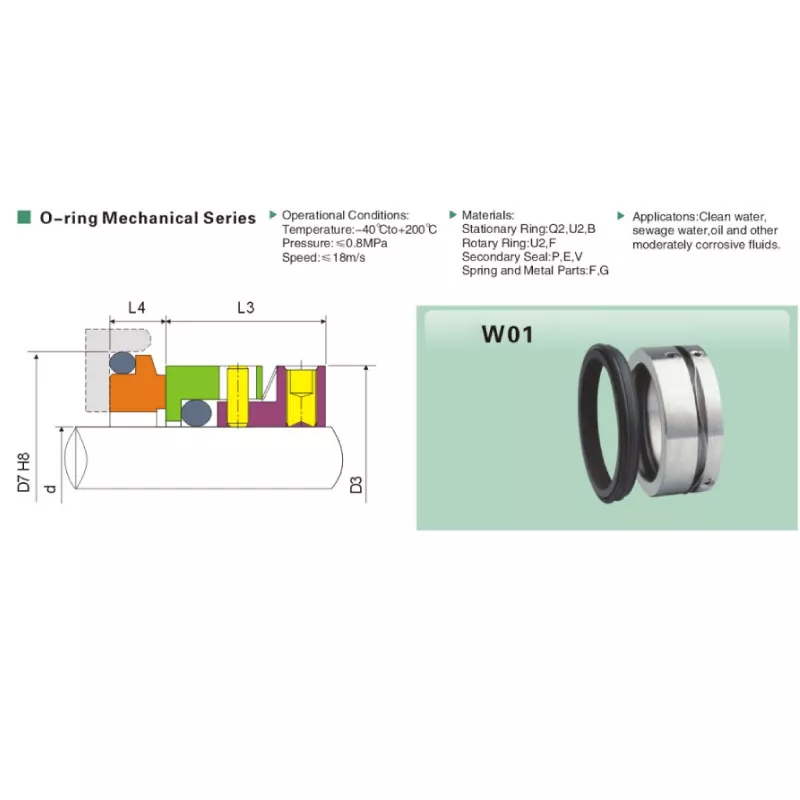

Référence des dimensions W01
Les dimensions sont en millimètres. Utilisez ce tableau pour une correspondance préliminaire et confirmez les dimensions critiques par rapport au joint existant ou au dessin de l'équipement avant la production.
| Arbre d | D1 | D3 | L1 | L2 |
| 15.8 | 28.5 | 27 | 19.1 | 6.3 |
| 16 | 28.5 | 27 | 19.1 | 6.3 |
| 19.1 | 31.7 | 30 | 19.1 | 6.3 |
| 24 | 35.4 | 34.1 | 19.1 | 7.6 |
| 28 | 42 | 40 | 19.1 | 7.6 |
| 28.6 | 41.2 | 39.5 | 19.1 | 7.6 |
| 30 | 42.7 | 41 | 19.1 | 7.6 |
| 31.7 | 44.2 | 42.4 | 19.1 | 7.6 |
| 32 | 44.4 | 42.4 | 19.1 | 7.6 |
| 35 | 47.6 | 45.5 | 19.1 | 7.6 |
| 38 | 53.9 | 51.8 | 21.1 | 8.1 |
| 44.4 | 60.3 | 58.2 | 21.1 | 8.1 |
| 47.6 | 63.5 | 61.4 | 21.1 | 8.1 |
| 50 | 63.9 | 61.9 | 21.1 | 8.1 |
| 50.8 | 66.6 | 64.6 | 22.1 | 9.6 |
| 53.9 | 73 | 71 | 22.1 | 9.6 |
| 54 | 73.9 | 71 | 22.1 | 9.6 |
| 54.6 | 75 | 72 | 22.1 | 9.6 |
| 55 | 75 | 72 | 22.1 | 9.6 |
| 63 | 83 | 79.3 | 25.8 | 9.1 |
| 63.5 | 88.9 | 79.3 | 25.8 | 9.1 |
| 69.8 | 95.2 | 88.9 | 25.8 | 9.1 |
| 73 | 98.4 | 94 | 25.8 | 9.1 |
| 75 | 100.4 | 96 | 25.8 | 9.1 |
