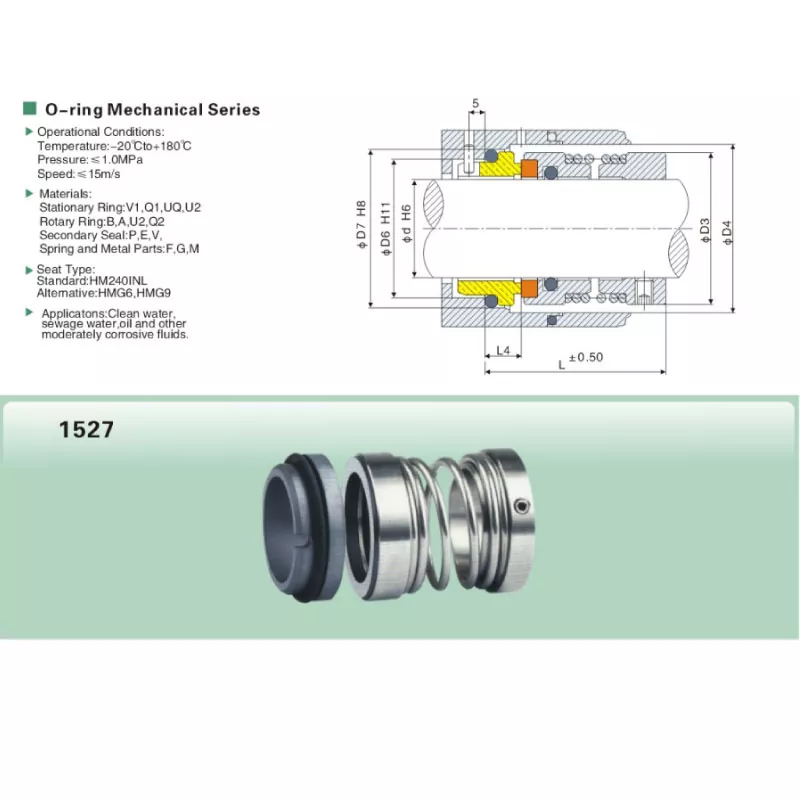

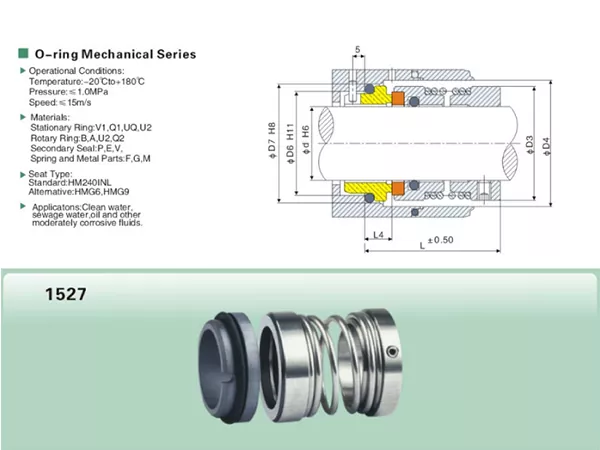

1527 Garniture mécanique à ressort unique

La garniture mécanique à ressort unique 1527 utilise un dispositif d'étanchéité compact à joint torique avec un seul ressort hélicoïdal. La conception convient aux acheteurs qui ont besoin d'un joint de composant clairement défini avec une large gamme de tailles métriques et un ensemble complet de dimensions d'installation.

Pour les travaux de remplacement, la sélection uniquement en fonction du diamètre de l'arbre peut entraîner une inadéquation. Le tableau des tailles 1527 fournit d, D3, D2, D1, d1, L1, L2 et L3, permettant de vérifier les dimensions de l'ensemble rotatif et du siège fixe par rapport au joint existant ou au dessin de l'équipement avant la production.

Principales fonctionnalités

• Conception à ressort hélicoïdal unique avec joint torique secondaire.
• Gamme de diamètres d'arbre disponibles de 18 mm à 100 mm.
• Plage de température de fonctionnement de -20°C à +180°C.
• Pression de fonctionnement maximale : 1MPa.
• Vitesse de glissement maximale : 15 m/s.
• Plusieurs options de code matériau pour différentes exigences opérationnelles.
• Données dimensionnelles détaillées pour le remplacement et la correspondance OEM.
• Qixing prend en charge la correspondance en fonction de la taille de l'arbre, des dimensions, des échantillons et des dessins.

Spécifications techniques

Sélection des matériaux

La série 1527 est disponible avec plusieurs options de code matériau. Étant donné que la combinaison correcte dépend du fluide de travail, de la température et des conditions de fonctionnement réels, la sélection du matériau doit être confirmée avec les données d'application plutôt que par le seul numéro de modèle.

Codes matériaux disponibles : Q2 / U2 / B / V1 / P / E / V / F / G.

Comment sélectionner la bonne taille 1527

• Confirmez le diamètre de l'arbre d.
• Vérifiez D3, D2 et D1 par rapport à l’espace d’installation radial disponible.
• Cochez d1 pour faire correspondre le siège et la structure environnante.
• Comparez L1, L2 et L3 avec le plan d'étanchéité ou d'équipement existant.
• Fournir la température, la pression et la vitesse de fonctionnement.
• Pour les commandes de remplacement, envoyez des photos claires ou un ancien échantillon avec les dimensions.

Correspondance de remplacement

Le 1527 est couramment sélectionné dans les projets de maintenance et de remplacement où l'ancien joint doit correspondre à la fois en termes de modèle et de dimensions. Une correspondance fiable doit donc confirmer la taille de l'arbre, les dimensions du siège fixe et la longueur d'installation axiale avant qu'une commande ne soit finalisée.

Considérations relatives à l'application

Pour chaque projet, le milieu manipulé et les conditions réelles de fonctionnement doivent être confirmés avant que la combinaison de matériaux ne soit finalisée. Ceci est particulièrement important lorsque le joint est utilisé à proximité des limites supérieures de température, de pression ou de vitesse, ou lorsque le fluide de traitement peut affecter les faces du joint ou les éléments d'étanchéité secondaires.

Pourquoi choisir Qixing

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour la série 1527, notre usine peut examiner les exigences de taille standard ainsi que les demandes de remplacement basées sur les dimensions, les anciens échantillons et les dessins d'équipement.

Si le marquage du modèle d'origine est incomplet, envoyer le diamètre de l'arbre et les dimensions D/L disponibles. Cela donne à Qixing une base plus claire pour l'appariement des produits avant la production.

Foire aux questions

Quelle gamme de tailles est disponible pour la garniture mécanique à ressort unique 1527 ?

La plage de tailles d'arbre indiquée est de 18 mm à 100 mm.

Quelle est la plage de température de fonctionnement ?

Le 1527 fonctionne de -20°C à +180°C.

Quelle est la pression maximale de fonctionnement ?

La pression de fonctionnement maximale est de 1 MPa.

Quelle est la vitesse maximale de glissement ?

La vitesse de glissement maximale est de 15 m/s.

Quelles dimensions faut-il vérifier pour un remplacement ?

Vérifiez d, D3, D2, D1, d1, L1, L2 et L3 par rapport au joint existant ou au dessin de l'équipement.

Puis-je sélectionner le joint uniquement en fonction du diamètre de l'arbre ?

Le diamètre de l'arbre est le point de départ, mais les autres dimensions radiales et axiales doivent également être confirmées.

Quelles options matérielles sont disponibles ?

Les sélections de matériaux disponibles sont identifiées par les codes Q2, U2, B, V1, P, E, V, F et G.

Qixing peut-il prendre en charge le remplacement d'un ancien sceau ?

Oui. Des photos, des échantillons et des dessins dimensionnels peuvent être examinés avec les données d'exploitation.

Quelles informations dois-je fournir pour un devis ?

Fournissez la taille de l'arbre, les dimensions clés, la température de fonctionnement, la pression, la vitesse et toute information disponible sur l'échantillon ou le dessin.

Le 1527 peut-il être personnalisé ?

Qixing peut examiner les exigences personnalisées ou de remplacement en fonction des dimensions et des conditions de fonctionnement demandées.

Tableau des dimensions 1527

Les dimensions sont en millimètres. Confirmez les dimensions critiques par rapport à l’installation existante avant la production.
