Joint mécanique de la pompe chimique 58U

Pour de nombreuses garnitures mécaniques standard, les acheteurs commencent par la taille de l’arbre, puis examinent les dimensions. Pour le joint mécanique de pompe chimique 58U, le fluide doit se déplacer beaucoup plus tôt dans la discussion. les spécifications du produit attribuent spécifiquement la famille 58U/59U aux fluides fortement corrosifs, de sorte que la composition, la concentration et la température du fluide sont essentielles à une sélection correcte.

Cela change la conversation d’achat. Une demande 58U ne doit pas s'arrêter à "J'ai besoin de 40 mm". Qixing doit également savoir ce qu'est le liquide, sa température, la pression, la vitesse et toute exigence connue du code matériau avant de confirmer la configuration.

Fenêtre d'exploitation technique

58U contre 59U : même famille, référence de siège différente

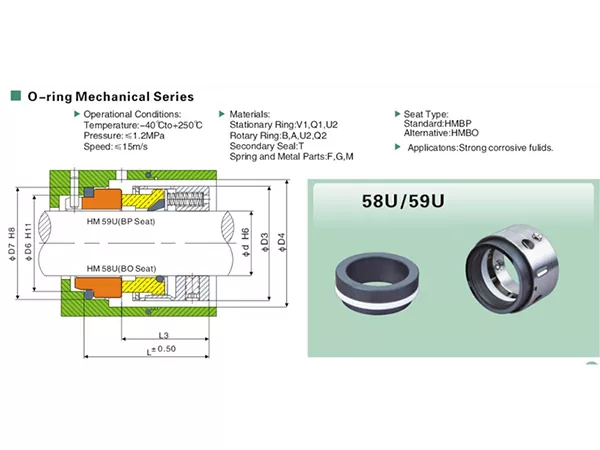

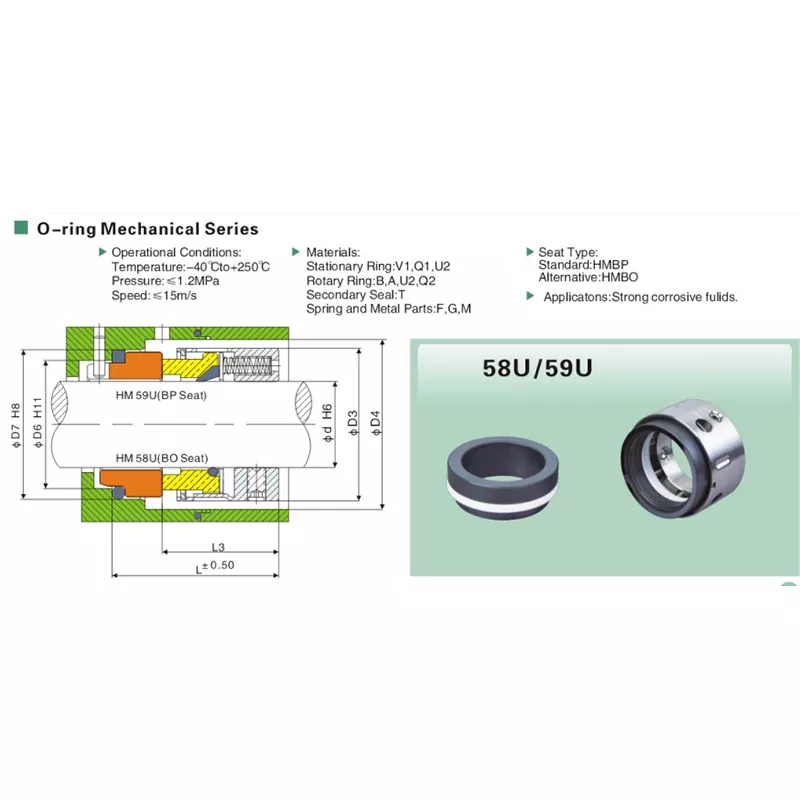

les spécifications du produit combinent 58U et 59U sur une seule page et utilisent un tableau dimensionnel partagé. Cependant, le dessin en coupe indique 58U avec un siège BO et 59U avec un siège BP. Dans le même temps, la note de la série indique que BP est le siège standard et BO l'alternative.

Pour le 58U, le détail clé spécifique au modèle est la disposition des sièges BO. Confirmez le siège lors de la correspondance de remplacement plutôt que de vous fier uniquement au nom de famille.

Pourquoi la plage de -40°C à +250°C nécessite une lecture attentive

La plage de températures de fonctionnement est de -40°C à +250°C. Cela ne signifie pas que chaque combinaison matériau-code soit automatiquement adaptée à toute la gamme ; la compatibilité chimique et la capacité de température dépendent des faces d'étanchéité sélectionnées et du joint secondaire.

Pour un service corrosif proche de la limite de température supérieure ou inférieure, la demande doit inclure ensemble le fluide et la température réels. Cela permet de réexaminer la sélection des matériaux par rapport aux droits prévus au lieu de traiter la limite des spécifications du produit comme une garantie universelle.

La résistance chimique n’est pas un seul matériau

Les options matérielles sont identifiées par des codes. Si le code requis est inconnu, fournissez les conditions moyennes et de service afin que Qixing puisse examiner une combinaison appropriée.

• Anneau stationnaire : V1 / Q1 / U2
• Anneau rotatif : B/A/U2/Q2.
• Joint secondaire : T
• Ressort et pièces métalliques : F/G/M

Pour la conversion de sites Web, cela est également utile : un acheteur qui connaît l'ancien code du matériau peut l'envoyer directement, tandis que les acheteurs qui ne connaissent pas le code peuvent fournir le milieu, la concentration et la température que Qixing pourra examiner.

Liste de contrôle pour les demandes de renseignements sur les services corrosifs

Quand un remplacement 58U doit être mesuré, pas deviné

La famille 58U/59U partage une table de taille unique couvrant 14 mm à 100 mm. Pour une commande de remplacement, le diamètre de l'arbre est le premier contrôle, mais il doit être suivi de D3, D4, L, L3, D6 et D7 là où l'ancienne installation permet la mesure.

Ceci est particulièrement important si l’ancienne plaque signalétique ou le marquage du sceau est incomplet. Une photo claire du siège fixe peut également aider à confirmer si l'ancien assemblage suit la disposition des sièges BO 58U.

Où le 58U s'intègre dans un projet de manipulation de produits chimiques

Le 58U est destiné aux fluides fortement corrosifs. Étant donné que les produits chimiques individuels peuvent se comporter différemment en fonction de la concentration et de la température, Qixing utilise les données réelles du client sur le produit pour évaluer son adéquation à une application spécifique.

Pourquoi choisir Qixing pour les joints résistants aux produits chimiques 58U

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour le 58U, notre processus de sélection en usine peut commencer par le milieu chimique et les conditions de fonctionnement, puis passer à la taille de l'arbre, au siège et aux dimensions.

Pour les projets OEM et de remplacement, Qixing peut examiner des échantillons, des dessins, des références de modèles et des données dimensionnelles ainsi que les conditions de service. Cela rend le devis plus utile pour l'achat de services corrosifs qu'un devis générique uniquement pour un modèle.

FAQ

Quelles tailles d'arbre sont disponibles pour la garniture mécanique de pompe chimique 58U ?

Le tableau des dimensions partagé 58U/59U couvre les diamètres d'arbre de 14 mm à 100 mm.

Quelle plage de température est répertoriée pour le 58U ?

La plage de températures de fonctionnement est de -40°C à +250°C.

Quelle est la pression maximale indiquée ?

The product specifications list pressure up to 1.2 MPa.

Quelle est la vitesse de glissement maximale indiquée ?

Les spécifications du produit indiquent une vitesse de glissement jusqu'à 15 m/s.

À quels fluides le 58U est-il destiné ?

Le domaine d'application indique « Fluides fortement corrosifs ». Il ne fournit pas de liste chimique détaillée.

Quel siège fixe est utilisé par le 58U ?

Le dessin identifie spécifiquement le 58U avec un siège BO. La même page identifie le 59U avec un siège BP.

Pourquoi la page indique-t-elle également que BP est standard et BO est alternatif ?

Cette déclaration est écrite au niveau des séries combinées 58U/59U. Étant donné que le dessin du modèle identifie spécifiquement 58U avec BO, le siège doit être confirmé lors de la sélection plutôt que déduit de la seule note familiale.

Toutes les options de matériaux peuvent-elles fonctionner à 250°C ?

Confirmez le fluide et la température avant la sélection, car les combinaisons matériau-code peuvent avoir des limites de compatibilité différentes.

Que dois-je envoyer pour un devis de service corrosif ?

Envoyez le fluide, la concentration, la température, la pression, la vitesse, la taille de l'arbre, les informations sur le siège existant et tout code de matériau connu.

Qixing peut-il personnaliser le 58U ?

Qixing peut prendre en charge une sélection et une correspondance personnalisées à l'aide de dimensions, d'échantillons, de données de support et de conditions de fonctionnement. Les exigences non standard doivent être confirmées au cas par cas.

Tableau des dimensions 58U

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 58U face à Qixing.
