Joint mécanique de la pompe chimique 59U

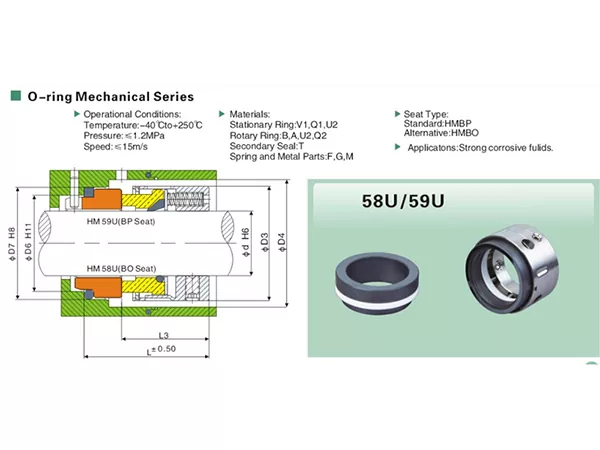

les spécifications du produit placent les 58U et 59U dans la même famille de garnitures mécaniques à joints toriques et leur donnent un tableau de tailles partagé. La différence la plus claire entre les modèles présentée sur la page est le siège fixe : le dessin 59U est étiqueté avec un siège BP, tandis que le dessin 58U est étiqueté avec BO.

Cela signifie qu'un remplacement 59U ne doit pas être sélectionné uniquement en fonction du diamètre de l'arbre. Si un joint existant comporte un siège fixe visible, photographier et mesurer ce siège avant de commander peut aider à éviter qu'une correspondance modèle-famille ne se transforme en une inadéquation de siège.

Spécifications techniques du 59U

59U vs 58U : une comparaison d’achat pratique

Les options de sièges BP et BO doivent être traitées comme des choix de sélection d’installation. Confirmez le siège et les dimensions existants avant de commander.

Pourquoi la confirmation du siège BP est importante dans les travaux de remplacement

Dans un projet de remplacement, le marquage du modèle peut être incomplet, alors que le siège fixe est encore mesurable. Pour une demande 59U, confirmez le siège BP si possible et comparez les valeurs D6 et D7 pertinentes avec la taille de l'arbre et les dimensions axiales.

• Photographiez le siège fixe avant que l'ancien sceau ne soit jeté.
• Enregistrer le diamètre de l'arbre d.
• Mesurez D6 et D7 si accessibles.
• Vérifiez D3 et D4 autour du boîtier de joint/enveloppe du siège.
• Enregistrez L et L3 pour l’espace axial.
• Envoyez tout modèle visible ou marquage de code de matériau.

Fluides corrosifs forts : le milieu doit être nommé

la ligne d'application des spécifications du produit indique « Fluides fortement corrosifs », mais elle ne répertorie pas les produits chimiques individuels. Cette formulation est une catégorie de sélection et non un tableau complet de résistance chimique.

Pour que Qixing examine une configuration 59U, l'enquête doit identifier le fluide réel, la concentration si connue et la température de fonctionnement. Un fluide acceptable à une concentration ou une température donnée peut nécessiter un choix de matériau différent dans d'autres conditions.

Limites de fonctionnement et sélection des matériaux

La plage de fonctionnement est de -40°C à +250°C, pression jusqu'à 1,2 MPa et vitesse de glissement jusqu'à 15 m/s. L'adéquation finale dépend toujours de la combinaison de matériaux sélectionnée et des conditions réelles du fluide.

Pour les applications proches des limites, Qixing doit examiner la chimie et la température du fluide ainsi que les codes de matériaux requis pour le joint facial et secondaire avant de confirmer la configuration.

Options de code matériau

• Anneau stationnaire : V1 / Q1 / U2
• Anneau rotatif : B/A/U2/Q2.
• Joint secondaire : T
• Ressort et pièces métalliques : F/G/M

Étant donné que la page des spécifications du produit ne traduit pas ces codes en noms de matériaux complets, cette page de produit conserve les codes tels quels plutôt que d'attribuer des matériaux non pris en charge.

Une meilleure demande de prix pour 59U

Conseils pratiques de sélection

Pour une sélection fiable de 59U, les acheteurs doivent confirmer le modèle, la disposition des sièges, les dimensions, le milieu chimique et les conditions de fonctionnement avant de commander.

Pour le 59U, cela signifie relier quatre éléments faciles à négliger lors de la lecture séparée d'un tableau : le milieu chimique, le siège BP, l'ajustement dimensionnel et les conditions de fonctionnement réelles.

Pourquoi choisir Qixing pour les joints résistants aux produits chimiques 59U

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour les projets 59U, notre processus de correspondance en usine peut examiner ensemble le milieu corrosif, la taille de l'arbre, le siège BP, les dimensions et les conditions de fonctionnement.

Pour les exigences OEM et de remplacement, Qixing peut travailler à partir d’anciens échantillons, dessins, enregistrements dimensionnels et données d’exploitation. Cela prend en charge la sélection personnalisée sans prétendre sans fondement que chaque configuration 59U est universellement interchangeable.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique de pompe chimique 59U ?

Le tableau des dimensions partagé 58U/59U couvre les tailles d'arbre de 14 mm à 100 mm.

Quel siège fixe est illustré pour le 59U ?

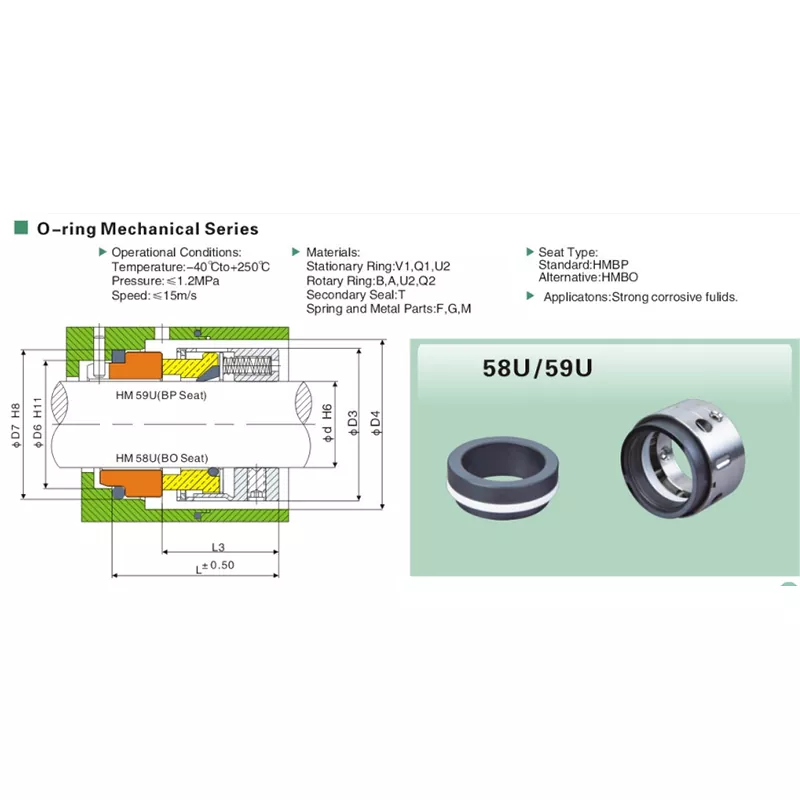

Le dessin technique identifie spécifiquement le 59U avec un siège BP.

En quoi le 59U est-il différent du 58U ?

Concernant les spécifications techniques, la distinction la plus claire au niveau du modèle est le siège : 59U est représenté avec BP et 58U avec BO. Ils partagent la même table familiale et les mêmes limites de fonctionnement.

À quels fluides le 59U est-il destiné ?

Les spécifications du produit indiquent « Fluides fortement corrosifs ». Il ne fournit pas de liste chimique détaillée.

What temperature range is listed?

La plage de températures de fonctionnement est de -40°C à +250°C.

Quelles pressions et vitesses sont indiquées ?

La pression maximale est de 1,2 MPa et la vitesse de glissement maximale est de 15 m/s.

Puis-je commander un 59U en utilisant uniquement le diamètre de l'arbre ?

La taille de l'arbre est importante, mais pour les travaux de remplacement, le siège BP et les dimensions d'installation doivent également être confirmés.

Est-ce que 250°C signifie que chaque combinaison de matériaux convient à 250°C ?

Aucune affirmation de ce type n’est faite par les spécifications techniques. La plage de fonctionnement et les codes de matériaux sont répertoriés séparément, de sorte que la combinaison de fluide et de matériau doit être examinée ensemble.

Que dois-je envoyer pour un devis 59U ?

Envoyez le milieu chimique, la concentration si connue, la température, la pression, la vitesse, la taille de l'arbre, les détails du siège BP, les dimensions et toute photo ou code de l'ancien joint.

Qixing peut-il personnaliser le 59U ?

Qixing peut prendre en charge une correspondance personnalisée basée sur des échantillons, des dimensions et des conditions de fonctionnement. Les exigences non standard doivent être confirmées au cas par cas.

Tableau des dimensions 59U

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 59U face à Qixing.
