Joint mécanique de pompe chimique 59B

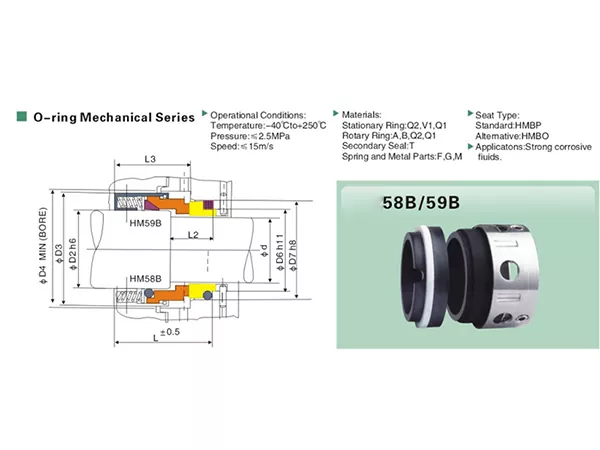

Les spécifications du produit donnent aux 58B et 59B un tableau de tailles partagé et une enveloppe opérationnelle commune. Ce qu'il ne donne pas, c'est une explication écrite détaillée de la façon dont les deux arrangements diffèrent en termes de service. La page indique simplement le dessin supérieur 59B et le dessin inférieur 58B.

Pour les travaux de remplacement, le sceau physique devant vous est particulièrement précieux. Avant la mise au rebut, photographiez l'ensemble, enregistrez la taille de l'arbre, identifiez le siège fixe si possible et mesurez les principales dimensions axiales et radiales. Ces détails peuvent être plus déterminants qu’un marquage partiel du modèle.

Spécifications techniques

59B et 58B partagent une table – c'est exactement pourquoi la confirmation est importante

La table partagée peut donner à la famille une apparence interchangeable à première vue. Cependant, le dessin technique montre deux dispositions étiquetées séparément. Étant donné que les spécifications du produit n'indiquent pas que chaque configuration 58B et 59B est directement interchangeable, Qixing devrait vérifier la géométrie existante plutôt que de faire cette hypothèse.

Un contrôle de remplacement utile consiste à comparer d, D2, D3, D4, L, L2, L3, d6 et D7 avec l'ancien assemblage. Ce sont les dimensions réellement publiées dans le tableau des dimensions.

Sélection des sièges

BP est le siège standard et BO est une alternative. Pour les projets de remplacement, confirmez la disposition et les dimensions du siège existant avant de commander.

Si le siège fixe existant peut être identifié, incluez cette information dans la demande de prix. Si ce n’est pas le cas, fournissez des photos et des dimensions afin que la sélection du siège puisse être vérifiée par rapport à l’installation.

Un indice de service corrosif de 2,5 MPa change les questions que nous posons

La famille 58B/59B est répertoriée pour les fluides fortement corrosifs et une pression maximale de 2,5 MPa. Cette combinaison ne fait pression que sur une partie de la sélection. La chimie des fluides, leur concentration et leur température restent essentielles car la page ne fournit pas de tableau universel de résistance chimique.

Pour les tâches proches des limites de pression ou de température indiquées, Qixing doit examiner les codes réels du fluide et des matériaux demandés ainsi que les conditions de fonctionnement avant de confirmer la configuration du joint.

Codes de matériaux : gardez le sentier intact

Les spécifications du produit donnent les sélections de matériaux sous forme de codes plutôt que de noms complets. Pour éviter d'inventer des informations, cette page conserve les codes exactement tels que fournis :

• Anneau stationnaire : Q2 / V1 / Q1
• Anneau rotatif : A / B / Q2 / Q1
• Joint secondaire : T
• Ressort et pièces métalliques : F/G/M

Vérification sur banc avant de retirer le 59B

• Photographiez le sceau complet des deux côtés.
• Enregistrer le diamètre de l'arbre d.
• Mesurez D2, D3 et D4 si accessibles.
• Enregistrez les dimensions axiales L, L2 et L3.
• Mesurez d6 et D7 autour de la zone arbre/siège.
• Photographiez le siège fixe séparément.
• Notez tous les codes de matériaux visibles ou les marquages ​​des anciens modèles.
• Enregistrez le fluide de travail, la concentration, la température, la pression et la vitesse.

Une meilleure demande de prix pour 59B

Pourquoi choisir Qixing pour un remplacement de 59B ou un projet OEM

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour les projets 59B, nous pouvons examiner ensemble la géométrie du joint ancien, les exigences en matière de siège, le milieu chimique et les conditions de fonctionnement au lieu de citer uniquement le numéro de modèle.

Pour les travaux d'OEM ou de remplacement, Qixing peut utiliser des dessins, des échantillons, des mesures dimensionnelles et des données de processus pour prendre en charge une correspondance personnalisée. Toute configuration non standard doit être confirmée au cas par cas.

Vous avez un vieux joint 59B sur le banc ? Envoyez à Qixing des photos, des dimensions, des informations sur le siège et des conditions de service corrosif pour une correspondance en usine et un devis.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique de pompe chimique 59B ?

La table commune 58B/59B couvre des tailles d'arbre de 14 mm à 100 mm.

Quelle plage de fonctionnement est répertoriée pour la famille 59B ?

La plage de fonctionnement est de -40°C à +250°C, pression jusqu'à 2,5 MPa et vitesse de glissement jusqu'à 15 m/s.

À quels fluides le 59B est-il destiné ?

Les spécifications du produit indiquent « Fluides fortement corrosifs ». Il ne répertorie pas les produits chimiques individuels.

BP est-il le siège standard ?

Oui. La note des séries 58B/59B répertorie BP comme standard et BO comme alternative.

Le 59B utilise-t-il toujours un siège BP ?

Non. La page n'attribue pas explicitement BP uniquement au 59B, la disposition des sièges doit donc être confirmée avant de commander.

En quoi le 59B est-il différent du 58B ?

Les 58B et 59B utilisent des arrangements similaires. La sélection du remplacement doit inclure la confirmation des dimensions et du siège.

Puis-je commander uniquement par taille d'arbre ?

La taille de l'arbre est le premier filtre, mais le tableau familial partagé et les dessins séparés rendent la confirmation dimensionnelle recommandée pour les travaux de remplacement.

Quelles dimensions dois-je envoyer ?

Le tableau des dimensions publie d, D2, D3, D4, L, L2, L3, d6 et D7.

La limite de 250°C s’applique-t-elle à chaque combinaison de matériaux ?

Les limites de fonctionnement et les codes de matériaux doivent être examinés ainsi que le fluide et la température réels avant la sélection finale.

Qixing peut-il personnaliser le 59B ?

Qixing peut prendre en charge la correspondance personnalisée à partir d'échantillons, de dimensions, de dessins et de données d'exploitation. Les exigences non standard doivent être confirmées séparément.

Tableau des dimensions 59B

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 59B face à Qixing.
