Joint mécanique de pompe chimique 58B

À première vue, la garniture mécanique de la pompe chimique 58B semble étroitement liée au 58U, et les deux sont positionnés pour un service corrosif. cependant, les spécifications du produit donnent à la famille 58B/59B une limite de pression répertoriée plus élevée : 2,5 MPa contre 1,2 MPa pour la famille 58U/59U. Cela ne rend pas le 58B universellement « meilleur », mais cela fait de la pression une question de sélection significative lorsqu'un acheteur choisit entre deux familles de modèles similaires.

Pour un acheteur industriel, la question pratique n’est donc pas simplement « Ai-je besoin d’un joint résistant aux produits chimiques ? Il s'agit de « Quel produit chimique, à quelle température et pression, et quelles dimensions d'installation l'équipement nécessite-t-il ? »

Le 58B en une seule vue

58B contre 58U : la différence la plus utile est la pression

La famille 58B/59B présente une pression nominale plus élevée que la famille 58U/59U. Pour la sélection, utilisez les limites de fonctionnement indiquées ainsi que les conditions réelles du fluide chimique et de l'équipement.

Une demande de prix 58B doit commencer par le support et non par le code du modèle

Les « fluides fortement corrosifs » sont une catégorie utile, mais il ne s'agit pas d'un tableau de compatibilité chimique. Avant que Qixing ne confirme une configuration 58B, l'acheteur doit identifier le fluide réel, sa concentration si elle est connue, ainsi que la température normale et maximale. Ces détails sont importants car la corrosivité peut changer avec la concentration et la température, et les spécifications techniques ne fournissent que des codes de matériaux plutôt qu'un tableau de compatibilité complet.

Sélection des sièges

La page combinée 58B/59B répertorie BP comme siège fixe standard et BO comme alternative. Contrairement à la page 58U/59U, le dessin 58B/59B n'attribue pas clairement un code de siège à chaque modèle dans le texte. Pour cette raison, cette page conserve les informations BP/BO au niveau de la famille et ne prétend pas que chaque 58B doit utiliser un siège spécifique.

Pour les travaux de remplacement, le siège fixe existant doit être photographié et mesuré autant que possible. Il s’agit d’une base de correspondance plus fiable que d’imposer une attribution de siège que les spécifications techniques elles-mêmes ne précisent pas explicitement.

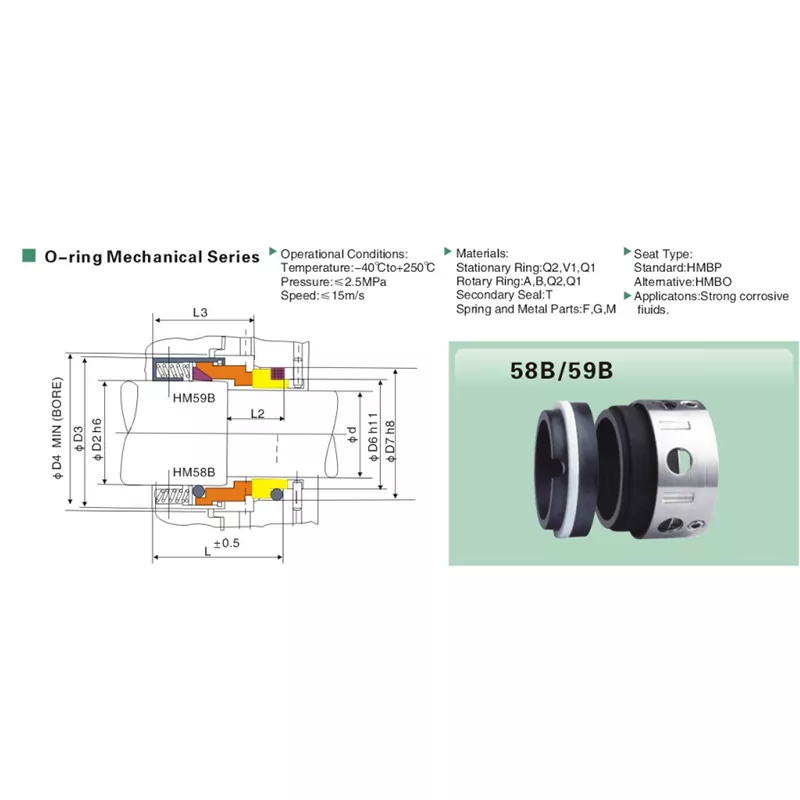

Les dimensions supplémentaires sur la table 58B/59B

Par rapport au tableau 58U/59U, la page 58B/59B comprend D2 et L2 en plus de D3, D4, L, L3, d6 et D7. Ces dimensions supplémentaires sont utiles lors des travaux de remplacement, car deux joints ayant le même diamètre d'arbre peuvent toujours différer dans l'enveloppe d'installation environnante.

• Commencez par le diamètre de l’arbre d.
• Vérifiez D2, D3 et D4 autour de l'enveloppe d'installation radiale.
• Vérifiez L, L2 et L3 pour l'espace axial.
• Confirmer d6 et D7 côté arbre/siège.
• Envoyez des photos claires si le marquage de l'ancien modèle est incomplet.

Options de code matériau

la page des spécifications du produit répertorie les choix de matériaux sous forme de codes et non de noms complets. Plutôt que de transformer ces codes en éléments devinés, cette page les conserve exactement tels qu'imprimés :

• Anneau stationnaire : Q2 / V1 / Q1
• Anneau rotatif : A / B / Q2 / Q1
• Joint secondaire : T
• Ressort et pièces métalliques : F/G/M

Si un acheteur connaît déjà l’ancien code article, ce code peut être inclus dans la demande d’offre. Dans le cas contraire, la meilleure solution consiste à envoyer le milieu chimique et les conditions de fonctionnement afin que la sélection des matériaux puisse être revue.

Pourquoi choisir Qixing

Une ligne de taille peut confirmer qu'une taille 58B existe. Il ne peut pas dire à un acheteur si cette taille, cette combinaison de matériaux et cette disposition des sièges correspondent à un processus corrosif spécifique. Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques pour les acheteurs industriels et peut examiner ces détails ensemble avant un devis.

Pour les projets OEM ou de remplacement, le point de départ peut être un dessin, un ancien joint, des mesures dimensionnelles, une référence de modèle ou des données d'exploitation. L’objectif est de correspondre au devoir réel plutôt que de se fier uniquement au numéro de modèle.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique de pompe chimique 58B ?

La table commune 58B/59B couvre des tailles d'arbre de 14 mm à 100 mm.

Quelle pression est indiquée pour la famille 58B/59B ?

La pression maximale est de 2,5 MPa.

Comment cela se compare-t-il à la famille 58U ?

La page 58U/59U fournie indique une pression jusqu'à 1,2 MPa, tandis que la page 58B/59B indique jusqu'à 2,5 MPa.

Quelle température et quelle vitesse sont indiquées ?

La plage de température de fonctionnement est de -40°C à +250°C et la vitesse de glissement maximale est de 15 m/s.

Quels médias sont répertoriés ?

La ligne d'application indique « Fluides fortement corrosifs ». Il ne fournit pas de liste chimique détaillée.

Quel siège fixe le 58B utilise-t-il ?

La page combinée 58B/59B répertorie BP comme standard et BO comme alternative au niveau de la série, mais elle n'attribue pas clairement un code de siège au 58B dans le texte. Confirmez le siège existant pour les travaux de remplacement.

Pourquoi D2 et L2 sont-ils inclus dans le tableau ?

Ils font partie du tableau des dimensions et fournissent des informations radiales et axiales supplémentaires qui peuvent faciliter la correspondance des remplacements.

Puis-je commander uniquement par taille d’arbre ?

La taille de l'arbre est la première vérification, mais la sélection du service corrosif doit également confirmer les exigences en matière de fluide, de température, de pression, de dimensions et de matériaux.

Qixing peut-il personnaliser le 58B ?

Qixing peut prendre en charge une correspondance personnalisée basée sur des dessins, des échantillons, des dimensions et des conditions de fonctionnement. Les exigences non standard doivent être confirmées au cas par cas.

Tableau des dimensions 58B

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 58B face à Qixing.
