Garniture mécanique de la cartouche 502

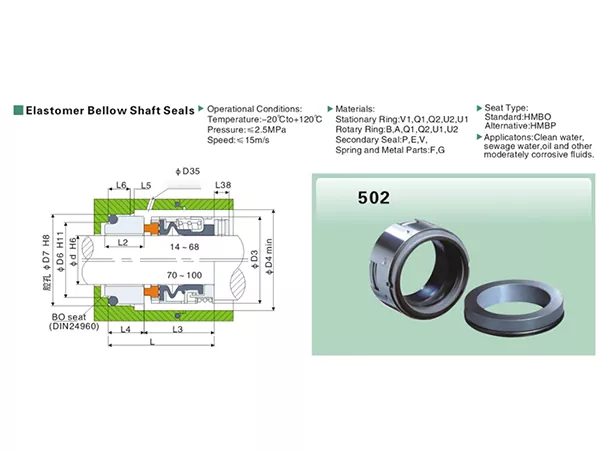

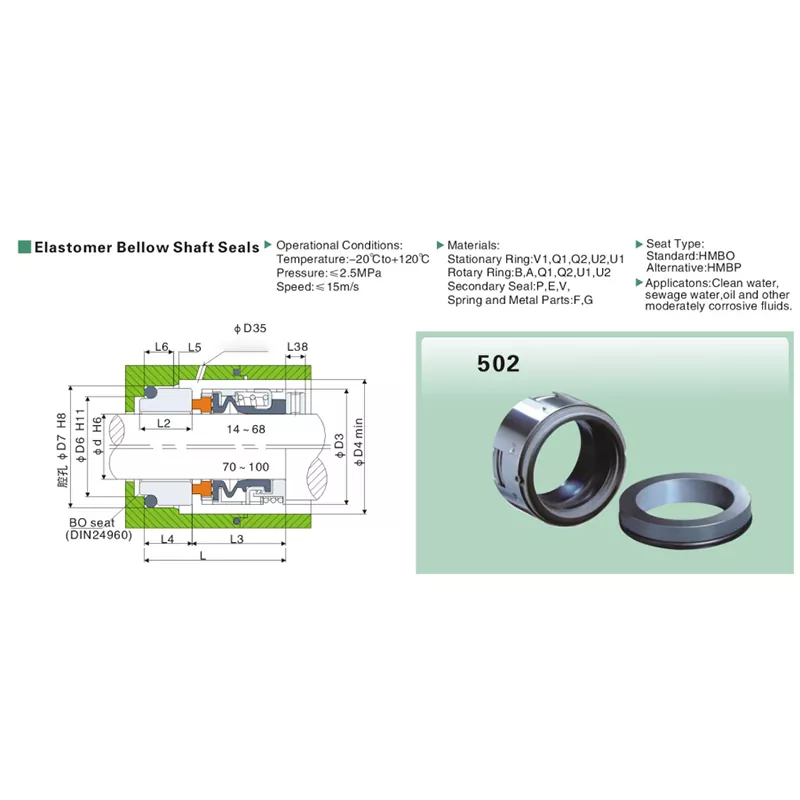

La série 502 propose une large gamme de tailles et plusieurs dimensions d'installation qui changent selon la gamme. Cela en fait un produit pour lequel « 502 + diamètre de l'arbre » est un bon point de départ, mais pas toujours suffisant pour une commande de remplacement en toute confiance. Le dessin technique sépare les tailles d'arbre 14-68 mm et 70-100 mm dans la zone d'installation, il est donc important de faire correspondre l'enveloppe d'étanchéité existante.

Pour Qixing, cela crée un flux de travail d'achat pratique : identifiez d'abord la taille 502, puis vérifiez les dimensions du siège fixe, de l'arbre et du boîtier, et enfin confirmez le fluide, la pression, la température et la vitesse avant la production.

Ce qui rend la série 502 distinctive

• Large couverture d'arbre de 14 mm à 100 mm.
• Plage de fonctionnement : -20°C à +120°C, pression jusqu'à 2,5 MPa et vitesse de glissement jusqu'à 15 m/s.
• Siège fixe standard répertorié comme BO ; BP est répertorié comme alternative.
• Le dessin technique identifie le siège BO avec la notation DIN24960.
• Le dessin comprend un port de rinçage/refroidissement dans la zone du boîtier.
• Le 502 est présenté par Qixing comme une garniture mécanique à cartouche 502 et utilise une structure d'étanchéité à soufflet en élastomère.
• Des options de code matériau sont fournies pour l'anneau fixe, l'anneau rotatif, le joint secondaire, le ressort et les pièces métalliques.

502 en un coup d'oeil

Siège BO ou siège BP ?

Les spécifications techniques indiquent BO comme siège standard et BP comme alternative. Il marque également le siège BO avec une référence DIN24960 dans le dessin. Cependant, les spécifications du produit n'expliquent pas de différence de performances entre BO et BP. Pour une commande de remplacement, l'approche la plus sûre consiste à identifier le siège utilisé dans l'installation existante et à confirmer les dimensions pertinentes au lieu de considérer les deux codes comme automatiquement interchangeables.

Une meilleure façon de faire correspondre un remplacement 502

Sélection du fluide : lisez attentivement la ligne d'application

Les spécifications du produit répertorient l’eau propre, les eaux usées, l’huile et d’autres fluides modérément corrosifs. Cela est utile pour le filtrage initial, mais il ne s’agit pas d’une déclaration universelle de compatibilité chimique. Les eaux usées peuvent contenir des matières en suspension, les huiles peuvent contenir des additifs et les liquides corrosifs varient considérablement en concentration et en température.

Pour cette raison, Qixing doit confirmer le support réel avant de sélectionner les codes de matériau du joint facial et du joint secondaire. Ceci est particulièrement important lorsque l'application est plus agressive que la formulation « modérément corrosive » des spécifications du produit.

Options de code matériau

Les spécifications techniques donnent les options de matériaux sous forme de codes uniquement. Cette page produit conserve ces codes sans inventer des noms de matériaux non pris en charge :

• Anneau stationnaire : V1 / Q1 / Q2 / U2 / U1
• Anneau rotatif : B/A/Q1/Q2/U1/U2.
• Joint secondaire : P / E / V
• Ressort et pièces métalliques : F/G

Que mesurer avant de retirer l'ancien sceau

Si le 502 est acheté en remplacement, les équipes de maintenance peuvent gagner du temps en enregistrant quelques dimensions avant que l'ancien assemblage ne soit mis au rebut. Mesurez d'abord le diamètre de l'arbre, puis enregistrez le diamètre extérieur du siège et la longueur d'installation axiale. Si possible, notez également la disposition des ports de rinçage/refroidissement indiquée dans le dessin technique.

• Diamètre de l'arbre d
• Diamètres de siège et de boîtier D3 / D4 / D6 / D7
• Longueurs hors tout et utiles L / L3 / L4
• Dimensions axiales secondaires L5 / L6 / L2 / L38
• Style de siège existant et marquage du modèle visible
• Photos claires de l'assemblage complet et du siège fixe

Pourquoi choisir Qixing pour le 502

Qixing, la marque de garnitures mécaniques de Ningbo Yade Fluid Connector Co., Ltd, fabrique et fournit des garnitures mécaniques aux acheteurs industriels. Pour la série 502, nous pouvons examiner ensemble le modèle, la taille de l'arbre, les dimensions, les exigences en matière de siège et les conditions de service avant le devis, ce qui est plus utile que de citer uniquement le numéro de modèle.

Pour les projets OEM et de remplacement, la sélection personnalisée peut être basée sur des dessins, des échantillons existants, des mesures dimensionnelles ou des données d'exploitation. Les exigences spécifiques en matière de capacité de production, de certification ou de livraison peuvent être confirmées séparément pour le projet plutôt que supposées sur la page du produit.

FAQ

Quelles tailles d'arbre sont disponibles pour la série 502 ?

Les spécifications du produit répertorient 502 tailles allant de 14 mm à 100 mm de diamètre d'arbre.

Quelles sont les limites de fonctionnement indiquées pour le 502 ?

La plage de fonctionnement est de -20°C à +120°C, pression jusqu'à 2,5 MPa et vitesse de glissement jusqu'à 15 m/s.

Quel siège fixe est standard ?

BO est répertorié comme siège standard, tandis que BP est répertorié comme alternative.

Les spécifications du produit font-elles référence à la norme DIN24960 ?

Oui. Le dessin technique étiquette le siège BO avec une référence DIN24960.

Quels fluides sont répertoriés pour le 502 ?

L'eau propre, les eaux usées, l'huile et d'autres fluides modérément corrosifs sont répertoriés.

Le 502 est-il une garniture à cartouche ou un joint à soufflet en élastomère ?

Qixing présente ce produit sous le nom de garniture mécanique à cartouche 502. Sa structure d'étanchéité à soufflet en élastomère doit être adaptée aux dimensions et aux conditions de fonctionnement avant de commander.

Puis-je commander uniquement par diamètre d’arbre ?

Le diamètre de l'arbre est le premier point de sélection, mais le style du siège et les dimensions d'installation doivent également être vérifiés pour les travaux de remplacement.

Que dois-je envoyer pour un devis de remplacement ?

Envoyez le modèle existant, la taille de l'arbre, le style de siège, les dimensions d'installation, le fluide, la pression, la température, la vitesse et des photos claires si disponibles.

Qixing peut-il personnaliser le sceau 502 ?

Qixing peut prendre en charge une correspondance personnalisée basée sur les dimensions, les échantillons et les données d'exploitation. Toute configuration non standard doit être confirmée au cas par cas.

BO et BP sont-ils automatiquement interchangeables ?

BO est le siège standard et BP est une alternative. Confirmez les dimensions et les exigences d’installation avant de traiter les options de siège comme interchangeables.

Tableau des dimensions 502

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 502 face à Qixing.
