Garniture mécanique de la cartouche 104U

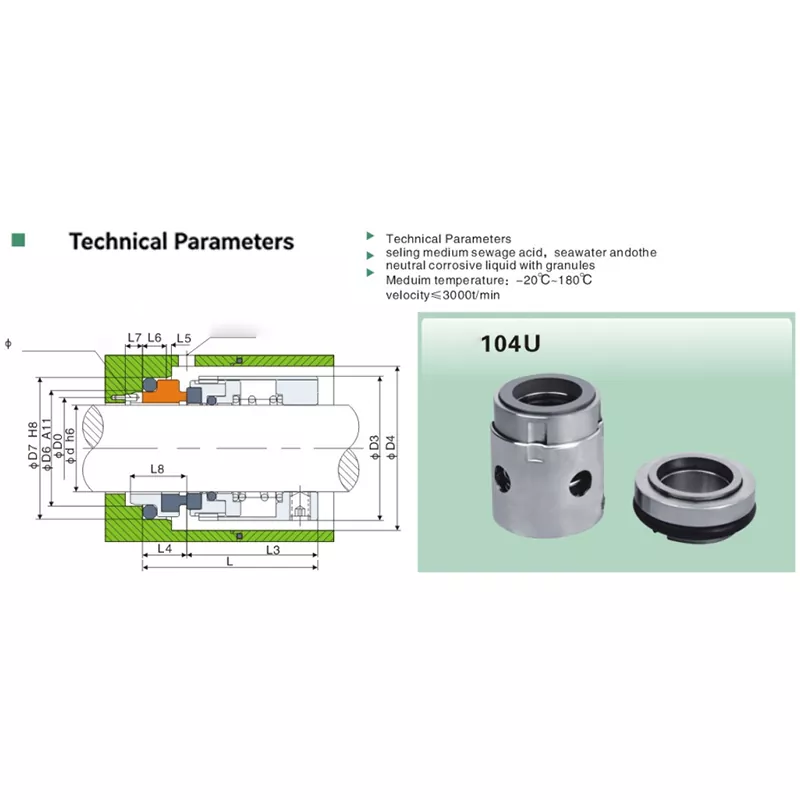

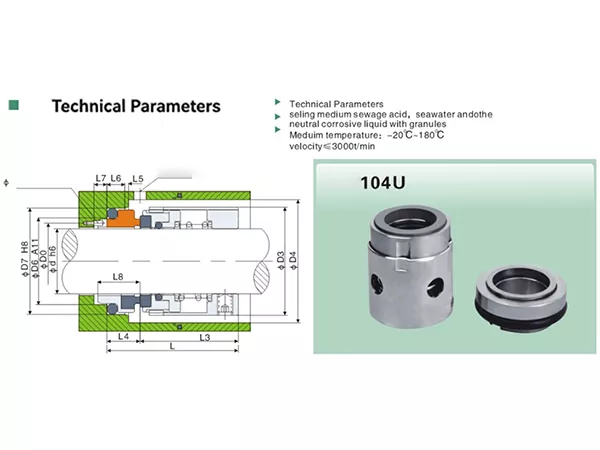

Le dessin technique montre un ensemble de joint intégré avec un siège fixe séparé, un port de rinçage/refroidissement et un emplacement de broche anti-rotation. Pour le remplacement ou la sélection d'un nouvel équipement, la taille de l'arbre et les dimensions d'installation doivent être vérifiées ainsi que le fluide réel et les conditions de fonctionnement.

Principales fonctionnalités

• Conception de garniture mécanique à cartouche 104U pour un assemblage simplifié.
• Plage de diamètres d'arbre disponibles : 16-120 mm.
• Température de fonctionnement indiquée : -20°C à +180°C.
• Pression de fonctionnement indiquée : 0-1,0 MPa.
• Vitesse de rotation indiquée : jusqu'à 3000 tr/min.
• le dessin technique comprend un port de rinçage/refroidissement.
• le dessin technique identifie une position de goupille anti-rotation, marquée comme fournie par nous-mêmes dans les spécifications du produit.
• Large gamme dimensionnelle pour le remplacement industriel et l’adaptation des équipements.
• Qixing peut prendre en charge une sélection personnalisée basée sur la taille de l'arbre, les dimensions, le support et les données de fonctionnement.

Spécifications techniques

Applications

Les spécifications du produit donnent une description large du support. Le texte chinois énumère l'eau, l'eau de mer, les acides, les alcalis et le benzène, tandis que la note anglaise fait également référence aux eaux usées, à l'eau de mer et aux liquides corrosifs neutres avec granulés. Étant donné que les deux lignes de langue ne sont pas entièrement alignées, la composition réelle du fluide doit être confirmée avant la sélection finale du matériau.

• Service d'eau et d'eau de mer
• Eaux usées ou liquides contenant des granulés, lorsque cela est compatible avec la configuration de joint sélectionnée
• Service acide ou alcalin après confirmation de la compatibilité des matériaux
• Autres liquides industriels dans la plage de température, de pression et de vitesse indiquée

Considérations de conception et de sélection

Le 104U doit être sélectionné par plus que le seul numéro de modèle. Le tableau dimensionnel comprend d, D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 et L8. Pour des travaux de remplacement, comparez ces dimensions avec l'installation existante avant de confirmer la taille.

Le dessin technique montre un raccordement de rinçage/refroidissement. Si l'équipement utilise un rinçage ou un refroidissement externe, confirmez la disposition des ports et l'espace d'installation environnant lors de la sélection. Le dessin marque également une position de goupille anti-rotation et indique que la goupille est fournie par nous-mêmes.

Les spécifications du produit indiquent une vitesse maximale de 3 000 tr/min, une température jusqu'à 180°C et une pression jusqu'à 1,0 MPa. L'adéquation réelle peut dépendre du fluide, de la combinaison de matériaux, de la teneur en solides et des conditions de l'équipement. Les applications proches de ces limites doivent donc être examinées avec des données de fonctionnement complètes.

Correspondance des remplacements et des approvisionnements

Pour un joint mécanique à cartouche 104U de remplacement, envoyez à Qixing la référence du modèle existant, le diamètre de l'arbre et les dimensions d'installation disponibles. Des photos de l'assemblage de la cartouche, du siège fixe, du raccord de rinçage et de l'installation de l'équipement peuvent également faciliter la correspondance des modèles.

La similarité des modèles ne garantit pas automatiquement l’interchangeabilité directe. Une correspondance plus fiable devrait comparer les dimensions critiques et les conditions de fonctionnement indiquées sur cette page avant la production ou l'expédition.

Comment commander/Informations de sélection

• Diamètre d'arbre requis (d).
• Taille 104U existante ou ancien modèle de joint, si disponible.
• Milieu de travail et présence de solides/granulés.
• Température de fonctionnement.
• Pression de service.
• Vitesse de rotation.
• Dimensions d'installation clés à partir du joint ou de l'équipement existant.
• Exigences de connexion de rinçage/refroidissement.
• Photos ou dessins pour une correspondance de remplacement lorsque le modèle d'origine est incertain.

Pourquoi choisir Qixing comme fabricant 104U

Qixing, la marque de garniture mécanique de Ningbo Yade Fluid Connector Co., Ltd, fournit la garniture mécanique à cartouche 104U du point de vue du fabricant et de l'usine. Nous pouvons prendre en charge l'appariement de produits personnalisés en examinant la taille de l'arbre, les exigences dimensionnelles, le milieu et les conditions de fonctionnement avant le devis.

Pour les projets OEM, de remplacement et d'approvisionnement industriel, Qixing peut travailler à partir de références de modèles, de dessins, de dimensions ou d'informations sur des échantillons existants pour aider à définir la configuration 104U requise. Les exigences spécifiques en matière de capacité de production, de certification et de livraison peuvent être confirmées séparément en fonction du projet.

FAQ

Quelles tailles sont disponibles pour la garniture mécanique à cartouche 104U ?

Les spécifications du produit répertorient les tailles d'arbre de 16 mm à 120 mm.

Quelle est la plage de température de fonctionnement ?

Les spécifications du produit indiquent une plage de température moyenne de -20°C à +180°C.

Quelle pression le 104U peut-il supporter ?

La plage de pression de fonctionnement est de 0 à 1,0 MPa.

Quelle est la vitesse de rotation maximale ?

Les spécifications du produit indiquent une vitesse maximale de 3000 tr/min.

Le 104U inclut-il une connexion de rinçage ou de refroidissement ?

Le dessin technique montre un port de rinçage/refroidissement. La disposition de connexion requise doit être confirmée lors de l’installation de l’équipement.

Quels supports sont répertoriés pour le 104U ?

Les milieux applicables comprennent l'eau, l'eau de mer, les acides, les alcalis et le benzène, ainsi que les eaux usées/eau de mer et les liquides corrosifs neutres contenant des granulés. Confirmer la compatibilité des matériaux pour le fluide réel et les conditions de fonctionnement.

Qixing peut-il fabriquer un 104U de remplacement basé sur mon ancien joint ?

Qixing peut examiner l'ancien modèle de joint, les dimensions, les photos et les données de fonctionnement pour les faire correspondre. Une confirmation dimensionnelle est recommandée avant de traiter un remplacement comme interchangeable.

Quelles dimensions dois-je prévoir pour un remplacement ?

Commencer par le diamètre d'arbre d et, si possible, prévoir D3, D4, D6, D7, D8, Do, L, L3, L4, L5, L6, L7 et L8.

La goupille anti-rotation est-elle fournie avec le joint ?

Le dessin technique indique que la goupille anti-rotation est fournie par nous-mêmes. Confirmez l’étendue de la livraison finale lors de la commande.

Can Qixing provide customized 104U seals?

Qixing peut prendre en charge une sélection et une correspondance personnalisées en fonction des dimensions, du support et des exigences de fonctionnement. Toute conception non standard doit être confirmée au cas par cas.

Tableau des dimensions 104U

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 104U face à Qixing.
