Garniture mécanique de la cartouche 103U

Les spécifications du produit confèrent à la garniture mécanique à cartouche 103U une identité structurelle plus claire qu'une liste générique de garnitures à cartouche : elle décrit la garniture comme étant montée en interne, à flux interne, déséquilibrée et entraînée par un seul ressort. Cette combinaison est utile pour les acheteurs car elle donne quatre points de contrôle concrets lors du remplacement d'un joint existant : sens d'installation, disposition du flux, type d'équilibrage et disposition des ressorts.

Au lieu de choisir uniquement en fonction du diamètre de l'arbre, une équipe de maintenance ou d'achat doit confirmer que l'assemblage existant suit la même disposition de base, puis comparer les dimensions critiques de l'installation. Ceci est particulièrement important lorsque l'ancien joint ne comporte aucun marquage lisible ou lorsque plusieurs ensembles de cartouches visuellement similaires sont utilisés dans la même usine.

103U en un coup d'œil

Une meilleure façon de sélectionner le 103U : commencez par le risque de panne

Médias : Lisez attentivement la formulation des spécifications du produit

Les milieux appropriés comprennent les eaux usées, l'acide, l'eau de mer et d'autres liquides corrosifs neutres contenant des particules. Pour le service acide, le service eau de mer ou les liquides contenant des solides, confirmez la concentration réelle, les caractéristiques des particules et les matériaux de joint sélectionnés avant la production.

Pour une sélection précise, convertissez une description large du support en données d'exploitation réelles au lieu de traiter « acide » ou « eaux usées » comme une seule tâche fixe.

103U vs 104U : pourquoi les numéros de modèle ne doivent pas être traités comme interchangeables

Les modèles 103U et 104U ont de nombreuses valeurs d'arbre et de diamètre similaires, mais la longueur totale d'installation L diffère pour plusieurs tailles. Par exemple, 103U-16 utilise L = 52 mm tandis que 104U-16 utilise L = 49 mm ; Le 103U-20 utilise L = 58 mm tandis que le 104U-20 utilise L = 54 mm.

Cette petite différence est exactement le genre de détail qui peut transformer un remplacement de « même taille » en un problème d’ajustement. Si un acheteur choisit entre 103U et 104U, comparez le dessin complet et les dimensions d'installation plutôt que de vous fier au diamètre de l'arbre ou à la similitude visuelle.

Pour les équipes de maintenance : cinq mesures à prendre avant de retirer l'ancien joint

• Diamètre de l'arbre d.
• Diamètres extérieurs primaires D3 et D4.
• Diamètres d'installation D6 et D7.
• Longueur totale installée L.
• Longueur de référence axiale L3, plus L4-L8 lorsque cela est possible.

Ces mesures ne remplacent pas le dessin complet, mais elles créent un point de départ beaucoup plus solide pour la correspondance en usine qu'un seul nom de modèle. Des photos doivent être prises avant le démontage si le dispositif d'installation risque d'être difficile à reconstruire ultérieurement.

Personnalisation en usine : à partir de quoi Qixing peut fonctionner

Qixing est un fabricant et une usine, la page produit doit donc diriger l'acheteur vers des informations de production utilisables. Pour une taille standard, envoyer le modèle 103U et le diamètre de l'arbre. Pour un remplacement ou un travail OEM, envoyez également le dessin, les dimensions principales, le fluide, la température, la pression et la vitesse. Si le joint est déjà retiré, des photos claires de l'assemblage et du siège fixe peuvent faciliter le processus de correspondance.

Personnalisé ne signifie pas nécessairement une conception de joint complètement nouvelle. Dans de nombreuses demandes B2B, la personnalisation commence par la confirmation de la taille, des conditions de fonctionnement et de la configuration matérielle correctes pour l'équipement de l'acheteur.

Quand demander à Qixing avant de commander

• Le fluide de travail est plus corrosif que ne le suggère la description des spécifications du produit.
• Le liquide contient des solides ou des granulés et l'état des particules est incertain.
• La température de fonctionnement est proche de 180°C.
• La vitesse est proche de 3000 tr/min.
• L'ancien sceau ressemble au 103U mais le marquage du modèle est manquant.
• La taille de l'arbre correspond mais une ou plusieurs dimensions d'installation ne le sont pas.
• Vous remplacez le 104U ou une autre série proche par du 103U.

FAQ

Quelle est la gamme de tailles de la garniture mécanique à cartouche 103U ?

Les spécifications du produit répertorient les diamètres d'arbre de 16 mm à 120 mm.

De quel type de conception est le 103U ?

Le 103U est un joint déséquilibré à flux interne, monté en interne, entraîné par un seul ressort.

Quelles sont les limites de travail indiquées ?

Les spécifications du produit indiquent une température du fluide de -20°C à +180°C, une pression du fluide jusqu'à 1,0 MPa et une vitesse de rotation jusqu'à 3 000 tr/min.

Quels supports sont répertoriés pour le 103U ?

Les milieux appropriés comprennent les eaux usées, l'acide, l'eau de mer et d'autres liquides corrosifs neutres contenant des particules. La compatibilité finale des matériaux doit être vérifiée pour le fluide réel.

Puis-je commander uniquement par diamètre d’arbre ?

Pour une commande répétée avec un dessin confirmé, le diamètre de l'arbre peut identifier la taille. Pour les travaux de remplacement, Qixing recommande également de vérifier les dimensions d'installation.

Le 103U est-il interchangeable avec le 104U ?

Ne supposez pas une interchangeabilité directe. Les tableaux fournis montrent différentes longueurs hors tout pour plusieurs modèles de même taille d'arbre.

Que dois-je envoyer si je ne connais pas l'ancien modèle ?

Envoyez le diamètre de l'arbre, les principales dimensions d'installation, des photos du joint et du siège fixe, ainsi que les conditions de fonctionnement.

Qixing peut-il créer une solution 103U personnalisée ?

Qixing peut examiner la taille, les dimensions et les exigences de fonctionnement pour la correspondance en usine. Toute exigence dimensionnelle ou matérielle non standard doit être confirmée au cas par cas.

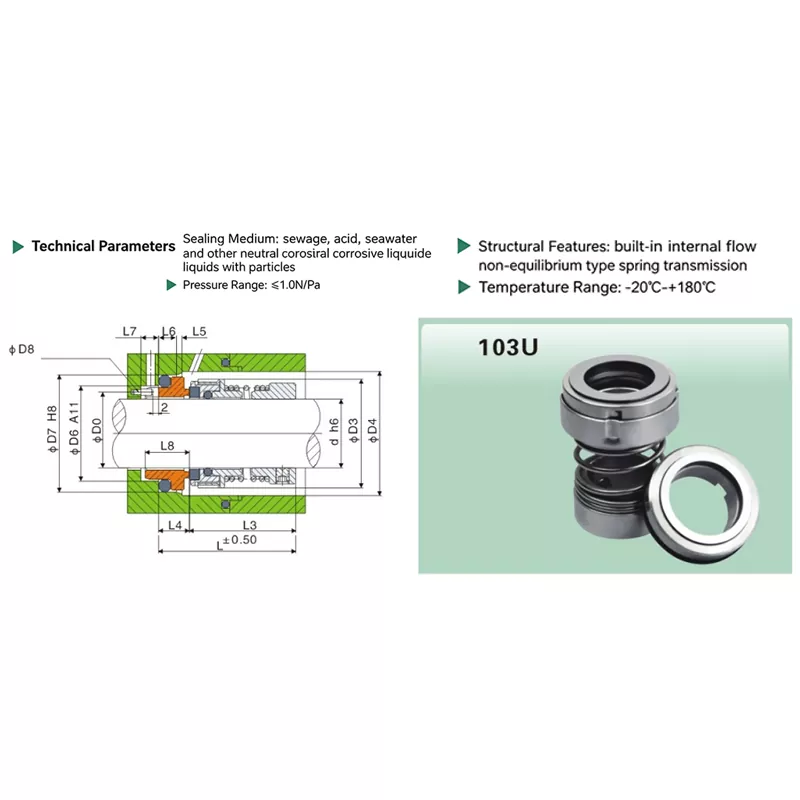

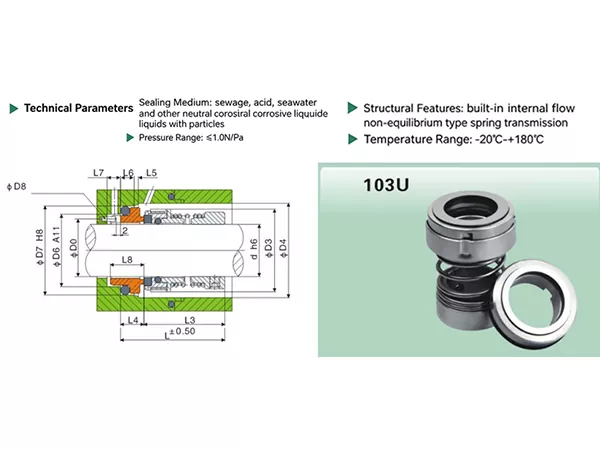

Tableau des dimensions 103U

Les dimensions sont indiquées en millimètres. Les noms de modèles ci-dessous utilisent la désignation 103U face à Qixing.
