113 Garniture mécanique de pompe sanitaire

Le joint mécanique de pompe sanitaire Qixing 113 est conçu pour les pompes à petit arbre destinées aux aliments, aux boissons, aux produits laitiers et aux produits pharmaceutiques. Tailles d'arbre 20 mm à 65 mm, température -40°C à +150°C, pression ≤ 0,6 MPa, vitesse ≤ 10 m/s. Stocké à l'usine de Qixing pour l'approvisionnement OEM, en gros et MRO dans le monde entier.

envoyer une demande

Description du produit

Caractéristiques

Paramètre	Valeur	Paramètre	Valeur
Diamètre de l'arbre	20 mm à 65 mm (10 tailles)	Visage stationnaire	Céramique / SiC
Température	-40°C à +150°C	Face rotative	Carbone / SiC
Pression	≤ 0,6 MPa	Soufflet élastomère	EPDM / FKM (qualité alimentaire)
Vitesse de l'arbre	≤ 10 m/s	Finition superficielle	Ra ≤ 0,8 µm (≤ 0,4 µm sur demande)

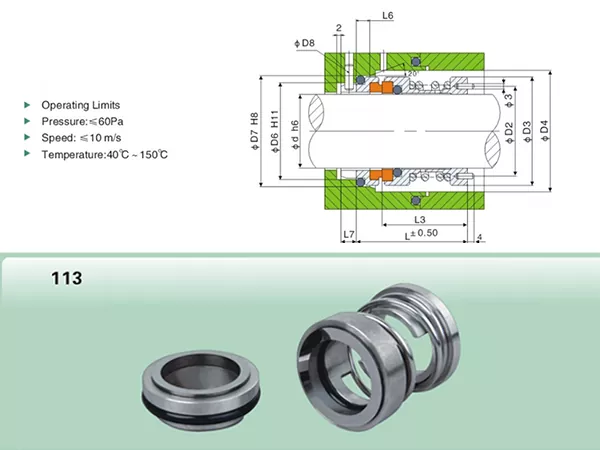

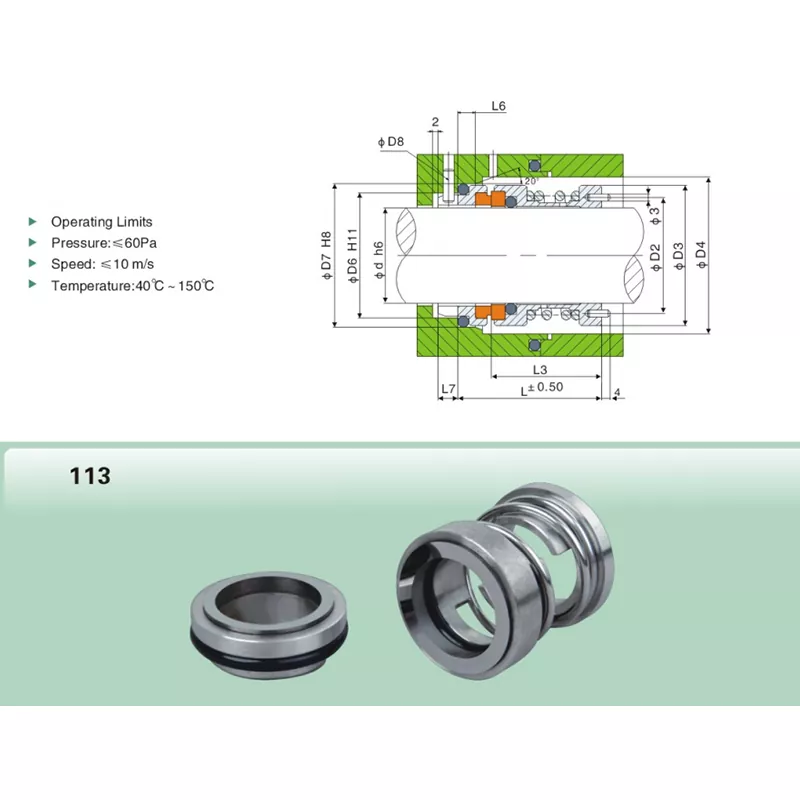

Tableau des dimensions

Toutes les dimensions en millimètres. Dix tailles d'arbre standard ; tailles intermédiaires disponibles sous forme de commandes personnalisées.

Modèle	d	D2	D3	D4	D6	J7	L	L3
113-20	20	27	34	36	29	35	33	23
113-25	25	32	39	41	34	40	35	24.5
113-30	30	37	44	46	39	45	39	27.5
113-35	35	42	49	51	44	50	39	27.5
113-40	40	48	56	60	51	58	44	31
113-45	45	53	61	65	56	63	44	31
113-50	50	58	66	70	62	70	49	35
113-55	55	63	71	75	67	75	49	35
113-60	60	70	79	83	72	80	59	46
113-65	65	75	84	88	77	85	59	46

Préciser lors de la commande – Cinq choses à confirmer

La plupart des cycles de cotation 113 s'accélèrent si ces cinq points sont confirmés dans le premier email. Chacun modifie le composé élastomère, le matériau de face ou la finition de surface dans l'ordre.

Diamètre de l'arbre.Mesurez au niveau de la cavité du joint elle-même, et non sur la plaque signalétique de la pompe. L'alésage de la cavité diffère parfois de la taille nominale de l'arbre de 0,5 à 1 mm.
Médias pompés.Température, pH, teneur en sucre/graisse/protéine. Le sucre au-dessus de 30 % dégrade le NBR ; une teneur en graisse supérieure à 5 % modifie le modèle d'usure du visage ; Un pH inférieur à 4 ou supérieur à 11 limite le choix des élastomères.
Conditions CIP/SIP.Composition de la solution de nettoyage (caustique, peracétique, eau chaude), temps de séjour et température maximale. Le CIP au-dessus de +130°C nécessite un élastomère FKM ; SIP au-dessus de +120°C nécessite une paire de faces SiC / SiC.
Qualité réglementaire.FDA 21 CFR 177.2600 (contact alimentaire américain), UE 1935/2004 (contact alimentaire européen), USP Classe VI (biocompatibilité pharmaceutique). Précisez quel champ d'application s'applique - le composé élastomère diffère.
Finition superficielle.La norme 113 est livrée à Ra ≤ 0,8 µm. Pour les normes sanitaires 3-A ou les exigences de nettoyabilité EHEDG, demander Ra ≤ 0,4 µm à la commande ; aucun frais d'outillage supplémentaire au-dessus du MOQ.

Applications

Transfert de produits laitiers (lait, crème, base de yaourt, liquide fromager)
Lignes de remplissage de boissons (jus, boissons gazeuses, bière, vin)
Boulangerie et confiserie (sirops, graisses, chocolat, glaçages)
Pompes de dosage pharmaceutique et de transfert de petits lots
Pompes pour la fabrication de cosmétiques et de soins personnels
Plateformes de pompes OEM à petit arbre (fourniture en gros au prix contractuel annuel)

Fabrication

Faces rodées à une planéité ≤ 0,0009 mm. Soufflet en caoutchouc testé pour le duromètre, la déformation rémanente en compression et l'allongement par lot. Composés élastomères de qualité alimentaire qualifiés selon FDA 21 CFR 177.2600 lorsque spécifié. Certificat de conformité, certificat matière et rapport dimensionnel expédiés avec la commande.

Citation

Devis d'usine le jour même. Les tailles de stock sont expédiées sous 3 à 7 jours ; Configurations personnalisées OEM 15 à 25 jours. Achetez le joint mécanique de la pompe sanitaire 113 directement depuis l'usine de Qixing en Chine aux prix OEM et de gros.
